Dobór ogrzewania zaczyna się nie od mocy kotła czy pompy ciepła, lecz od sprawdzenia, ile ciepła naprawdę ucieka z budynku. W tym artykule pokazuję, jak wygląda obliczenie zapotrzebowania na ciepło, jakie dane są potrzebne, jak uwzględnić wentylację i mostki termiczne oraz jak odróżnić roczne zużycie energii od mocy grzewczej.
Najważniejsze zasady poprawnego wyznaczania potrzeb cieplnych budynku
- Moc grzewcza w kW opisuje największe obciążenie w mroźny dzień, a nie roczne zużycie energii.
- Straty przez wentylację mogą odpowiadać za dużą część całkowitego zapotrzebowania, szczególnie w nieszczelnym domu.
- Współczynnik U informuje, ile ciepła przenika przez metr kwadratowy przegrody przy różnicy temperatury 1 K.
- Dla orientacyjnego rachunku można użyć wzoru powierzchnia ogrzewana × wskaźnik kWh/m²/rok.
- Dobór pompy ciepła lub kotła powinien opierać się na projektowym obciążeniu cieplnym, a nie na metrażu pomnożonym przez przypadkową wartość.
Co właściwie oblicza się dla domu
Pod pojęciem zapotrzebowania na ciepło kryją się dwa różne wyniki. Pierwszy to roczna ilość energii potrzebnej do ogrzewania, podawana w kWh lub kWh/m²/rok. Drugi to projektowa moc grzewcza w kW, czyli moc potrzebna do utrzymania temperatury wewnątrz podczas obliczeniowo mroźnego dnia.
Te wartości łatwo pomylić. Dom może potrzebować na ogrzewanie 7000 kWh rocznie, ale w najzimniejszym momencie wymagać źródła o mocy około 6 kW. Nie oznacza to, że urządzenie będzie pracowało przez cały rok z taką mocą.
Do wyznaczenia projektowego obciążenia cieplnego stosuje się metodę opisaną w normie PN-EN 12831-1. Starsza norma PN-EN 12831:2006 została wycofana i zastąpiona nowszym wydaniem. W praktyce dokładne OZC, czyli obliczenia zapotrzebowania cieplnego, obejmują każdą przegrodę, wentylację, mostki termiczne, temperaturę wewnętrzną oraz lokalizację budynku.
Jakie dane są potrzebne do obliczeń
Najpierw zbieram dane, które rzeczywiście wpływają na wynik. Sam metraż jest zbyt ubogą informacją, aby wiarygodnie dobrać urządzenie grzewcze. Dwa domy o powierzchni 140 m² mogą mieć zupełnie różne straty, jeśli jeden ma zwartą bryłę i dobrą izolację, a drugi dużo przeszkleń oraz nieszczelne przegrody.
Geometria i położenie budynku
- powierzchnia i wysokość ogrzewanych pomieszczeń,
- kubatura ogrzewana,
- powierzchnia ścian, dachu, podłogi, okien i drzwi,
- liczba kondygnacji oraz kształt bryły,
- miejscowość i przypisana do niej strefa klimatyczna,
- temperatury projektowe w poszczególnych pomieszczeniach.
W Polsce przyjmuje się różne temperatury obliczeniowe na zewnątrz, zależnie od regionu. W wielu lokalizacjach będzie to około -20°C, ale w chłodniejszych strefach przyjmuje się niższe wartości. Taki dzień nie występuje często, jednak instalacja musi zapewnić komfort również wtedy.
Parametry przegród
Najważniejszy jest współczynnik przenikania ciepła U, wyrażany w W/(m²·K). Im niższa wartość, tym lepiej przegroda zatrzymuje ciepło. Do obliczeń potrzebne są wartości dla ścian, dachu lub stropu, podłogi, okien i drzwi.
| Przegroda | Orientacyjny poziom dla nowego domu | Co może pogorszyć wynik |
|---|---|---|
| Ściany zewnętrzne | około 0,20 W/(m²·K) lub mniej | cienka izolacja, błędy wykonawcze, zawilgocenie |
| Dach lub strop nad ogrzewanym poddaszem | około 0,15 W/(m²·K) lub mniej | przerwy w warstwie ocieplenia, nieszczelności |
| Podłoga na gruncie | około 0,30 W/(m²·K) | brak izolacji przy krawędziach, mostki w strefie cokołu |
| Okna pionowe | około 0,90 W/(m²·K) | duża powierzchnia szyb, nieszczelny montaż |
| Drzwi zewnętrzne | około 1,30 W/(m²·K) | szczeliny, zimny próg, słabe ocieplenie |
Podane wartości odpowiadają popularnym wymaganiom dla nowych budynków, ale nie zastępują danych z projektu ani deklaracji producenta. W istniejącym domu lepiej oprzeć się na rzeczywistych warstwach przegrody niż zgadywać standard tylko na podstawie roku budowy.

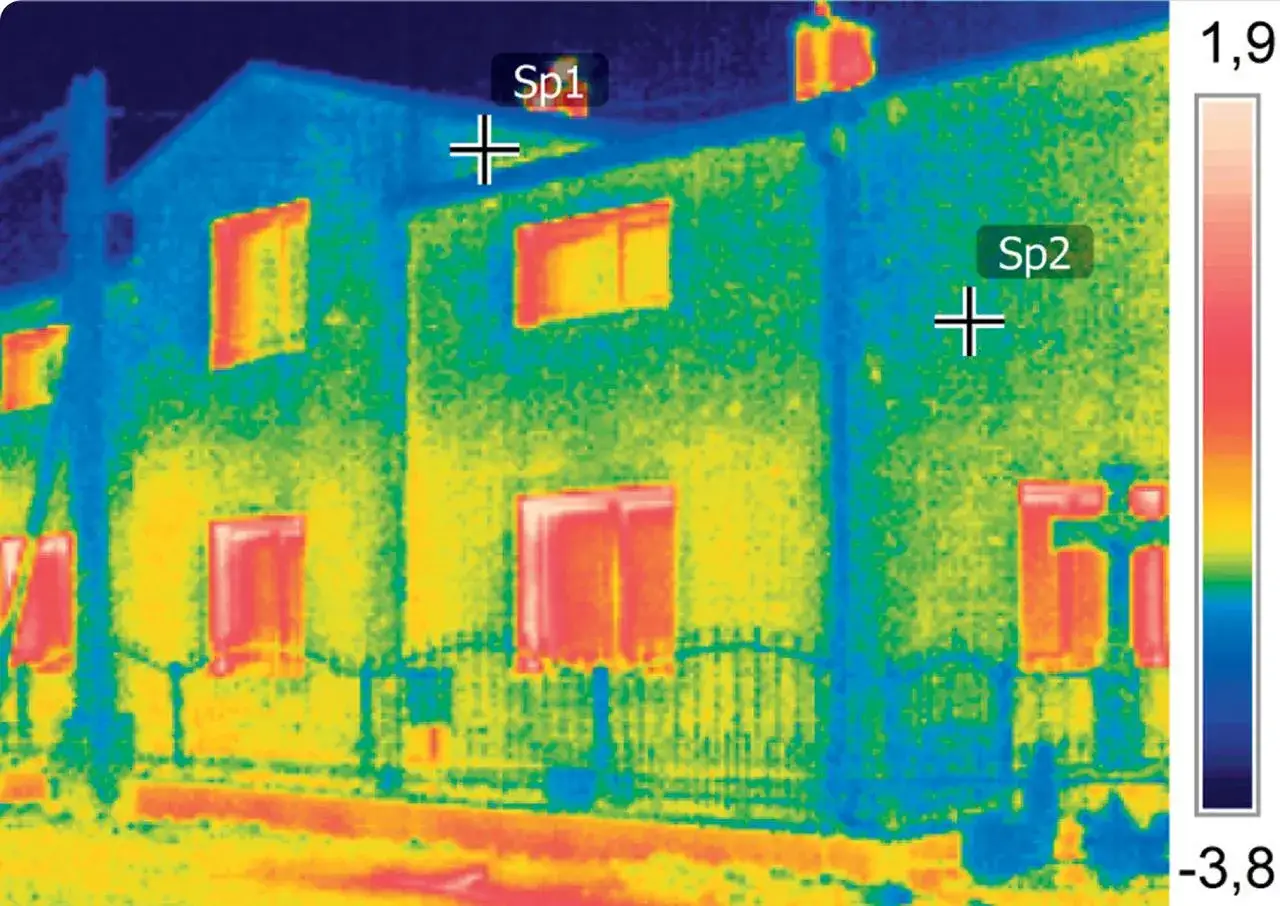

Straty przez przegrody i wentylację decydują o wyniku
Straty przez ściany, dach, podłogę, okna i drzwi liczy się w uproszczeniu według zależności Q = U × A × ΔT. Litera U oznacza współczynnik przenikania, A powierzchnię przegrody, a ΔT różnicę między temperaturą wewnętrzną i zewnętrzną.
Jeżeli ściana ma 100 m², współczynnik U wynosi 0,20 W/(m²·K), a różnica temperatur 40°C, jej strata wyniesie około 800 W. W pełnym obliczeniu dochodzą jeszcze poprawki związane z narożnikami, połączeniami przegród, gruntem i mostkami termicznymi.
Dlaczego wentylacja ma tak duże znaczenie
Każda wymiana powietrza oznacza usunięcie ogrzanego powietrza i napływ chłodnego. W uproszczonym rachunku stratę wentylacyjną można zapisać jako Qᵥ = 0,34 × V × ΔT, gdzie V oznacza strumień powietrza w m³/h.
Przykładowo przy przepływie 150 m³/h i różnicy temperatur 40°C strata wynosi około 2040 W. To więcej niż strata przez niejedną dobrze ocieploną ścianę. W domu z wentylacją mechaniczną z odzyskiem ciepła wynik może być niższy, ale zależy od sprawności wymiennika, bilansu instalacji i jakości wykonania.
Nie zakładam automatycznie, że rekuperacja rozwiązuje cały problem. Brudne filtry, źle wyregulowane przepływy lub nieszczelne kanały ograniczają realny efekt. Z kolei w domu z wentylacją grawitacyjną duże znaczenie ma szczelność okien, drzwi i przewodów kominowych.
Mostki termiczne nie są tylko dodatkiem
Mostek termiczny to miejsce, przez które ciepło przepływa łatwiej niż przez sąsiadującą, prawidłowo ocieploną przegrodę. Typowe przykłady to połączenia balkonu ze stropem, nadproża, wieńce, narożniki, okolice okien i styk ściany z fundamentem.
W uproszczonych kalkulatorach mostki bywają uwzględniane jednym procentowym dodatkiem. Dla wstępnego szacunku może to wystarczyć, lecz przy projektowaniu instalacji warto zastosować dokładniejsze współczynniki. Nie należy bezrefleksyjnie dodawać 20 lub 30 procent mocy, jeśli obliczenia już zawierają poprawki na mostki i wentylację.
Przykładowe obliczenie dla domu o powierzchni 120 m²
Załóżmy, że analizujemy nowy dom o powierzchni ogrzewanej 120 m² i kubaturze około 300 m³. Przyjmuję temperaturę wewnętrzną 20°C, temperaturę zewnętrzną -20°C oraz uproszczone parametry przegród. Jest to przykład poglądowy, a nie dokument doboru instalacji.
| Element | Powierzchnia | U | Uproszczona strata |
|---|---|---|---|
| Ściany | 140 m² | 0,20 W/(m²·K) | 1120 W |
| Dach | 120 m² | 0,15 W/(m²·K) | 720 W |
| Podłoga | 120 m² | 0,30 W/(m²·K) | 1440 W |
| Okna | 25 m² | 0,90 W/(m²·K) | 900 W |
| Drzwi | 3 m² | 1,30 W/(m²·K) | 156 W |
| Suma strat przez przegrody | 4336 W | ||
Po doliczeniu przykładowych 10 procent na mostki termiczne otrzymujemy około 4,8 kW strat transmisyjnych. Dla wentylacji o przepływie 150 m³/h dochodzi około 2,0 kW, więc całkowite obciążenie wynosi w przybliżeniu 6,8 kW.
W rzeczywistym OZC podłogi na gruncie nie liczy się zawsze zwykłym iloczynem U, powierzchni i różnicy temperatur. Znaczenie ma między innymi obwód budynku, sposób posadowienia i właściwości gruntu. Dlatego taki przykład pomaga zrozumieć mechanizm, ale nie powinien być jedyną podstawą zakupu pompy ciepła.
Jak oszacować roczne zużycie energii
Do szybkiego szacunku można pomnożyć powierzchnię ogrzewaną przez orientacyjny wskaźnik zużycia energii użytkowej. Dla domu o powierzchni 120 m² i wskaźniku 60 kWh/(m²·rok) wynik wyniesie 7200 kWh rocznie.
| Standard budynku | Orientacyjne zapotrzebowanie na ogrzewanie | Przykład dla 120 m² |
|---|---|---|
| Pasywny | około 15-30 kWh/(m²·rok) | 1800-3600 kWh/rok |
| Nowy, energooszczędny | około 30-70 kWh/(m²·rok) | 3600-8400 kWh/rok |
| Starszy, częściowo ocieplony | około 90-150 kWh/(m²·rok) | 10 800-18 000 kWh/rok |
| Stary i nieocieplony | około 180-300 kWh/(m²·rok) | 21 600-36 000 kWh/rok |
To tylko przedziały orientacyjne. Na rachunki wpływają temperatura utrzymywana w pokojach, długość sezonu, nasłonecznienie, ustawienia sterownika, wilgotność drewna lub jakość paliwa. Energia na ogrzewanie nie jest tym samym co energia końcowa, którą pobiera urządzenie, ponieważ kocioł, pompa ciepła i grzałka mają różną sprawność.
Nie należy też mieszać ogrzewania z ciepłą wodą użytkową. CWU trzeba policzyć osobno, ponieważ jej zużycie zależy głównie od liczby mieszkańców i ich przyzwyczajeń, a nie od izolacji ścian.
Jak wykorzystać wynik przy wyborze źródła ciepła

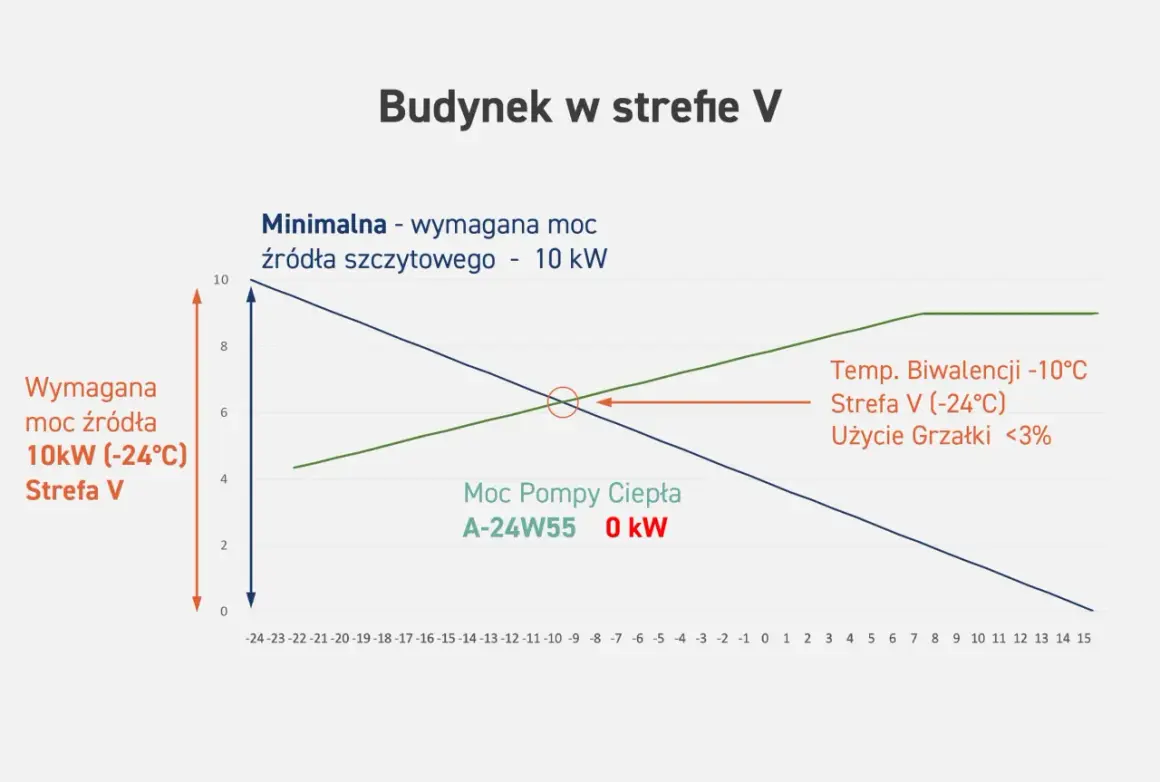

Najpierw sprawdzam projektową moc grzewczą, a dopiero później porównuję urządzenia. Dla przykładowego domu z obciążeniem około 6,8 kW pompa ciepła o mocy 12 kW może być niepotrzebnie duża, szczególnie jeśli jej minimalna moc jest wysoka.
Przewymiarowanie źródła nie zawsze daje większy komfort. Może powodować częste włączanie i wyłączanie, gorszą sprawność sezonową oraz wyższy koszt zakupu. Z drugiej strony pompa ciepła powinna być oceniana przy konkretnej temperaturze zewnętrznej i temperaturze zasilania, a nie wyłącznie po nazwie modelu.
Pompa ciepła
Przy pompie ciepła szczególnie ważne są temperatura zasilania oraz moc przy niskiej temperaturze zewnętrznej. Instalacja podłogowa zwykle pozwala pracować na niższych parametrach niż tradycyjne grzejniki, co sprzyja wyższej efektywności.
Kocioł gazowy lub na pellet
Kocioł powinien mieć zakres modulacji dopasowany do obciążenia budynku. W małym, dobrze ocieplonym domu ważniejsza od maksymalnej mocy bywa niska moc minimalna, ponieważ przez większą część sezonu zapotrzebowanie jest znacznie niższe niż podczas mrozów.
Przeczytaj również: Pompa ciepła czy klimatyzator z grzaniem? Co wybrać do domu
Ogrzewanie elektryczne
Grzejniki elektryczne mają praktycznie pełną zamianę energii elektrycznej na ciepło w miejscu użytkowania, ale koszt eksploatacji zależy od ceny prądu. Wynik rocznego zapotrzebowania pozwala szybko policzyć, czy takie rozwiązanie ma sens dla konkretnego budynku.
W każdym wariancie nie dodaję dużego zapasu „na wszelki wypadek”. Rozsądny dobór powinien uwzględniać dokładność danych, sposób regulacji, przygotowanie CWU i ewentualne źródło szczytowe, ale nie powinien zastępować obliczeń przypadkowym przewymiarowaniem.
Kiedy kalkulator wystarczy, a kiedy potrzebne jest OZC
Prosty kalkulator jest dobry na początku inwestycji. Pozwala porównać skutki docieplenia, sprawdzić wpływ wymiany okien albo oszacować, czy dom jest bliżej standardu energooszczędnego, czy raczej wymaga modernizacji.
Do zakupu drogiej pompy ciepła, projektowania ogrzewania podłogowego lub modernizacji starego budynku potrzebne są dokładniejsze dane. Szczególnie istotne są wtedy pomiary przegród, rzeczywiste powierzchnie, wentylacja, mostki termiczne i lokalna temperatura obliczeniowa.
- Do wstępnej analizy użyj powierzchni, kubatury, standardu izolacji i rodzaju wentylacji.
- Do doboru grzejników policz straty osobno dla każdego pomieszczenia.
- Przy pompie ciepła sprawdź moc urządzenia przy temperaturze projektowej, a nie tylko moc nominalną.
- Przy modernizacji starego domu nie opieraj się wyłącznie na dotychczasowym zużyciu paliwa.
- Po dociepleniu budynku wykonaj ponowne obliczenia, bo stare urządzenie może stać się zbyt duże.
Najczęstszy błąd polega na utożsamianiu zużycia opału z rzeczywistymi stratami budynku. Stary kocioł, nieprawidłowa regulacja lub ogrzewanie tylko części pomieszczeń mogą mocno zniekształcić taki wniosek.
Od rachunku do spokojnej decyzji o ogrzewaniu
Najbardziej wiarygodny wynik powstaje wtedy, gdy łączy się straty przez przegrody, wentylację, mostki termiczne i warunki klimatyczne. Metraż może dać szybki punkt wyjścia, ale nie powinien samodzielnie decydować o mocy kotła ani pompy ciepła.
Ja traktuję uproszczony kalkulator jako filtr pierwszej decyzji, a pełne OZC jako podstawę kosztownej inwestycji. Dobrze policzone zapotrzebowanie pomaga nie tylko kupić właściwe urządzenie, lecz także ocenić sens docieplenia, wymiany okien, rekuperacji i obniżenia temperatury zasilania.
