Przeglądasz mapę działki i widzisz plątaninę linii, skrótów oraz punktów, z których każdy ma konkretne znaczenie. Symbole na mapie geodezyjnej pokazują między innymi granice parceli, budynki, drogi, wysokości terenu i sieci uzbrojenia. Poniżej wyjaśniam, jak czytać te oznaczenia, na co uważać i dlaczego sama mapa z Geoportalu nie zawsze wystarczy przed budową lub wykopami.
Najważniejsze oznaczenia pomagają ocenić działkę przed inwestycją
- Skala 1:500 oznacza, że 1 cm na mapie odpowiada 5 m w terenie.
- Numer działki identyfikuje parcelę, ale nie potwierdza dokładnego położenia jej granic.
- Kolory i skróty sieci pomagają rozpoznać wodociąg, kanalizację, gaz, prąd i telekomunikację.
- Rzędne wysokościowe pokazują poziom terenu lub konkretnego punktu w przyjętym układzie wysokościowym.
- Legenda konkretnego arkusza ma pierwszeństwo przed ogólnymi tabelami z internetu.
Jaki rodzaj mapy oglądasz
Zanim zacznę odczytywać pojedyncze znaki, sprawdzam, z jakim dokumentem mam do czynienia. Pod nazwą „mapa geodezyjna” mogą kryć się różne opracowania, a każde pokazuje nieco inny zakres informacji.
| Rodzaj mapy | Co zwykle przedstawia | Do czego służy |
|---|---|---|
| Mapa ewidencyjna | Granice działek, numery, budynki i użytki gruntowe | Orientacja w podziale nieruchomości i danych ewidencyjnych |
| Mapa zasadnicza | Budynki, drogi, teren, sieci uzbrojenia i wybrane elementy zagospodarowania | Analiza istniejącego stanu działki i otoczenia |
| Mapa do celów projektowych | Aktualny stan terenu opracowany przez geodetę, często z dodatkowymi elementami potrzebnymi projektantowi | Przygotowanie projektu budowlanego i zagospodarowania działki |
| Mapa powykonawcza | Rzeczywiste położenie obiektów i przyłączy po wykonaniu robót | Udokumentowanie zakończonej inwestycji |
Najwięcej przydatnych informacji o działce budowlanej zawiera zwykle mapa zasadnicza. W polskich przepisach jej podstawową skalą jest 1:500, ale w zależności od obszaru i zastosowania spotyka się także skale 1:1000, 1:2000 czy 1:5000.
Skala szybko mówi, jak dokładnie można interpretować rysunek. Przy skali 1:500 1 cm na mapie oznacza 5 m w terenie, przy 1:1000 jest to 10 m, a przy 1:2000 już 20 m. Dlatego cienka linia przesunięta na wydruku o 1 mm może oznaczać różnicę 0,5 m przy skali 1:500.
Jak czytać mapę krok po kroku
Najpierw odszukuję skalę, datę opracowania, kierunek północny i legendę. Dopiero później analizuję działkę. Pomijanie tych informacji jest częstym powodem błędnych wniosków, zwłaszcza gdy mapa została wydrukowana bez części opisowej.
Ustal położenie i numer działki
Numer wpisany w obrębie parceli jest identyfikatorem ewidencyjnym. Nie pokazuje sam w sobie wymiarów działki ani nie oznacza, że ogrodzenie biegnie dokładnie po granicy.
Granica ewidencyjna może przebiegać kilka metrów od płotu, rowu albo istniejącej ściany. Ogrodzenie nie jest dowodem prawnym przebiegu granicy, dlatego przed zakupem, podziałem lub budową blisko krawędzi działki potrzebne są czynności geodety.
Rozpoznaj rodzaj linii
Na mapie występują linie ciągłe, przerywane, punktowe i złożone z różnych znaków. Mogą oznaczać granice, przewody, krawędzie dróg, ogrodzenia, rowy albo elementy projektowane. Sama grubość kreski nie wystarcza do pewnej interpretacji.
Wydruki papierowe i mapy cyfrowe potrafią przedstawiać ten sam obiekt w inny sposób. Legenda konkretnej mapy zawsze ma pierwszeństwo, szczególnie gdy dokument pochodzi ze starszego opracowania albo został przygotowany przez inny ośrodek dokumentacji.
Sprawdź wysokości terenu
Liczby takie jak 126,40 lub 127,15 to najczęściej rzędne wysokościowe, czyli wysokości punktów w przyjętym układzie odniesienia. Nie są to głębokości fundamentów ani odległości od poziomu drogi.
Różnica między rzędną przy wjeździe a rzędną w miejscu planowanego budynku pomaga ocenić spadek terenu. Ma to znaczenie przy posadowieniu domu, odwodnieniu, projektowaniu podjazdu i ustalaniu poziomu wejścia.
Najczęstsze symbole dotyczące działki i zabudowy
Najłatwiej zacząć od obiektów, które można powiązać z tym, co widać w terenie. Na mapie pojawiają się jednak także elementy niewidoczne gołym okiem, dlatego trzeba czytać ją jako techniczny zapis sytuacji, a nie zwykły plan posesji.
| Oznaczenie | Znaczenie | Co sprawdzić w praktyce |
|---|---|---|
| Granica działki | Linia rozdzielająca parcele ewidencyjne | Czy przebieg zgadza się z dokumentacją geodezyjną, a nie tylko z płotem |
| Numer działki | Identyfikator parceli w ewidencji | Czy analizujesz właściwy obręb i właściwą jednostkę ewidencyjną |
| Obrys budynku | Położenie i kształt budynku lub innego obiektu budowlanego | Czy obiekt istnieje, jest w budowie, czy został naniesiony projektowo |
| Linia drogi lub dojazdu | Przebieg drogi, ulicy, chodnika albo utwardzonego przejazdu | Szerokość dojazdu, jego rzeczywisty przebieg i dostęp do drogi publicznej |
| Rów lub ciek wodny | Element odwodnienia albo sieci wodnej | Czy nie ogranicza możliwości zabudowy i gdzie odprowadzana jest woda |
| Punkt wysokościowy | Wysokość konkretnego punktu terenu lub obiektu | Różnice wysokości przy domu, drodze i granicach parceli |
Budynki są zwykle pokazane przez obrys, ale dodatkowe kreski lub opisy mogą informować o rodzaju obiektu, liczbie kondygnacji albo sposobie jego użytkowania. Na mapie do celów projektowych mogą pojawić się także elementy planowane, dlatego trzeba odróżnić stan istniejący od projektowanego.
Symbole drzew, krzewów, słupów, studni, hydrantów czy ogrodzeń mają znaczenie przede wszystkim wtedy, gdy planujesz usytuowanie domu, garażu albo przyłącza. Z pozoru niewielki punkt może oznaczać obiekt, który wymusza zmianę projektu lub zachowanie odległości.
Kolory i skróty sieci uzbrojenia terenu
Sieci uzbrojenia terenu są jednym z najważniejszych powodów, dla których inwestor zamawia mapę zasadniczą lub mapę do celów projektowych. Przewody mogą przebiegać pod drogą, działką, poboczem albo przez teren, który na pierwszy rzut oka wygląda na pusty.
| Skrót | Znaczenie | Często spotykany kolor |
|---|---|---|
| w | Sieć wodociągowa | Niebieski |
| ks | Kanalizacja sanitarna | Brązowy |
| kd | Kanalizacja deszczowa | Brązowy |
| g | Sieć gazowa | Żółty |
| eN, eS | Sieć elektroenergetyczna niskiego lub średniego napięcia | Czerwony |
| t | Sieć telekomunikacyjna | Pomarańczowy |
| c | Sieć ciepłownicza | Najczęściej czerwony lub fioletowy |
Kolor jest dobrą wskazówką, ale nie powinien być jedyną podstawą decyzji. W skanach, kopiach czarno-białych i mapach z wyłączonymi warstwami oznaczenia mogą wyglądać zupełnie inaczej. Skrót przy linii często mówi więcej niż sam kolor, dlatego trzeba odczytać pełną legendę.
Przewód może mieć dodatkowy opis określający jego średnicę, materiał, właściciela lub sposób prowadzenia. Przy kanalizacji ważne są także studnie i kierunek spływu, a przy sieci energetycznej słupy, złącza i szafki. To właśnie te szczegóły decydują, czy przyłącze da się poprowadzić najkrótszą trasą.
Nie traktuję mapy jako pozwolenia na rozpoczęcie kopania. Położenie przewodu na mapie może być przybliżone, a część danych może pochodzić z wcześniejszych pomiarów. Przed pracami ziemnymi trzeba uzyskać informacje od właściwego gestorа sieci, a w razie potrzeby wykonać lokalizację przewodu w terenie.
Co oznaczają linie, punkty i kolory terenu
Mapa geodezyjna przedstawia obiekty w kilku podstawowych formach. Punkt oznacza konkretną lokalizację, linia pokazuje przebieg obiektu, a obszar wskazuje powierzchnię, na przykład budynek, zbiornik wodny lub rodzaj użytku gruntowego.
Linie graniczne i sytuacyjne
Granice parceli, obrzeża dróg, krawędzie nawierzchni i ogrodzenia mogą być pokazane podobnymi kreskami, lecz mają różne znaczenie. Granica ewidencyjna odnosi się do danych geodezyjnych, natomiast ogrodzenie opisuje stan zagospodarowania w czasie pomiaru.
Jeżeli te elementy się nie pokrywają, nie należy samodzielnie przesuwać granicy na podstawie zdjęcia lotniczego. W razie sporu albo planowanej inwestycji blisko granicy potrzebne jest wznowienie lub ustalenie punktów granicznych przez uprawnionego geodetę.
Punkty geodezyjne i wysokościowe

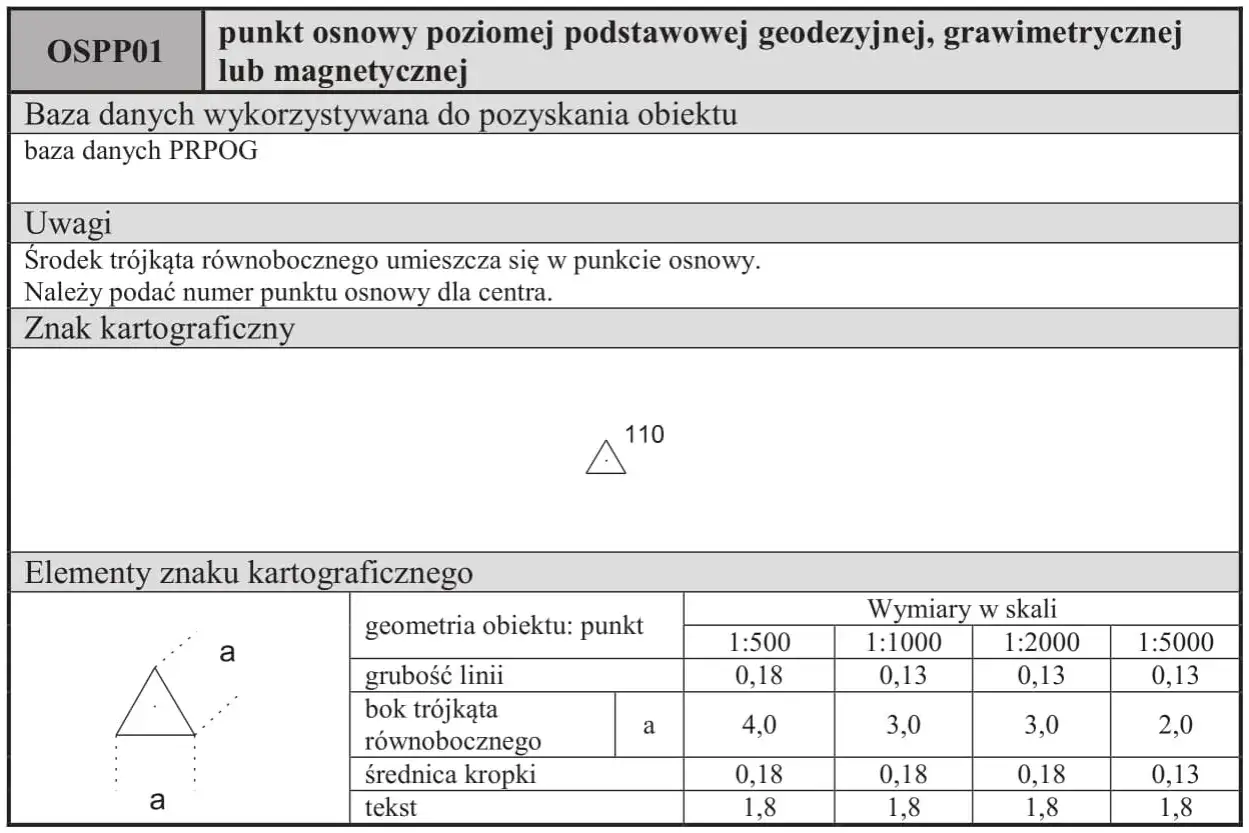

Małe kółka, trójkąty lub inne charakterystyczne znaki mogą oznaczać punkty osnowy geodezyjnej. Są to punkty odniesienia, na których geodeci opierają pomiary. Nie są to automatycznie narożniki działki ani miejsca, w których można postawić słupek ogrodzeniowy.
Przeczytaj również: Droga wewnętrzna a pierwszeństwo - kto jedzie pierwszy?
Oznaczenia rzeźby terenu
Warstwice, czyli linie łączące punkty o tej samej wysokości, pomagają ocenić nachylenie działki. Gdy przebiegają blisko siebie, teren jest bardziej stromy. Gdy są rozstawione szeroko, spadek jest łagodniejszy.
Przy domu jednorodzinnym szczególnie interesują mnie rzędne przy drodze, wjazdach i narożnikach budynku. To one pozwalają wcześniej zauważyć problem z wodą opadową, wysokim cokołem albo koniecznością wykonania muru oporowego.
Mapa z Geoportalu a dokument do celów budowy
Geoportal jest bardzo dobrym narzędziem do wstępnej analizy. Można znaleźć działkę, włączyć ortofotomapę, sprawdzić dostępne warstwy i podejrzeć legendę. W aplikacji oznaczenia zależą od włączonych warstw oraz skali widoku, więc po oddaleniu część informacji może zniknąć.
Doświadczenie podpowiada mi, żeby traktować taki podgląd jako narzędzie orientacyjne, a nie pomiar w terenie. Granica widoczna na ekranie nie służy do wytyczenia fundamentów, a przebieg przyłącza nie powinien być podstawą do rozpoczęcia wykopów.
Przed projektem domu potrzebna jest aktualna mapa do celów projektowych przygotowana przez geodetę. Jej zakres i aktualność mają znaczenie, ponieważ od czasu wykonania wcześniejszej mapy mogły powstać nowe budynki, przyłącza, drogi, ogrodzenia albo zmiany ukształtowania terenu.
Przy analizie działki porównuję zwykle trzy źródła informacji: mapę, zdjęcie lotnicze i stan faktyczny. Jeżeli widzę rozbieżność, nie zakładam automatycznie, że mapa jest błędna. Mogła powstać wcześniej, obejmować inną warstwę albo przedstawiać obiekt o innym statusie.
Błędy, przez które mapa wprowadza w błąd
- Mylenie płotu z granicą działki. Ogrodzenie może stać w innym miejscu niż punkty graniczne.
- Odczytywanie odległości bez sprawdzenia skali. Pomiar na ekranie lub wydruku nie zawsze zachowuje rzeczywiste proporcje.
- Pomijanie daty opracowania. Stara mapa może nie zawierać nowego przyłącza lub przebudowanej drogi.
- Traktowanie każdego przewodu jako czynnego. Na mapie może być pokazana sieć archiwalna, nieczynna albo projektowana.
- Uznawanie koloru za pełną informację. Wydruk czarno-biały i różne style graficzne zmieniają wygląd oznaczeń.
- Rozpoczynanie robót na podstawie samego podglądu internetowego. Do tyczenia i bezpiecznych wykopów potrzebne są odpowiednie pomiary oraz uzgodnienia.
Najprostsza zasada brzmi: najpierw czytam legendę, potem sprawdzam skalę i datę, a dopiero na końcu wyciągam wnioski dotyczące budowy. Jedna linia na mapie nie jest jeszcze kompletną informacją, dopóki nie wiadomo, czego dotyczy, z jakiego pochodzi źródła i w jakiej skali została przedstawiona.
Trzy oznaczenia, które sprawdzam przed zamówieniem projektu
Przed kontaktem z projektantem zaznaczam na kopii mapy numer działki, istniejące budynki, drogę dojazdową, widoczne sieci i rzędne wysokościowe. Taki prosty szkic szybko pokazuje, czy problemem może być dojazd, spadek terenu albo kolizja z uzbrojeniem.
Jeżeli planowany dom ma stanąć blisko granicy, przewodu, rowu lub dużej różnicy wysokości, nie próbuję rozstrzygać sprawy samodzielnie. W tych miejscach krótka konsultacja z geodetą przed projektem zwykle oszczędza więcej czasu i pieniędzy niż późniejsze poprawki dokumentacji.
Dobrze odczytana mapa nie zastępuje pomiaru, ale pozwala zadawać właściwe pytania. Dzięki niej łatwiej ocenić działkę, przygotować rozmowę z geodetą i uniknąć sytuacji, w której dopiero podczas budowy wychodzi na jaw przebieg sieci, spadek terenu albo niezgodność ogrodzenia z granicą ewidencyjną.
