Źle wykonany wieniec potrafi ujawnić problemy dopiero po kilku sezonach, gdy na tynkach pojawiają się rysy, a przy dachu zaczynają wychodzić skutki niedokładnego zakotwienia. W tym artykule pokazuję, jak czytać projekt, dobrać i ułożyć stal, wykonać naroża, zachować otulinę, poprawnie zabetonować konstrukcję oraz uniknąć mostka termicznego.
Najważniejsze zasady, które decydują o trwałości wieńca
- Projekt konstrukcyjny określa liczbę i średnicę prętów, przekrój elementu oraz klasę betonu.
- W typowym domu często spotyka się 4 pręty podłużne Ø12 mm i strzemiona Ø6 mm co 20-25 cm, ale nie jest to uniwersalna recepta.
- Ciągłość zbrojenia w narożach ma większe znaczenie niż samo zwiększanie liczby prętów.
- Otulina powinna być zachowana za pomocą dystansów, a stal nie może dotykać muru ani szalunku.
- Betonu nie należy rozcieńczać wodą. Trzeba go zagęścić i pielęgnować, szczególnie podczas upału i wiatru.
Po co wykonuje się wieniec i gdzie jest potrzebny
Wieniec żelbetowy to poziomy element, który spina ściany nośne w zamknięty układ. Przenosi część obciążeń od stropu i dachu, pomaga równomiernie rozłożyć nacisk oraz ogranicza odkształcanie murów. Nie jest dekoracyjną opaską z betonu, tylko elementem konstrukcyjnym współpracującym ze ścianami, stropem, nadprożami i więźbą.
Najczęściej wykonuje się go na poziomie stropu, na górze ścian kolankowych oraz pod murłatą. W niektórych budynkach projekt przewiduje także wieniec na ścianach fundamentowych. Każdy z tych elementów może mieć inny przekrój i inne obciążenia, dlatego nie wolno przenosić rozwiązania z jednego miejsca na drugie.
| Rodzaj wieńca | Główne zadanie | Na co zwrócić uwagę |
|---|---|---|
| Stropowy | Łączy ściany ze stropem i rozkłada obciążenia | Połączenie ze zbrojeniem stropu oraz ciągłość w narożach |
| Pod murłatę | Stabilizuje ściany i przenosi siły z dachu | Dokładne rozmieszczenie kotew lub szpilek pod murłatę |
| Na ścianie kolankowej | Usztywnia poddasze i ogranicza wychylanie ścian | Połączenie ze słupkami żelbetowymi i wieńcem niższej kondygnacji |
| Fundamentowy | Usztywnia układ ścian fundamentowych | Warunki gruntowe, izolacja przeciwwilgociowa i kontakt z fundamentem |
Największy błąd inwestora polega zwykle na traktowaniu wieńca jako miejsca, w którym można bezkarnie zmniejszyć ilość stali. Oszczędność kilku prętów jest niewielka w porównaniu z kosztem późniejszego odkrywania betonu, wzmacniania konstrukcji czy naprawy pękających murów.
Co powinno wynikać z projektu konstrukcyjnego
W dokumentacji trzeba sprawdzić przede wszystkim wymiary przekroju, klasę betonu, gatunek stali, średnice prętów i rozstaw strzemion. Znaczenie mają również długości zakładów, sposób wykonania naroży, otulina oraz połączenie z nadprożami, słupami i stropem.
W praktyce budownictwa jednorodzinnego można spotkać wieniec o przekroju około 24 × 20 cm albo 24 × 24 cm, z czterema prętami podłużnymi Ø12 mm i strzemionami Ø6 mm rozmieszczonymi co 20-25 cm. To tylko przykład często spotykanego rozwiązania. Przy większej rozpiętości, cięższym stropie, dachu o dużym obciążeniu lub nad garażem konstruktor może przewidzieć większy przekrój, pręty Ø14 albo Ø16 mm i gęstsze strzemiona.
Nie dobieram stali na podstawie samego wymiaru ściany. Ten sam wieniec o szerokości 24 cm może pracować zupełnie inaczej w domu z lekkim dachem, a inaczej pod stropem żelbetowym i ciężkim pokryciem. Średnica Ø12 mm nie jest automatycznym standardem do każdego budynku, tylko popularnym rozwiązaniem występującym w wielu projektach.
Pręty podłużne i strzemiona
Pręty podłużne przenoszą główne naprężenia w elemencie. Zwykle układa się je w górnej i dolnej części przekroju, a zamknięte strzemiona utrzymują ich położenie i ograniczają zarysowanie oraz ścinanie. Strzemiona powinny obejmować cały układ prętów, a nie tylko częściowo go stabilizować.
W projektach często pojawia się stal klasy B500SP, B500B lub równoważna zgodna z dokumentacją. Przy zakupie sprawdzam nie tylko średnicę, ale też oznaczenie stali, długość prętów i dokument potwierdzający jej właściwości. Pręt o właściwej średnicy, ale niewiadomym pochodzeniu, nie jest dobrą podstawą do konstrukcji domu.
Otulina i dystanse
Otulina to warstwa betonu oddzielająca stal od powierzchni elementu. Chroni zbrojenie przed wilgocią, korozją i działaniem ognia. Jej grubość nie ma jednej wartości dla wszystkich sytuacji, ponieważ zależy między innymi od warunków środowiskowych i wymagań pożarowych. W typowych detalach domów jednorodzinnych często spotyka się około 25-30 mm, ale ostateczna wartość musi wynikać z projektu.
Kosz zbrojeniowy układa się na odpowiednich podkładkach lub dystansach z tworzywa albo betonu. Nie powinien leżeć bezpośrednio na murze, cegle, kawałkach pustaka ani drewnianych klinach. Takie prowizoryczne podparcie łatwo się przesuwa podczas betonowania i może całkowicie zlikwidować otulinę od dołu.
Jak przygotować i ułożyć kosz zbrojeniowy
Prace zaczynam od sprawdzenia wymiarów szalunku i poziomu muru. Forma musi być sztywna, szczelna i ustawiona tak, aby po wylaniu betonu nie zmieniła szerokości ani wysokości. Przy ścianach jednowarstwowych stosuje się często elementy systemowe lub ocieplenie wieńca, ale izolacja nie może zabierać miejsca wymaganego na beton i otulinę.
- Przygotuj pręty zgodnie z zestawieniem stali. Nie skracaj ich przypadkowo przy narożach ani przy połączeniach ze słupami.
- Zwiąż strzemiona w rozstawie podanym w projekcie. W pobliżu podpór, naroży i otworów mogą być wymagane mniejsze odległości.
- Umieść pręty podłużne w strzemionach i połącz je drutem wiązałkowym. Kosz ma zachować kształt także podczas wprowadzania mieszanki.
- Ustaw dystanse pod koszem i przy jego bokach. Ich liczba musi być wystarczająca, aby stal nie opadła pod ciężarem betonu.
- Sprawdź ciągłość na całym obwodzie. Pręty nie powinny kończyć się przypadkowo przy narożniku lub przy słupku.
- Zamontuj kotwy pod murłatę, jeśli przewidziano je w projekcie. Ich położenie trzeba dopasować do więźby, a nie ustalać dopiero po związaniu betonu.
Drut wiązałkowy nie zastępuje zakotwienia. Służy do utrzymania prętów w odpowiednim położeniu, natomiast przekazywanie sił odbywa się dzięki właściwemu zakładowi, hakom, prętom odgiętym i połączeniom przewidzianym przez projektanta.
Przy prostym odcinku można przygotować kosz na ziemi i wstawić go do szalunku, ale w ciasnych narożach często bezpieczniej wiązać go bezpośrednio na murze. Najważniejsze jest, aby po podniesieniu i ustawieniu nie zgubić wymiarów ani nie oprzeć stali o deskowanie.
Naroża i połączenia wymagają największej dokładności
Prosty odcinek wieńca jest stosunkowo łatwy do wykonania. Problemy zaczynają się w narożach, przy skrzyżowaniach ścian i w miejscach, gdzie wieniec łączy się ze słupkiem, rdzeniem żelbetowym albo nadprożem. Pręty nie mogą tylko spotkać się końcami. Muszą zachować ciągłość zgodnie z detalem konstrukcyjnym.
Do wykonania naroża stosuje się odpowiednio wygięte pręty, pręty dodatkowe albo zakłady o długości określonej w projekcie. Nie podaję jednej uniwersalnej długości zakładu, ponieważ zależy ona między innymi od średnicy pręta, klasy betonu, rodzaju stali i warunków przyczepności.
W miejscach połączeń typu T trzeba sprawdzić, czy zbrojenie jednej ściany rzeczywiście łączy się z układem drugiej. Przy słupkach żelbetowych należy zachować współpracę prętów pionowych i poziomych. Niedokładnie wykonane połączenie może osłabić cały efekt spinania murów, nawet gdy na prostych odcinkach wszystko wygląda poprawnie.
Wieniec przy stropie i pod murłatą

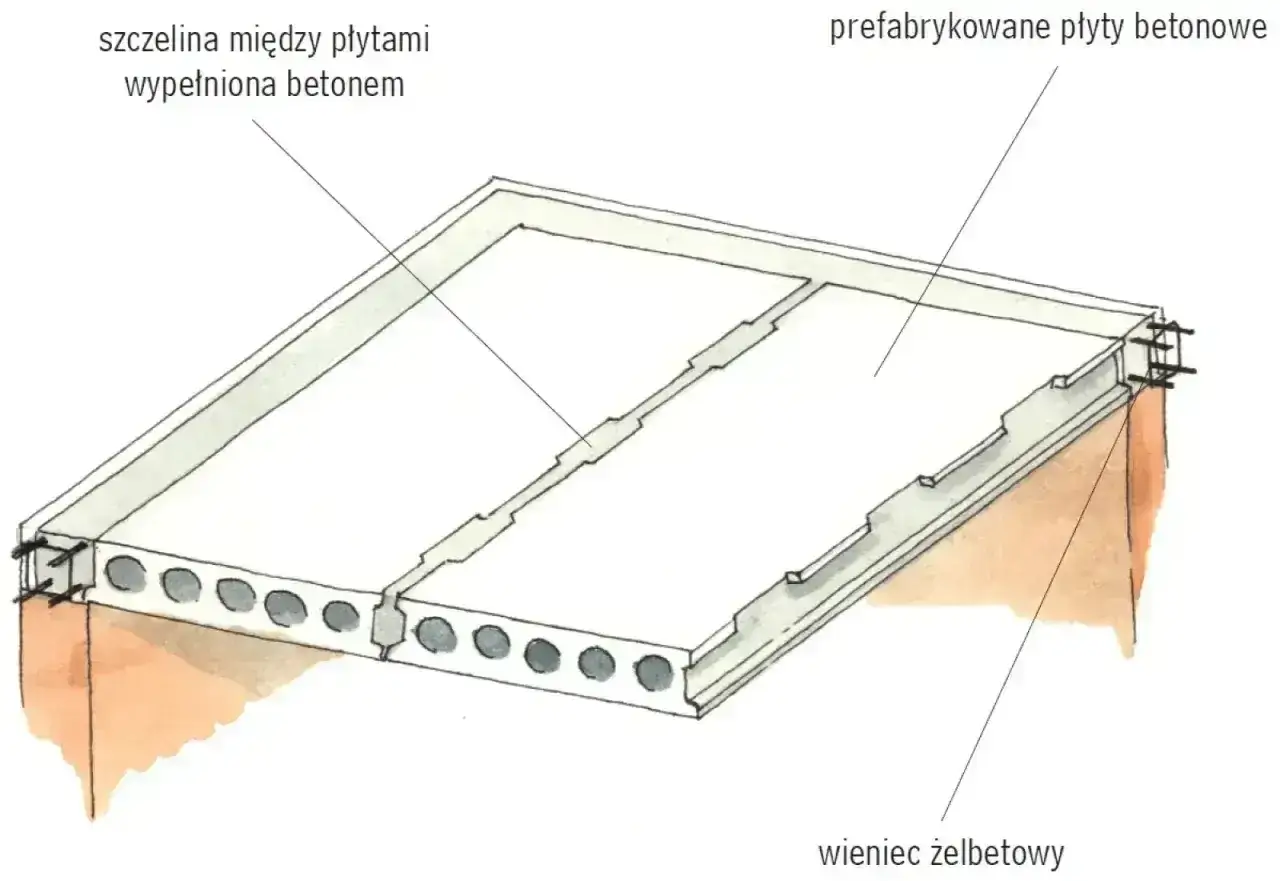

Przy stropie trzeba sprawdzić, jak kończą się belki, płyty lub zbrojenie płyty i w jaki sposób łączą się z wieńcem. W stropach gęstożebrowych ważne jest odpowiednie oparcie belek oraz ułożenie zbrojenia przypodporowego. Nie wolno zasłonić tych elementów betonem bez kontroli ich położenia.
Pod murłatą trzeba wcześniej rozmierzyć kotwy. Zbyt mała odległość od krawędzi, kolizja z krokwią albo przypadkowe przesunięcie szpilek może później wymusić wiercenie i osłabić detal. Kotwy powinny być ustawione przed betonowaniem, stabilnie zamocowane i zabezpieczone przed zalaniem gwintu.
Betonowanie, pielęgnacja i kontrola przed zalaniem
Przed przyjazdem betonu sprawdzam cztery rzeczy: przekrój szalunku, położenie kosza, otulinę oraz wszystkie wypusty i kotwy. To ostatni moment, kiedy poprawki są proste. Po związaniu betonu korekta źle ustawionego zbrojenia staje się kosztowną pracą naprawczą.
Klasa betonu, konsystencja i maksymalny wymiar kruszywa powinny odpowiadać projektowi. W domach często pojawia się C20/25, dawniej oznaczany jako B25, ale nie należy zmieniać klasy samodzielnie. Beton wprowadza się równomiernie, bez zrzucania mieszanki z dużej wysokości i bez przesuwania kosza końcówką pompy.
Beton trzeba zagęścić wibratorem, zachowując ostrożność przy prętach i szalunku. Zbyt krótkie wibrowanie zostawia pustki, a zbyt agresywne może rozsunąć deskowanie albo przemieścić zbrojenie. Dolewanie wody na budowie jest złym pomysłem, bo zmienia proporcje mieszanki i może obniżyć jej parametry.
Świeży element należy chronić przed szybkim wysychaniem, słońcem, silnym wiatrem i mrozem. W normalnych warunkach pielęgnacja trwa co najmniej 7 dni, choć sposób postępowania zależy od temperatury, wilgotności i rodzaju cementu. Szalunku nie powinno się usuwać tylko dlatego, że powierzchnia betonu wygląda na twardą.
Przeczytaj również: Dylatacja posadzki przy ścianie - jak wykonać ją poprawnie?
Najczęstsze błędy wykonawcze
- zmiana średnicy lub liczby prętów bez zgody projektanta,
- brak ciągłości zbrojenia w narożnikach,
- pręty ułożone bez dystansów i pozbawione otuliny,
- strzemiona o zbyt dużym rozstawie albo niedomknięte,
- niestabilny szalunek, który rozchodzi się podczas betonowania,
- dolewanie wody do gotowej mieszanki,
- betonowanie na raty bez przygotowanego połączenia roboczego,
- brak pielęgnacji betonu w pierwszych dniach.
Jeżeli po zalaniu widać duże ubytki, odsłonięte pręty albo wyraźnie przesunięte kotwy, nie maskowałbym tego zaprawą bez konsultacji. O sposobie naprawy powinien zdecydować kierownik budowy lub konstruktor, ponieważ znaczenie ma nie tylko wygląd powierzchni, ale też głębokość i położenie uszkodzenia.
Ocieplenie wieńca i orientacyjny koszt wykonania
Żelbet przewodzi ciepło znacznie lepiej niż ceramika poryzowana czy beton komórkowy, dlatego w ścianie jednowarstwowej wieniec może utworzyć liniowy mostek termiczny. Zewnętrzną część elementu ociepla się wtedy rozwiązaniem przewidzianym dla konkretnego systemu ściennego. Izolacja powinna zachować ciągłość z ociepleniem ściany, ale nie może zmniejszać wymaganego przekroju betonowego.
W ścianie dwu- lub trójwarstwowej problem jest zwykle prostszy, ponieważ warstwa izolacji znajduje się na zewnątrz całej konstrukcji. Nadal trzeba jednak dopilnować, aby ocieplenie nie było przerwane przy stropie, słupkach i nadprożach. Sam styropian przyklejony punktowo nie naprawi źle zaprojektowanego detalu.
Koszt zależy od obwodu budynku, przekroju wieńca, ilości stali, rodzaju szalunku, robocizny i transportu. Dla orientacji wieniec 24 × 24 cm zużywa około 0,0576 m³ betonu na każdy metr. Przy cenie betonu C20/25 rzędu około 350-500 zł netto za m³ daje to mniej więcej 20-29 zł netto za metr samej mieszanki, bez pompy, dostawy i robocizny.
Pręt Ø12 waży około 0,888 kg na metr. Cztery pręty podłużne to około 3,55 kg stali na metr, do czego trzeba doliczyć strzemiona, zakłady, naroża i odpady. W detalu ceny stali mogą wynosić kilka złotych za kilogram, dlatego przy małym zamówieniu całkowity koszt rośnie przez cięcie, gięcie i transport. Takie wyliczenie pomaga kontrolować ofertę, ale nie zastępuje przedmiaru z projektu.
Co sprawdzić przed podpisaniem odbioru wieńca
Przed betonowaniem proszę ekipę o pokazanie rysunku konstrukcyjnego i sprawdzam zgodność wykonania z dokumentacją. Patrzę na liczbę oraz średnicę prętów, rozstaw strzemion, dystanse, naroża, zakłady, kotwy i połączenia ze stropem. Zdjęcia zbrojenia przed zalaniem są bardzo praktyczne, bo później pozwalają odtworzyć przebieg prac i położenie elementów.
Po betonowaniu kontroluję, czy nie ma raków, dużych pustek, odspojeń i odsłoniętej stali. Drobne nierówności powierzchni nie muszą oznaczać problemu konstrukcyjnego, ale głębokie ubytki albo przerwana ciągłość betonu wymagają oceny fachowca.
Najrozsądniejsza zasada brzmi prosto: projekt decyduje o parametrach, a kierownik budowy o dopuszczeniu elementu do dalszych prac. Poradnik może pomóc wychwycić oczywiste błędy, lecz nie zastąpi obliczeń przy zmianie stropu, dachu, rozpiętości czy układu ścian.
Dobry wieniec zaczyna się od detalu, nie od ilości betonu
Największą różnicę robią ciągłość prętów, prawidłowe naroża, zachowana otulina i właściwe zagęszczenie mieszanki. Cztery pręty Ø12 mm mogą być poprawnym rozwiązaniem w jednym projekcie, a niewystarczającym w innym, dlatego każdą zmianę trzeba uzgodnić z konstruktorem.
Jeżeli dopilnuję dokumentacji, stabilnego szalunku, dystansów, kotew i pielęgnacji betonu, wieniec rzeczywiście spełni swoją rolę. W tej części budowy dokładność kosztuje niewiele, a poprawki po zalaniu potrafią kosztować wielokrotnie więcej.
