Schemat podłączenia pieca gazowego dwufunkcyjnego krok po kroku

Nowy kocioł ma ogrzewać grzejniki, przygotowywać ciepłą wodę i bezpiecznie współpracować z kominem, a mimo to pod ścianą widać tylko kilka rur? Dobry schemat podłączenia pieca gazowego dwufunkcyjnego porządkuje cały układ: pokazuje obieg c.o., zimną i ciepłą wodę użytkową, gaz, przewód powietrzno-spalinowy, kondensat oraz zasilanie elektryczne. Poniżej wyjaśniam, jak czytać taki diagram, co trzeba przewidzieć przed montażem i których elementów nie wolno pomijać.

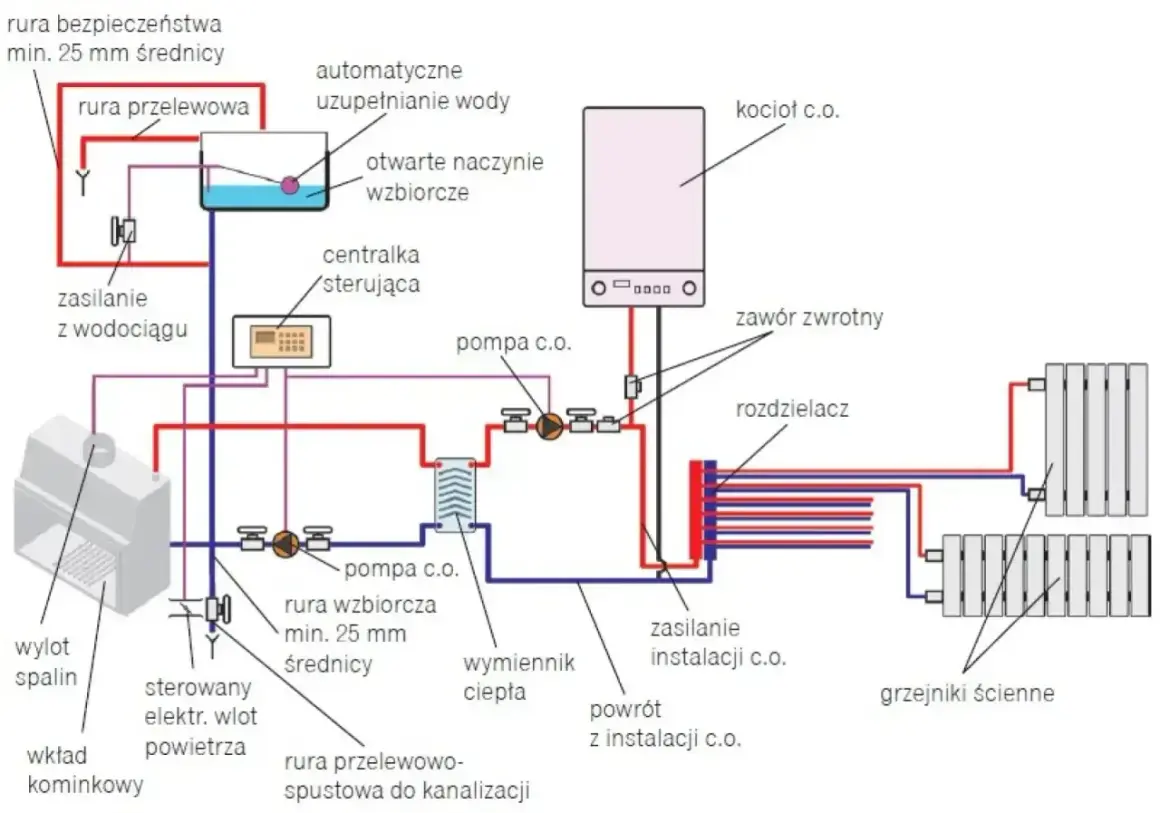

Jak czytać schemat kotła dwufunkcyjnego

Kocioł dwufunkcyjny pracuje w dwóch trybach. Ogrzewa wodę krążącą w instalacji centralnego ogrzewania, a po odkręceniu kranu przełącza się na podgrzewanie ciepłej wody użytkowej. Zwykle robi to za pomocą zaworu trójdrogowego i wymiennika płytowego, dlatego ogrzewanie grzejników może na chwilę ustąpić miejsca przygotowaniu wody do kąpieli.

Na uproszczonym schemacie trzeba rozpoznać przede wszystkim pięć mediów. Są to zasilanie i powrót c.o., zimna oraz ciepła woda użytkowa, a także gaz. Poza nimi dochodzą przewody elektryczne, odprowadzenie kondensatu i układ powietrzno-spalinowy.

                          przewód powietrzno-spalinowy
                                      │
                                      ▼
gaz ── zawór odcinający ─────────► [ KOCIOŁ ]
                                      │
zimna woda ── zawór ────────────────►│──► ciepła woda do kranów
                                      │
powrót c.o. ◄── instalacja grzewcza ◄─┤──► zasilanie c.o.
                                      │
                         kondensat ──► syfon ──► odpływ
                                      │
                         230 V + regulator temperatury

To jest schemat poglądowy, a nie instrukcja montażu konkretnego urządzenia. Rozmieszczenie króćców, średnice rur, wymagane filtry, zawory i sposób podłączenia regulatora mogą różnić się między modelami. Zawsze porównuję diagram z instrukcją instalacji danego kotła, ponieważ nawet urządzenia o podobnej mocy mogą mieć inny układ przyłączy.

Podłączenie c.o. i c.w.u. krok po kroku

Obieg centralnego ogrzewania

Woda opuszcza kocioł przewodem zasilania c.o., trafia do grzejników albo ogrzewania podłogowego, a po oddaniu ciepła wraca przewodem powrotnym. Na obu przewodach przydają się zawory odcinające, ponieważ pozwalają serwisantowi odłączyć kocioł bez opróżniania całej instalacji.

Przed powrotem do kotła często montuje się filtr siatkowy lub separator zanieczyszczeń. W starszej instalacji warto rozważyć separator magnetyczny, który wyłapuje cząstki magnetytu powstające w stalowych grzejnikach i rurach. Brud w wymienniku ogranicza przepływ, zwiększa hałas i może skrócić żywotność pompy.

W zamkniętym układzie grzewczym kocioł ma naczynie przeponowe i zawór bezpieczeństwa, ale ich pojemność musi odpowiadać wielkości instalacji. Przy dużej liczbie grzejników albo długich pętlach podłogówki fabryczne naczynie może być niewystarczające. Wtedy instalator dobiera dodatkowe naczynie rozszerzalnościowe, zwykle na powrocie c.o.

Zimna i ciepła woda użytkowa

Zimna woda wpływa do kotła przez zawór odcinający, a po podgrzaniu wychodzi przewodem c.w.u. do punktów poboru. W tym obiegu nie stosuje się klasycznego zasobnika, dlatego kocioł dwufunkcyjny podgrzewa wodę przepływowo. Oznacza to, że komfort zależy między innymi od mocy urządzenia, ciśnienia w sieci i odległości od kranu.

Przy kotle powinien znaleźć się filtr wody, a w instalacjach o wysokim ciśnieniu również reduktor. Wymagane zabezpieczenia zależą od modelu i lokalnej instalacji, dlatego nie warto kopiować zestawu zaworów z przypadkowego zdjęcia w internecie. Szczególnie istotne jest zachowanie kierunku przepływu oznaczonego na korpusach armatury.

Najczęściej spotykane przyłącza mają średnice odpowiadające rurom 1/2 albo 3/4 cala, lecz nie należy przyjmować tego jako uniwersalnej reguły. W praktyce decyduje karta techniczna urządzenia. Zbyt mała średnica może ograniczyć przepływ c.w.u., a zbyt długie przewody powodują długie oczekiwanie na ciepłą wodę i większe straty.

Gaz, komin, wentylacja i kondensat

Przewód gazowy

Przyłącze gazowe musi mieć zawór odcinający dostępny bez demontażu kotła. Instalator sprawdza też, czy gazomierz i przewód mają wystarczającą przepustowość oraz czy urządzenie jest ustawione na właściwy rodzaj gazu. Model przeznaczony na gaz ziemny nie może zostać podłączony do propanu bez odpowiedniego przezbrojenia.

Po wykonaniu połączeń trzeba przeprowadzić próbę szczelności. Zapach gazu, syczenie albo samodzielne dokręcanie połączeń to nie jest sytuacja do eksperymentów. W razie podejrzenia nieszczelności zamykam zawór, nie włączam urządzeń elektrycznych i kontaktuję się z pogotowiem gazowym lub instalatorem.

Układ powietrzno-spalinowy

Nowoczesny kocioł kondensacyjny najczęściej korzysta z przewodu koncentrycznego, który jedną częścią pobiera powietrze, a drugą odprowadza spaliny. Jego średnica, długość, liczba kolan i zakończenie muszą odpowiadać instrukcji kotła oraz warunkom komina. Nie wolno łączyć przypadkowych elementów tylko dlatego, że pasują mechanicznie.

Urządzenia z zamkniętą komorą spalania mogą być montowane w pomieszczeniach mieszkalnych pod warunkiem zastosowania właściwego systemu powietrzno-spalinowego. Kotły z otwartą komorą spalania mają znacznie większe wymagania dotyczące dopływu powietrza i wentylacji. Kratki wentylacyjnej nie wolno zasłaniać ani zastępować wentylatorem wyciągowym, który może zaburzyć ciąg.

Wymagania dotyczące wysokości i kubatury pomieszczenia, wentylacji oraz odprowadzania spalin wynikają z przepisów techniczno-budowlanych i rodzaju urządzenia. Dlatego przed montażem potrzebna może być opinia kominiarska, zwłaszcza przy wykorzystaniu istniejącego przewodu kominowego.

Przeczytaj również: Czujnik czadu - jak działa i gdzie go zamontować?

Odpływ kondensatu

Podczas pracy kocioł kondensacyjny wytwarza kwaśny kondensat. Odpływ prowadzi się przez syfon do kanalizacji, zachowując spadek i zabezpieczenie przed wydostawaniem się gazów kanalizacyjnych. Jeśli odpływ grawitacyjny jest niemożliwy, stosuje się pompkę kondensatu.

Rura odpływowa powinna być odporna na działanie kondensatu, a jej przebieg możliwie krótki. Zamarzający przewód wyprowadzony na zewnątrz może unieruchomić kocioł, dlatego zewnętrzne odcinki trzeba chronić przed mrozem albo poprowadzić je w inny, zaakceptowany przez producenta sposób.

Co sprawdzić przed rozpoczęciem montażu

Zanim instalator przyjedzie z kotłem, dobrze przygotować miejsce i dokumentację. Oszczędza to późniejszych przeróbek, szczególnie gdy rury zostały już schowane pod tynkiem. Wstępna lista kontrolna powinna obejmować:

• zgodność mocy kotła z zapotrzebowaniem budynku i oczekiwanym przepływem c.w.u.,
• rodzaj gazu wskazany na tabliczce znamionowej,
• miejsce na zawory odcinające i dostęp serwisowy,
• drożność oraz stan przewodu kominowego,
• możliwość odprowadzenia kondensatu,
• sprawną instalację elektryczną 230 V z przewodem ochronnym,
• przygotowanie przewodu do regulatora pokojowego lub czujnika pogodowego.

W nowych instalacjach warto zostawić dostęp do każdego ważnego zaworu i filtra. Zakrywanie armatury pod zabudową może wyglądać estetycznie, ale utrudnia płukanie, odpowietrzanie i serwis. Z mojego punktu widzenia łatwy dostęp serwisowy jest ważniejszy niż kilka centymetrów zaoszczędzonej przestrzeni.

Jeżeli instalacja c.o. ma ogrzewanie podłogowe i grzejniki, sam kocioł dwufunkcyjny nie zawsze wystarczy do prawidłowego sterowania oboma obiegami. Może być potrzebny rozdzielacz, sprzęgło hydrauliczne, pompa dodatkowa albo zawór mieszający. Dobór zależy od długości pętli, wymaganych temperatur i hydrauliki całego budynku.

Uruchomienie i typowe błędy wykonawcze

Prawidłowa kolejność obejmuje przygotowanie przyłączy, montaż kotła, podłączenie instalacji, płukanie i napełnienie obiegu c.o., odpowietrzenie, kontrolę szczelności oraz sprawdzenie komina. Po podłączeniu elektrycznym instalator konfiguruje regulator i parametry pracy. Pierwsze uruchomienie powinno być udokumentowane, ponieważ często warunkuje zachowanie gwarancji.

Do częstych błędów należy zamiana zasilania z powrotem, brak filtra na powrocie, podłączenie odpływu kondensatu bez syfonu oraz pozostawienie rur bez izolacji w nieogrzewanych miejscach. Zdarza się też ustawianie ciśnienia „na oko” przy gorącej instalacji. Pomiar wykonuje się na zimnym układzie, zgodnie z zaleceniami producenta.

Niepokojące są również głośna praca pompy, skoki ciśnienia, częste dopuszczanie wody i wyłączanie kotła po poborze c.w.u. Takie objawy mogą wskazywać na zapowietrzenie, zabrudzenie filtra, niewłaściwe naczynie przeponowe albo problem z przepływem. Zamiast kasować błąd i uruchamiać urządzenie ponownie, lepiej zlecić diagnostykę.

Prace przy gazie, spalaniu i przewodzie kominowym pozostawiam osobom z odpowiednimi uprawnieniami. Właściciel może sprawdzić oznaczenia, dostęp do zaworów i stan wizualny instalacji, ale nie powinien samodzielnie regulować zaworu gazowego ani zabezpieczeń kotła.

Dobry schemat zaczyna się od konkretnego modelu

Uniwersalny diagram pomaga zrozumieć zasadę działania, lecz nie zastępuje instrukcji montażu. Przed zakupem warto pobrać dokumentację wybranego urządzenia i sprawdzić dokładne położenie króćców, wymagane średnice, dopuszczalne długości przewodu spalinowego, sposób odprowadzenia kondensatu oraz zaciski regulatora.

Najbezpieczniejszy układ to taki, który można łatwo odciąć, opróżnić i serwisować, a każdy element ma określoną funkcję. Jeśli schemat instalatora nie pokazuje zaworu gazowego, filtrów, zabezpieczeń, odpływu kondensatu i drogi spalin, poproś o jego uzupełnienie przed rozpoczęciem prac. To niewielki krok, który często oszczędza kosztownych przeróbek i przede wszystkim zwiększa bezpieczeństwo domowników.
