Przy podłogówce kilka centymetrów różnicy albo źle ułożona folia potrafi zdecydować o komforcie, rachunkach i trwałości posadzki. Poniżej pokazuję, jak układa się poszczególne warstwy ogrzewania podłogowego, czym różni się konstrukcja na gruncie od tej nad ogrzewanym pomieszczeniem oraz gdzie najczęściej popełnia się kosztowne błędy.
Najważniejsze zasady układania podłogówki w skrócie
- Izolacja termiczna kieruje ciepło do pomieszczenia zamiast w podłoże.
- W typowym systemie wodnym rury przykrywa jastrych o grubości dobranej do systemu, często około 60-70 mm łącznie.
- Taśma brzegowa i dylatacje chronią wylewkę przed pękaniem podczas nagrzewania.
- Rozstaw rur wynosi zwykle 10-20 cm, ale powinien wynikać z projektu i zapotrzebowania na ciepło.
- Przed ułożeniem posadzki trzeba wykonać próbę szczelności, wygrzewanie i pomiar wilgotności jastrychu.

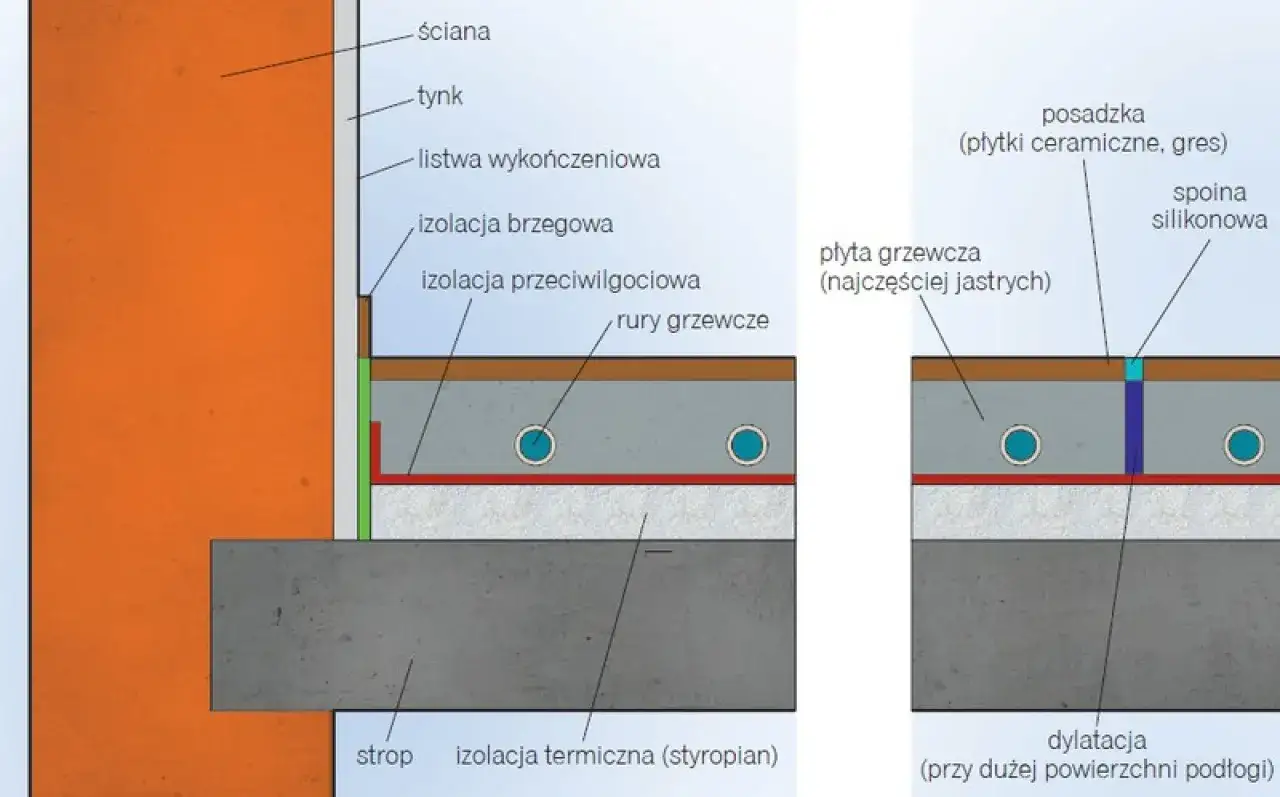

Jak wyglądają warstwy ogrzewania podłogowego od dołu do góry
Najczęściej spotykany układ dotyczy wodnego ogrzewania podłogowego zatopionego w jastrychu. Patrząc od dołu, każda warstwa ma inne zadanie. Pominięcie jednej z nich albo zastąpienie jej przypadkowym materiałem może pogorszyć zarówno izolację, jak i pracę całej instalacji.
| Warstwa | Rola | Praktyczne uwagi |
|---|---|---|
| Podłoże konstrukcyjne | Przenosi obciążenia podłogi | Powinno być stabilne, równe i oczyszczone z luźnych fragmentów. |
| Hydroizolacja lub paroizolacja | Chroni wyższe warstwy przed wilgocią | Na gruncie układ zależy od całej konstrukcji podłogi i warunków wodnych. |
| Izolacja termiczna | Ogranicza ucieczkę ciepła w dół | Najczęściej stosuje się odpowiedni styropian podłogowy, ułożony szczelnie. |
| Taśma brzegowa | Oddziela jastrych od ścian | Powinna pozostać na całej wysokości wylewki i przejąć jej rozszerzalność. |
| Folia rozdzielająca lub płyta systemowa | Oddziela izolację od jastrychu i pomaga mocować rury | Zakłady folii trzeba szczelnie połączyć, aby masa nie dostała się pod izolację. |
| Rury grzewcze | Przekazują ciepło do płyty grzewczej | Nie powinny być załamane ani prowadzone pod stałą zabudową. |
| Jastrych grzewczy | Rozprowadza ciepło i tworzy stabilne podłoże | Może być cementowy albo anhydrytowy, zgodnie z wymaganiami systemu. |
| Warstwa wykończeniowa | Stanowi użytkową powierzchnię podłogi | Najlepiej sprawdzają się płytki oraz materiały o niskim oporze cieplnym. |
W tym układzie folia nie jest izolacją cieplną. Jej zadaniem jest przede wszystkim warstwa rozdzielająca, która zapobiega wnikaniu jastrychu między płyty izolacyjne. Z kolei styropian musi mieć parametry przeznaczone do podłóg, a nie przypadkową odmianę elewacyjną.
W praktyce często stosuje się izolację o grubości 15-20 cm w podłodze na gruncie, układaną w jednej lub dwóch warstwach. Ostateczna wartość powinna wynikać z projektu, wymaganej izolacyjności oraz dostępnej wysokości. Nad ogrzewanym pomieszczeniem izolacja może być cieńsza, ale nadal trzeba uwzględnić akustykę i kierunek przepływu ciepła.
Co zmienia miejsce montażu podłogówki
Nie ma jednego uniwersalnego przekroju dla każdego domu. Inaczej buduje się podłogę na gruncie, inaczej strop między kondygnacjami, a jeszcze inaczej modernizuje istniejące mieszkanie. To właśnie położenie instalacji decyduje o tym, ile miejsca przeznaczyć na izolację i jak ograniczyć obciążenie konstrukcji.
Podłoga na gruncie
W domu jednorodzinnym typowy układ zaczyna się od zagęszczonego podłoża, podkładu betonowego lub płyty konstrukcyjnej, hydroizolacji oraz izolacji cieplnej. Wyżej pojawiają się folia, rury i jastrych. Najważniejsze jest, aby ciepło nie uciekało w stronę gruntu, bo późniejsza regulacja instalacji nie naprawi zbyt słabej izolacji.
Jeżeli przewidziano dwie warstwy styropianu, ich spoiny powinny być przesunięte. Taki układ ogranicza powstawanie ciągłych szczelin i poprawia stabilność podłoża. Płyty nie mogą się kołysać ani uginać pod ciężarem wylewki, dlatego przed rozłożeniem rur trzeba sprawdzić ich ułożenie na całej powierzchni.
Strop nad ogrzewanym pomieszczeniem
Gdy pod spodem znajduje się ogrzewany pokój, nie potrzeba tak grubej izolacji termicznej jak nad gruntem. Nadal przydaje się jednak izolacja akustyczna, szczególnie przy stropach między mieszkaniami lub kondygnacjami. Materiał musi być dopuszczony do stosowania pod jastrychem i mieć odpowiednią odporność na obciążenia.
W tym wariancie trzeba też kontrolować ciężar całej konstrukcji. Tradycyjny jastrych wraz z rurami może dodać kilkadziesiąt kilogramów na metr kwadratowy. Przy remoncie starego stropu nie zakładałbym, że „jakoś to będzie”. Potrzebna jest ocena nośności i dobranie systemu o mniejszej wysokości albo lżejszej warstwie grzewczej.
Modernizacja istniejącej podłogi
W remontowanym domu często brakuje miejsca na pełny układ z grubą izolacją i klasyczną wylewką. Można wtedy zastosować system niskoprofilowy, w którym rury lub przewody układa się w specjalnych płytach, masie szpachlowej albo cienkiej warstwie jastrychu.
Takie rozwiązanie szybciej reaguje na zmianę temperatury, ale bywa droższe i wymaga dokładniejszego przygotowania podłoża. Nie należy po prostu zmniejszać grubości tradycyjnej wylewki bez użycia systemu, który został do tego zaprojektowany.
Izolacja, rozstaw rur i jastrych decydują o efekcie
Sama obecność rur w podłodze nie gwarantuje równomiernego grzania. Efekt zależy od strat ciepła pomieszczenia, temperatury zasilania, rozstawu pętli, rodzaju jastrychu oraz wykończenia. Ja największą wagę przykładam do projektu i izolacji, bo właśnie te elementy najtrudniej poprawić po wykonaniu podłogi.
Jak dobrać izolację
Styropian powinien być przeznaczony do zastosowań podłogowych i dobrany do przewidywanych obciążeń. W podłodze na gruncie często układa się 15-20 cm izolacji, natomiast w stropie między ogrzewanymi kondygnacjami ważniejsza może być izolacja akustyczna oraz ograniczenie wysokości zabudowy.
Najgorszym błędem jest pozostawienie szczelin między płytami albo wciskanie rur w miękką, niestabilną izolację. Płyty powinny leżeć płasko, a ich krawędzie muszą się stykać. Każda pustka może później pracować pod jastrychem i zwiększać ryzyko pęknięć.
Rozstaw i długość pętli
Rozstaw rur dobiera się do zapotrzebowania na ciepło. W wielu instalacjach spotyka się 10-20 cm, przy czym mniejszy rozstaw stosuje się zwykle przy większych stratach ciepła, przy dużych przeszkleniach oraz w łazienkach. Przy ścianach zewnętrznych można zaprojektować gęstszy pas brzegowy.
Dla rury o średnicy 16 mm pojedyncza pętla ma często około 80-100 m, ale dokładna długość zależy od projektu i oporów hydraulicznych. Zbyt długa pętla może grzać nierówno, a zbyt krótka niepotrzebnie zwiększa liczbę obiegów i komplikuje rozdzielacz.
Rur nie powinno się prowadzić pod stałą zabudową, wanną obudowaną na stałe czy dużymi szafami bez prześwitu. W tych miejscach ciepło nie ma gdzie oddać energii, a sama podłoga może pracować w mniej korzystny sposób.
Przeczytaj również: Jaka wilgotność w domu przy 25°C? Sprawdź bezpieczny poziom
Jaką grubość powinien mieć jastrych
W klasycznej konstrukcji z rurą 16 mm całkowita grubość jastrychu często wynosi około 60-70 mm, a nad rurą pozostaje mniej więcej 45-50 mm materiału. Nie jest to jednak wartość obowiązująca dla każdego produktu. Jastrych anhydrytowy, cementowy, system niskoprofilowy i rozwiązania specjalne mają własne wymagania.
Zbyt cienka wylewka może pękać i nierównomiernie rozprowadzać temperaturę. Zbyt gruba zwiększa bezwładność, czyli czas potrzebny na nagrzanie i ostygnięcie podłogi. W domu z pompą ciepła nie musi to być wada, ale użytkownik powinien wtedy korzystać z pogodowego sterowania i unikać częstego, gwałtownego podnoszenia temperatury.
Wodna czy elektryczna konstrukcja podłogi
Określenie „ogrzewanie podłogowe” obejmuje dwa różne rozwiązania. Wodne ogrzewanie z rurami jest najczęściej wybierane do całego domu, natomiast elektryczne maty i kable sprawdzają się przede wszystkim w łazienkach, kuchniach, małych strefach oraz przy remontach.
| Cecha | Ogrzewanie wodne | Ogrzewanie elektryczne |
|---|---|---|
| Element grzewczy | Rury z wodą pod jastrychem | Maty, przewody lub folie grzewcze |
| Typowa konstrukcja | Izolacja, folia, rury, jastrych i posadzka | Podłoże, warstwa kleju lub masa wyrównawcza, przewód i okładzina |
| Najlepsze zastosowanie | Cały budynek, szczególnie z pompą ciepła | Małe pomieszczenia i modernizacje |
| Bezwładność | Większa przy grubym jastrychu | Zwykle mniejsza |
| Najważniejsze ograniczenie | Większa wysokość i bardziej złożony montaż | Koszt energii elektrycznej oraz konieczność zgodności z instalacją |
Przy elektrycznej macie pod płytkami nie wykonuje się zwykle klasycznego układu z grubą wylewką. Przewód zatapia się w kleju elastycznym lub masie przeznaczonej do tego systemu, a płytki układa zgodnie z instrukcją producenta. Folie grzewcze mają jeszcze inne wymagania i nie powinny być traktowane tak samo jak maty.
W obu wariantach ważny jest opór cieplny wykończenia. Płytki ceramiczne przekazują ciepło bardzo dobrze, panele i drewno wymagają sprawdzenia dopuszczenia do ogrzewania podłogowego. W przypadku wielu systemów przyjmuje się, że opór całego pokrycia nie powinien przekraczać około 0,15 m²K/W, ale zawsze decydują zalecenia producenta konkretnej podłogi.
Błędy, które później widać na rachunkach i posadzce
Najczęściej problemy nie wynikają z samego rodzaju rur, tylko z niedokładnego wykonania warstw. Kilka pozornie drobnych oszczędności potrafi stworzyć mostki cieplne, nierówne grzanie albo pęknięcia widoczne dopiero po ułożeniu płytek.
- Brak taśmy brzegowej powoduje, że rozszerzający się jastrych naciska na ściany.
- Przerwane lub zbyt małe dylatacje zwiększają ryzyko przypadkowych pęknięć dużych pól podłogi.
- Niechronione rury przy dylatacji mogą zostać uszkodzone podczas pracy płyty. W przejściu stosuje się tuleję lub peszel ochronny.
- Brak próby szczelności utrudnia wykrycie uszkodzenia przed zalaniem rur jastrychem.
- Uruchomienie ogrzewania zbyt wcześnie może zaburzyć wiązanie i schnięcie wylewki.
- Układanie podłogi bez pomiaru wilgotności zwiększa ryzyko odspajania kleju, pęcznienia paneli i zamykania wilgoci pod okładziną.
Dylatacja przyścienna powinna mieć zwykle około 8 mm i pozostać skuteczna przez całą wysokość jastrychu. Przy dużych pomieszczeniach, zmianie geometrii albo oddzielnych strefach grzewczych potrzebne są również dylatacje pośrednie. Rury przechodzące przez taką szczelinę należy zabezpieczyć, zamiast zalewać je bezpośrednio masą.
Po ułożeniu jastrychu trzeba odczekać czas wymagany przez producenta. Dla tradycyjnej wylewki cementowej często przyjmuje się około 21 dni przed rozpoczęciem wygrzewania, ale nie zastępuje to pomiaru wilgotności. Sam upływ czasu nie mówi, czy podłoże jest już gotowe pod płytki albo panele.
Wygrzewanie prowadzi się stopniowo, zaczynając od niskiej temperatury zasilania i zwiększając ją według instrukcji systemu. Wykonawca powinien zostawić protokół próby szczelności oraz wygrzewania. To niewielka formalność, która później pomaga przy odbiorze prac i w razie problemów z posadzką.
Jak sprawdzić układ przed zamknięciem podłogi
Przed zalaniem rur warto zrobić zdjęcia całej instalacji i zaznaczyć na planie przebieg pętli. Taka dokumentacja przydaje się przy wierceniu, montażu drzwi oraz późniejszych remontach. Ja traktuję ją jako równie ważną jak sam projekt, bo po wykonaniu jastrychu przebiegu rur nie da się już ocenić wzrokiem.
Praktyczna kontrola powinna obejmować kilka punktów:
- sprawdzenie równości i stabilności izolacji,
- kontrolę ciągłości taśmy brzegowej oraz folii,
- sprawdzenie rozstawu i zamocowania rur,
- wykonanie próby ciśnieniowej przed wylaniem jastrychu,
- kontrolę grubości przykrycia rur,
- wykonanie dylatacji zgodnie z projektem,
- pomiar wilgotności przed montażem warstwy wykończeniowej.
Nie zakrywałbym też instalacji bez sprawdzenia wysokości przy drzwiach, schodach i progach. Każdy dodatkowy centymetr izolacji, jastrychu lub okładziny trzeba uwzględnić przed rozpoczęciem prac, bo po wylaniu podłogi korekta poziomu jest bardzo trudna.
Od przekroju podłogi zależy późniejszy komfort
Dobrze wykonana konstrukcja zaczyna się od właściwej kolejności warstw, ale kończy dopiero na odpowiednim sterowaniu i wykończeniu. Największą różnicę robią szczelna izolacja, równomierny rozstaw rur, poprawny jastrych oraz zachowane dylatacje.
Jeśli buduję podłogówkę od podstaw, nie oszczędzam na projekcie i pomiarach. Jeśli modernizuję istniejącą podłogę, najpierw sprawdzam wysokość, nośność stropu i możliwość wykonania izolacji. To pozwala dobrać system, który rzeczywiście pasuje do budynku, zamiast później nadrabiać błędy wyższą temperaturą zasilania i większymi rachunkami.
