Wybór pompy ciepła, kotła czy mocy ogrzewania bez znajomości potrzeb budynku często kończy się przepłaceniem albo niedogrzaniem pomieszczeń. Pokażę, jak obliczyć zapotrzebowanie energetyczne domu, rozdzielić moc grzewczą od rocznej ilości energii oraz uwzględnić straty przez przegrody i wentylację. Dodam też prosty przykład, wskazówki do samodzielnego szacowania i sytuacje, w których lepiej zlecić obliczenia OZC.
Najważniejsze liczby trzeba odczytać z właściwego wskaźnika
- Moc grzewcza w kW mówi, jak duże obciążenie ma pokryć źródło ciepła przy mrozie.
- EUco w kWh/(m²·rok) opisuje energię użytkową potrzebną na ogrzewanie i wentylację.
- Straty wentylacyjne mogą stanowić dużą część bilansu, szczególnie przy nieszczelnym domu.
- EP nie jest rachunkiem za ogrzewanie, lecz wskaźnikiem zależnym także od rodzaju nośnika energii.
- Najpewniejszy wynik daje projektowe OZC według PN-EN 12831, a nie mnożenie metrażu przez przypadkowy współczynnik.
Najpierw trzeba rozdzielić moc od rocznego zużycia
W praktyce pod jednym określeniem kryją się dwie różne wartości. Zapotrzebowanie na moc cieplną podaje się w kilowatach i wykorzystuje przy doborze pompy ciepła, kotła, grzejników oraz instalacji. To odpowiedź na pytanie, ile ciepła budynek potrzebuje w najzimniejszym okresie.
Druga wartość to roczne zapotrzebowanie na energię, wyrażane zwykle w kWh/(m²·rok) albo w kWh/rok. Pokazuje, ile energii potrzeba w całym sezonie na ogrzewanie i wentylację. Dom może mieć moc projektową 6 kW, ale w ciągu roku zużyć kilka tysięcy kilowatogodzin energii użytkowej.
| Wskaźnik | Jednostka | Do czego służy |
|---|---|---|
| Moc obliczeniowa | kW | Dobór źródła ciepła i instalacji |
| EUco | kWh/(m²·rok) | Ocena jakości cieplnej budynku |
| EK | kWh/(m²·rok) | Energia dostarczona do budynku po uwzględnieniu sprawności instalacji |
| EP | kWh/(m²·rok) | Ocena nieodnawialnej energii pierwotnej, między innymi na potrzeby wymagań technicznych |
To rozróżnienie ma praktyczne znaczenie. Nie dobiera się pompy ciepła na podstawie samego EUco, podobnie jak nie powinno się oceniać kosztu ogrzewania wyłącznie na podstawie wskaźnika EP. Każda z tych liczb odpowiada na inne pytanie.
Jakie dane przygotować przed obliczeniami
Do wstępnego szacunku wystarczy kilka informacji, ale dokładne OZC wymaga znacznie pełniejszego opisu budynku. Zaczynam od danych, które najczęściej decydują o wyniku, zamiast od samej powierzchni użytkowej.
- powierzchnia i kubatura ogrzewanych pomieszczeń,
- powierzchnia ścian, dachu lub stropodachu oraz podłogi na gruncie,
- rodzaj i grubość izolacji,
- współczynniki przenikania ciepła U dla przegród i okien,
- lokalizacja domu oraz temperatura obliczeniowa dla danej strefy klimatycznej,
- temperatura utrzymywana w pomieszczeniach,
- rodzaj wentylacji i rzeczywista wydajność instalacji,
- informacja o mostkach cieplnych, szczelności oraz ewentualnym odzysku ciepła.
Współczynnik U określa, ile ciepła przenika przez metr kwadratowy przegrody przy różnicy temperatur wynoszącej 1 K. Im niższa jego wartość, tym lepiej izolowana ściana, dach, podłoga albo okno. Samo stwierdzenie, że dom jest „dobrze ocieplony”, jest zbyt ogólne, bo znaczenie ma również jakość wykonania i ciągłość izolacji.
Przy domu istniejącym warto zebrać rachunki za co najmniej jeden pełny sezon. Trzeba jednak odjąć energię zużywaną na ciepłą wodę użytkową, gotowanie i inne cele. Dobrym punktem odniesienia jest zużycie latem, gdy ogrzewanie nie pracuje. To nie zastąpi obliczeń projektowych, ale pozwala sprawdzić, czy wynik kalkulatora nie jest zupełnie oderwany od rzeczywistości.
Policz straty przez ściany, dach, okna i podłogę
Podstawowy wzór na stratę przez pojedynczą przegrodę jest prosty:
Q = U × A × ΔT
W tym zapisie Q oznacza stratę ciepła w watach, U to współczynnik przenikania ciepła, A jest powierzchnią przegrody, a ΔT oznacza różnicę między temperaturą wewnątrz i temperaturą obliczeniową na zewnątrz.
Przykładowo, ściana o powierzchni 100 m² i U równym 0,20 W/(m²·K), przy różnicy temperatur 32 K, traci około 640 W. Ten wynik trzeba policzyć osobno dla wszystkich przegród, a później dodać straty przez mostki cieplne.
Mostek cieplny to miejsce, w którym ciepło ucieka łatwiej niż przez sąsiadującą przegrodę. Typowymi przykładami są połączenia ścian z dachem, balkonami, nadprożami i fundamentami. W dokładnych obliczeniach uwzględnia się je przez współczynnik liniowy Ψ oraz długość danego połączenia. Pominięcie mostków może zaniżyć wynik, szczególnie w domu z balkonami, wykuszami albo skomplikowaną bryłą.
Do strat przez przenikanie dochodzą jeszcze straty na podłodze przy gruncie. Nie liczy się ich tak samo jak straty przez ścianę, ponieważ wpływ ma między innymi obwód budynku, rodzaj gruntu i izolacja krawędziowa. Właśnie dlatego kalkulatory oparte wyłącznie na metrażu potrafią dawać bardzo różne wyniki dla domów o tej samej powierzchni.
Wentylacja potrafi zmienić cały bilans
Ogrzane powietrze opuszcza budynek przez kratki, nieszczelności i kanały wentylacyjne. Jego miejsce zajmuje zimne powietrze z zewnątrz, które trzeba ponownie ogrzać. Dla wstępnego oszacowania straty wentylacyjne można wykorzystać wzór:
Qwent = 0,34 × n × V × ΔT
Współczynnik 0,34 wynika z ciepła właściwego i gęstości powietrza. Litera n oznacza liczbę wymian powietrza na godzinę, V to kubatura ogrzewanej części domu, a ΔT jest różnicą temperatur.
Załóżmy, że dom ma kubaturę 300 m³, przyjmujemy 0,5 wymiany powietrza na godzinę, a różnica temperatur wynosi 32 K. Strata wentylacyjna wyniesie około 1630 W. To sporo, dlatego nie traktuję wentylacji jako drobnego dodatku do bilansu.
W wentylacji mechanicznej z odzyskiem ciepła można orientacyjnie pomniejszyć tę stratę o sprawność wymiennika. Rekuperator o sprawności 85% nie oznacza jednak, że odzyskamy dokładnie 85% całej energii. Dochodzą straty na kanałach, nieszczelności, rozmrażanie i okresy pracy z pominięciem wymiennika. Do obliczeń projektowych potrzebne są rzeczywiste przepływy powietrza, a nie sama nazwa urządzenia.
Najczęstszy błąd polega na szczelnym wymianie okien bez zapewnienia prawidłowego nawiewu. Dom staje się wtedy bardziej szczelny, ale wentylacja grawitacyjna działa słabiej. Efektem mogą być wilgoć, zapachy i pleśń, mimo że teoretyczne straty ciepła wyglądają korzystnie.
Przykład obliczenia mocy grzewczej domu
Rozważmy parterowy dom o powierzchni 120 m² i kubaturze ogrzewanej 300 m³. Przyjmijmy temperaturę wewnętrzną 20°C, temperaturę obliczeniową na zewnątrz -12°C oraz łączny współczynnik strat przez przegrody na poziomie 180 W/K. Wartość 180 W/K obejmuje w tym uproszczonym przykładzie ściany, dach, okna, podłogę i mostki cieplne.
| Element bilansu | Obliczenie | Wynik |
|---|---|---|
| Straty przez przegrody | 180 W/K × 32 K | 5760 W |
| Straty wentylacyjne | 0,34 × 0,5 × 300 m³ × 32 K | 1630 W |
| Łączna strata chwilowa | 5760 W + 1630 W | 7390 W, czyli około 7,4 kW |
W takim uproszczeniu budynek potrzebuje około 7,4 kW mocy grzewczej przy przyjętych warunkach. Nie oznacza to automatycznie, że trzeba kupić urządzenie o mocy 10 albo 12 kW. Zbyt duże przewymiarowanie pogarsza pracę kotła, zwiększa liczbę cykli i może obniżyć efektywność pompy ciepła.

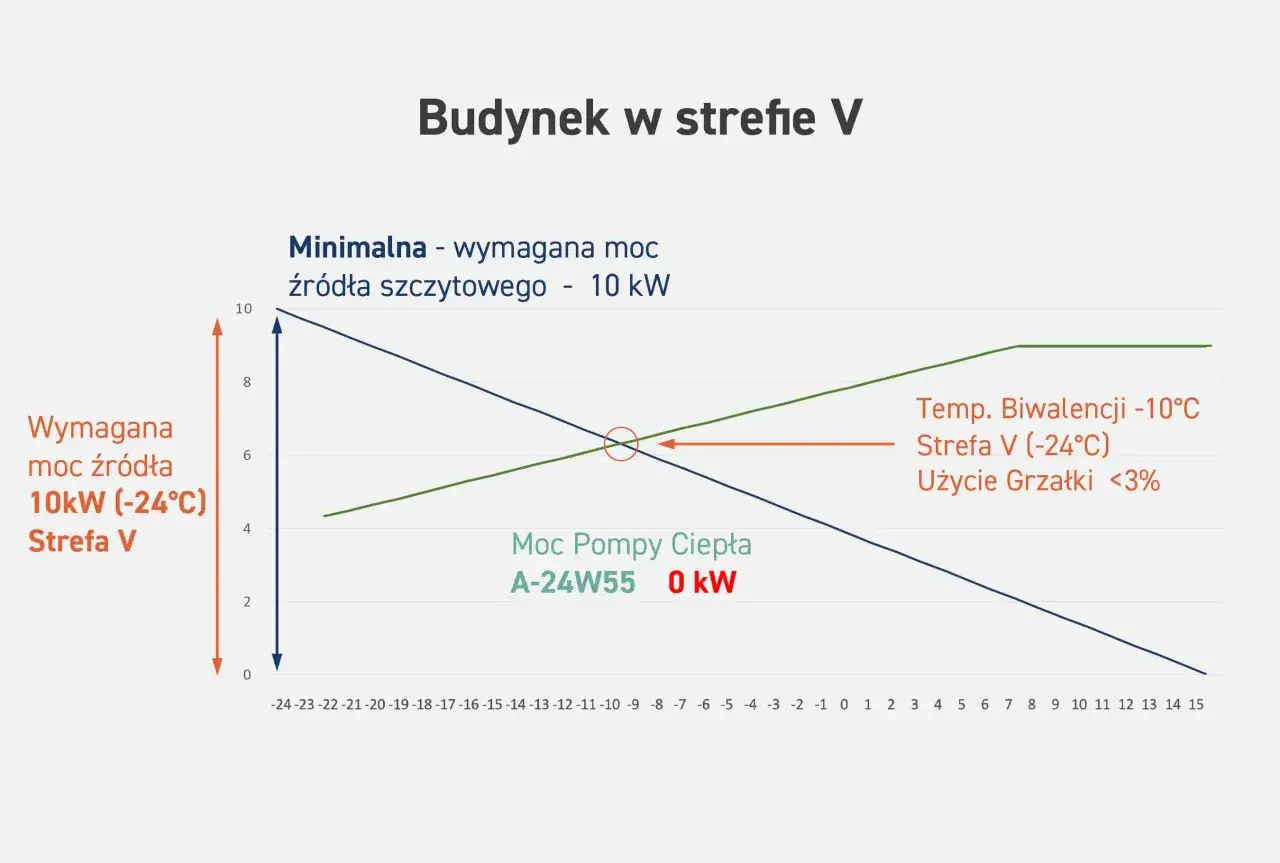

Ostateczny dobór zależy również od przygotowania ciepłej wody, możliwości modulacji, rodzaju instalacji i sposobu sterowania. Dla pompy ciepła sprawdzam przede wszystkim moc przy temperaturze obliczeniowej, a nie tylko moc podawaną w nazwie modelu przy łagodniejszych warunkach.
Jak oszacować roczne zużycie energii
Do szybkiego rachunku można pomnożyć powierzchnię ogrzewaną przez wskaźnik rocznego zapotrzebowania na energię użytkową. Jeśli dom o powierzchni 120 m² ma EUco na poziomie 45 kWh/(m²·rok), wynik wynosi:
120 m² × 45 kWh/(m²·rok) = 5400 kWh/rok
To energia użytkowa na ogrzewanie i wentylację, a niekoniecznie ilość prądu pobranego przez pompę ciepła. Przy sezonowym współczynniku efektywności SCOP równym 3,5 samo ogrzewanie wymagałoby orientacyjnie około 1540 kWh energii elektrycznej. W praktyce trzeba jeszcze uwzględnić pracę pomp obiegowych, grzałki, rozmrażanie oraz ciepłą wodę.
Dla starszego domu wynik może być wielokrotnie wyższy. Wskaźnik 120 kWh/(m²·rok) dla tego samego metrażu oznacza już około 14 400 kWh energii użytkowej rocznie. Taka różnica pokazuje, dlaczego ocieplenie przegród i ograniczenie niekontrolowanej infiltracji często daje większy efekt niż sama wymiana źródła ciepła.
Nie należy mylić EUco z EP. Według informacji serwisu Budowlane ABC maksymalna wartość EP dla nowych domów jednorodzinnych wynosi 70 kWh/(m²·rok) w zakresie ogrzewania, wentylacji i przygotowania ciepłej wody. EP zależy jednak od zastosowanego paliwa oraz sposobu wytwarzania energii, więc nie służy do prostego przewidywania rachunku.
Kiedy wystarczy szacunek, a kiedy potrzebne jest OZC
Wstępny rachunek ma sens przy porównywaniu wariantów albo ocenie, czy termomodernizacja przyniesie zauważalną poprawę. Można go wykonać na podstawie przegród, kubatury, wentylacji i rachunków. Trzeba tylko wyraźnie traktować go jako orientację, a nie projekt instalacji.
Profesjonalne OZC warto zamówić przed wyborem pompy ciepła, przy projektowaniu ogrzewania podłogowego, w dużym remoncie oraz wtedy, gdy budynek ma nietypową bryłę. Obliczenia uwzględniają strefę klimatyczną, pomieszczenia, mostki cieplne, wentylację i obciążenie każdego pokoju. Dzięki temu wiadomo nie tylko, jaką moc ma mieć źródło ciepła, ale też ile ciepła powinno trafić do poszczególnych pomieszczeń.
Nie ufałbym metodzie polegającej na mnożeniu powierzchni przez 100 W/m² bez sprawdzenia izolacji. Taki zapas bywa wygodny dla sprzedawcy urządzenia, ale dla właściciela oznacza większy koszt zakupu i gorszą pracę systemu. Najdroższy błąd to nie brak kilku procent rezerwy, lecz wieloletnie ogrzewanie źle dobranym urządzeniem.
Co sprawdzić przed zamówieniem urządzenia
- Czy obliczenia dotyczą mocy projektowej, czy rocznej energii w kWh?
- Czy uwzględniono wentylację, infiltrację i odzysk ciepła?
- Czy powierzchnia oznacza część ogrzewaną, a nie cały metraż budynku?
- Czy podano temperaturę obliczeniową właściwą dla lokalizacji?
- Czy mostki cieplne są policzone, czy tylko pominięte?
- Czy moc pompy ciepła została podana dla temperatury, przy której rzeczywiście pracuje instalacja?
- Czy wynik obejmuje wyłącznie ogrzewanie, czy również ciepłą wodę?
Dobrze przygotowany raport powinien pozwolić odtworzyć tok obliczeń. Jeżeli widzę wyłącznie końcową liczbę bez kubatury, temperatur, wentylacji i parametrów przegród, traktuję ją ostrożnie. W przypadku istniejącego domu rachunki za energię są świetnym testem rzeczywistości, ale nie zastępują analizy przy planowaniu nowej instalacji.
Od bilansu cieplnego do rozsądnej decyzji
Najprostsza droga prowadzi od danych budynku, przez straty przenikania i wentylacji, do mocy obliczeniowej. Dopiero później warto przeliczać roczną energię użytkową na zużycie prądu, gazu czy paliwa, ponieważ sprawność każdego systemu jest inna.
Jeśli potrzebuję tylko orientacyjnego wyniku, korzystam z powierzchni, kubatury, współczynników U i realnego zużycia z rachunków. Jeśli wybieram pompę ciepła albo przebudowuję cały system ogrzewania, zamawiam OZC. Rzetelne obliczenia zwykle kosztują mniej niż pomyłka w doborze urządzenia, która będzie wracać w rachunkach i komforcie przez wiele lat.
