Gdy manometr kotła pokazuje coraz wyższe ciśnienie, a zawór bezpieczeństwa zaczyna wypuszczać wodę, przyczyną często jest niewłaściwie zamontowane lub źle ustawione naczynie przeponowe. Wyjaśniam, gdzie najlepiej je podłączyć w instalacji centralnego ogrzewania, jak ustawić ciśnienie wstępne, jakie elementy zamontować obok oraz kiedy zasada montażu na powrocie nie wystarczy.
Najbezpieczniejszy układ to chłodny powrót po stronie ssawnej pompy
- Najczęstsze miejsce to główny przewód powrotny, możliwie blisko kotła lub innego źródła ciepła.
- Naczynie powinno znajdować się po stronie ssawnej pompy obiegowej, gdzie ciśnienie jest stabilniejsze.
- Trzeba zapewnić dostęp do wentyla, uchwytu i zaworu serwisowego.
- Ciśnienie wstępne ustawia się przy opróżnionym wodnym przyłączu naczynia, a nie na rozgrzanej instalacji.
- Naczynie do c.o. i naczynie do c.w.u. to dwa różne urządzenia, których nie należy zamieniać.
Najlepsze miejsce jest na powrocie przy źródle ciepła

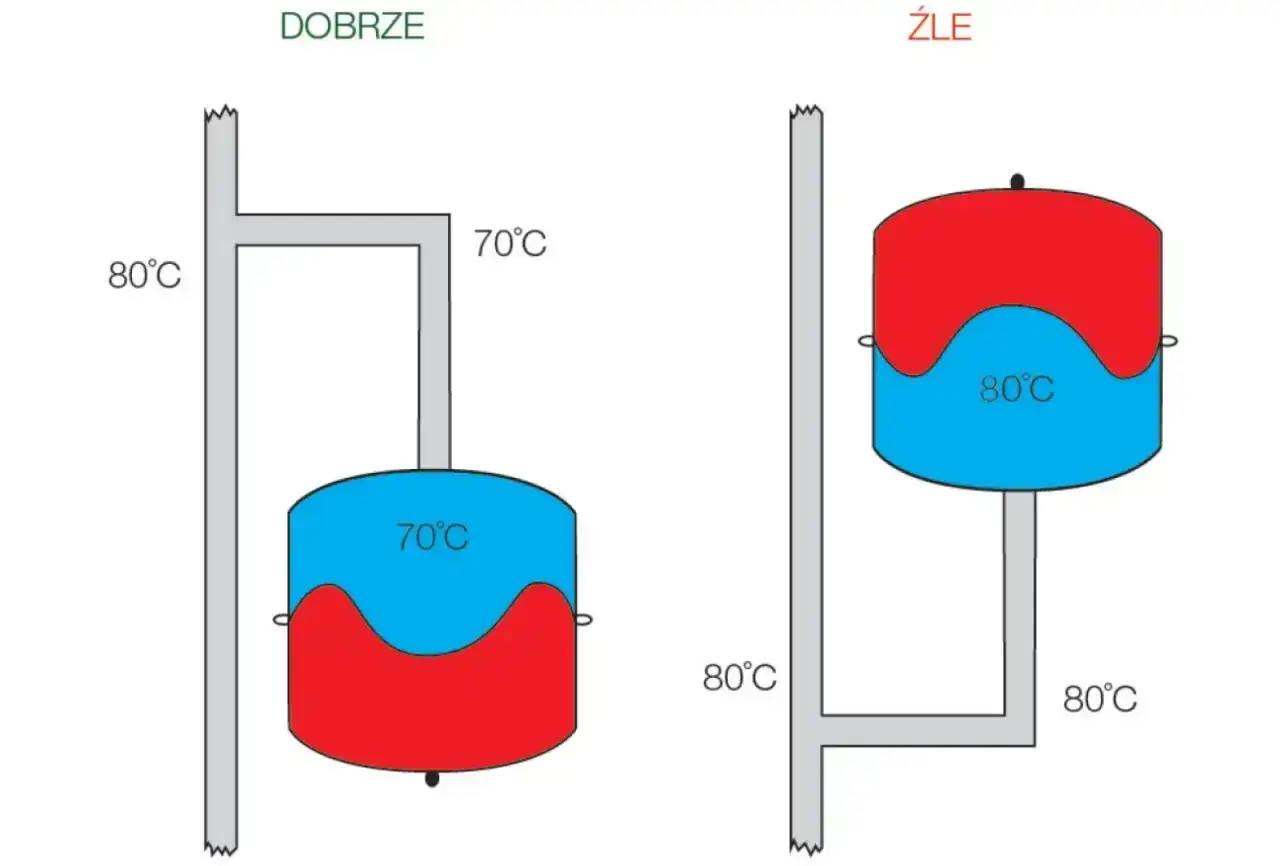

W zamkniętej instalacji centralnego ogrzewania naczynie przeponowe najczęściej podłącza się do głównego przewodu powrotnego, w pobliżu kotła, pompy ciepła albo innego źródła ciepła. Powrót prowadzi chłodniejszą wodę, więc membrana i korpus naczynia pracują w łagodniejszych warunkach niż na gorącym zasilaniu.
Nie chodzi jednak wyłącznie o odległość od kotła. Najważniejszy jest punkt względem pompy. Naczynie powinno być wpięte po stronie ssawnej pompy obiegowej, czyli tam, skąd pompa pobiera wodę. W typowym układzie z pompą na zasilaniu oznacza to powrót przed pompą, patrząc zgodnie z kierunkiem przepływu.
| Miejsce podłączenia | Ocena rozwiązania | Dlaczego |
|---|---|---|
| Powrót blisko kotła, po stronie ssawnej pompy | Najlepszy wybór | Niższa temperatura i stabilniejsze ciśnienie. |
| Gorące zasilanie za kotłem | Zwykle niezalecane | Wyższa temperatura obciąża membranę. |
| Powrót za pompą | Zależne od układu | Pompa może zmieniać ciśnienie w punkcie przyłączenia. |
| Daleka gałąź instalacji | Rozwiązanie awaryjne | Większa wrażliwość na zmiany przepływu i możliwość odcięcia. |
Jeżeli pompa znajduje się na powrocie, nie stosuję automatycznie zasady „zawsze przed pompą”. Sprawdzam kierunek przepływu i stronę ssawną, a przy kotle z fabrycznym wyposażeniem hydraulicznym kieruję się schematem producenta. To drobne rozróżnienie ma większe znaczenie niż sama nazwa rury.
Dlaczego strona ssawna pompy ma tak duże znaczenie
Naczynie przeponowe ma za zadanie przejąć przyrost objętości wody powstający podczas nagrzewania. W środku znajduje się elastyczna membrana, która oddziela wodę od poduszki gazowej. Dzięki temu wzrost temperatury nie powoduje gwałtownego skoku ciśnienia w całym układzie.
Pompa obiegowa wytwarza różnicę ciśnień między stroną ssawną i tłoczną. Jeśli naczynie zostanie podłączone po stronie tłocznej, jego praca może być mniej stabilna, a ciśnienie w instalacji będzie mocniej reagowało na uruchamianie pompy. W praktyce może to oznaczać zapowietrzanie grzejników, wahania manometru albo częstsze otwieranie zaworu bezpieczeństwa.
Powrót nie jest jednak magicznym miejscem, które rozwiąże każdy problem. Jeśli naczynie jest za małe, ma uszkodzoną membranę albo nieprawidłowe ciśnienie wstępne, nawet prawidłowe podłączenie nie zapewni spokojnej pracy. Lokalizacja i dobór urządzenia muszą się wzajemnie zgadzać.
Jak przygotować miejsce do bezpiecznego montażu

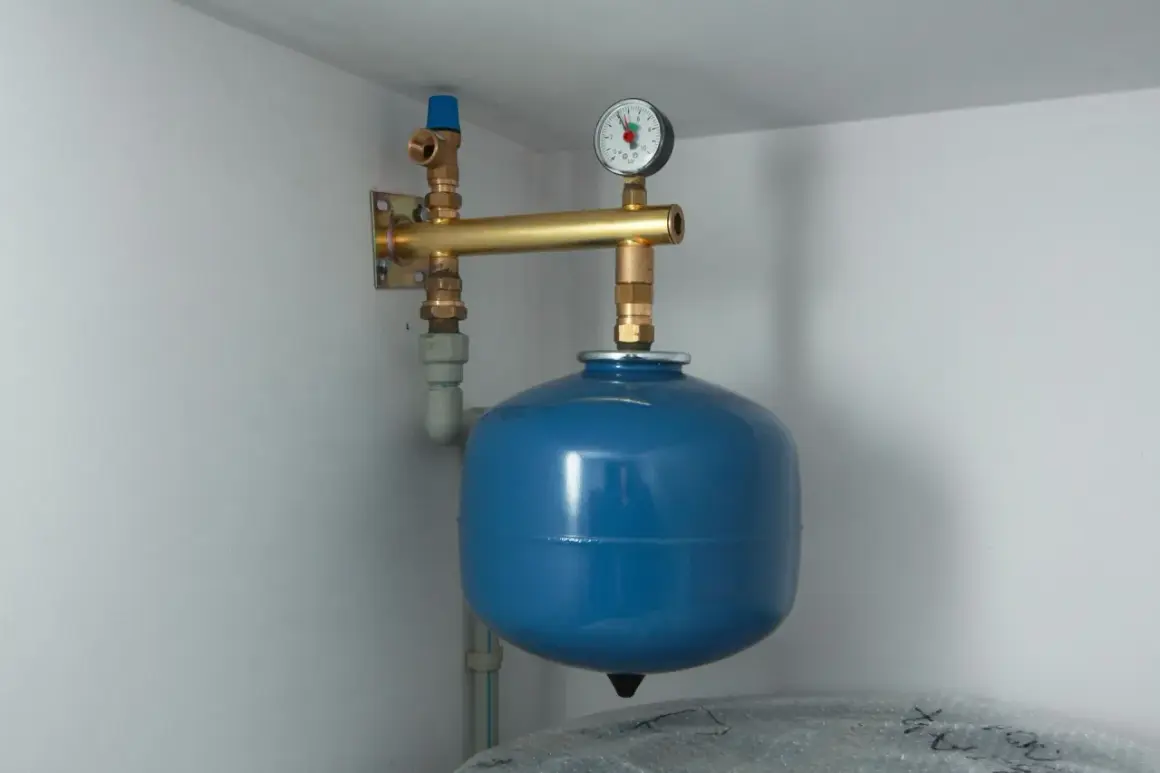

Zadbaj o odpowiednią pozycję i podparcie
Małe naczynia wiszące montuje się na solidnym uchwycie, a większe modele zwykle ustawia na własnych nogach. Nie wieszam ciężkiego zbiornika na przypadkowym odcinku rury. Naczynie o pojemności 25 litrów po napełnieniu waży ponad 25 kg plus ciężar własny, dlatego konstrukcja musi przenieść pełne obciążenie i nie może przenosić drgań na instalację.
Pozycję pionową lub poziomą dobiera się zgodnie z instrukcją konkretnego modelu. Trzeba też zostawić miejsce na odczyt tabliczki znamionowej, pomiar ciśnienia na wentylu Schradera oraz demontaż. Montaż w ciasnej wnęce za kotłem utrudnia późniejszą kontrolę i często kończy się wymianą całego urządzenia tylko dlatego, że nie można go wygodnie odłączyć.
Nie pomijaj armatury serwisowej
Przy naczyniu warto zastosować zawór odcinający z funkcją opróżniania albo gotowe złącze serwisowe. Ułatwia ono kontrolę ciśnienia i wymianę zbiornika bez spuszczania wody z całej instalacji. Zawór nie może jednak zostać przypadkowo zamknięty podczas normalnej pracy, ponieważ odcięte naczynie przestaje chronić układ.
W instalacji powinny znajdować się także prawidłowo dobrany zawór bezpieczeństwa i manometr. Zawór bezpieczeństwa musi mieć możliwość zadziałania niezależnie od położenia zaworu serwisowego przy naczyniu. Nie montuję też zbiornika w miejscu narażonym na mróz, zalanie lub stały kontakt z bardzo gorącą rurą.
Ciśnienie wstępne ustawia się przed napełnieniem instalacji
Samo miejsce montażu nie wystarczy. Naczynie musi mieć prawidłowo ustawioną poduszkę gazową. Pomiar wykonany przy pełnym ciśnieniu wody może dać mylący wynik, dlatego regulację wykonuje się na zimnej instalacji, po stronie wodnej pozbawionej ciśnienia.
- Wyłącz źródło ciepła i poczekaj, aż woda ostygnie.
- Odizoluj naczynie zaworem serwisowym, jeśli taki zamontowano, i spuść ciśnienie z jego króćca wodnego.
- Zmierz ciśnienie na wentylu gazowym manometrem przeznaczonym do naczyń.
- Ustaw wartość zgodną z projektem, instrukcją kotła i wysokością instalacji.
- Napełnij układ, odpowietrz grzejniki oraz sprawdź zachowanie manometru podczas nagrzewania.
Do orientacyjnych obliczeń można przyjąć, że 10 metrów różnicy wysokości odpowiada około 1 barowi ciśnienia hydrostatycznego. Jeżeli najwyższy grzejnik znajduje się 6 metrów nad naczyniem, sama wysokość daje około 0,6 bar. Ciśnienie robocze na zimnej instalacji musi jednak uwzględniać minimalne wymagania kotła, zapas bezpieczeństwa i zalecenia producenta.
W domu jednorodzinnym często spotyka się zimne ciśnienie rzędu 1,0-1,5 bar, ale nie jest to uniwersalna wartość dla każdej instalacji. Fabryczne 1,5 bar na naczyniu nie oznacza, że trzeba pozostawić tę nastawę bez sprawdzenia. Zbyt wysokie ciśnienie wstępne ogranicza ilość wody, którą membrana może przyjąć, a zbyt niskie powoduje niepotrzebne przeciążenie naczynia.
Po uruchomieniu obserwuję manometr podczas pełnego cyklu grzania. Niewielki wzrost jest normalny, natomiast szybkie dojście do nastawy zaworu bezpieczeństwa, ubytek wody lub duże skoki ciśnienia wskazują na problem z doborem, ciśnieniem albo szczelnością.
Kiedy trzeba zastosować inne rozwiązanie
Kocioł z wbudowanym naczyniem
W wielu kotłach gazowych i pompach ciepła naczynie jest już zamontowane wewnątrz urządzenia. Dodatkowy zbiornik dobiera się dopiero po sprawdzeniu pojemności tego fabrycznego oraz objętości całej instalacji. Bez takiej analizy można zamontować urządzenie, które nie poprawi sytuacji albo będzie pracowało w nieprawidłowych warunkach.
Instalacja z buforem lub sprzęgłem
Przy buforze, sprzęgle hydraulicznym i kilku pompach lokalizacja zależy od schematu całego układu. Zwykle nadal wybiera się główny powrót w pobliżu źródła ciepła, ale trzeba sprawdzić, czy naczynie przejmuje rozszerzalność całej objętości wody. Czasem obieg źródła i obiegi grzewcze wymagają osobnych zabezpieczeń.
Naczynie do ciepłej wody użytkowej
Naczynie przeponowe c.w.u. montuje się na przewodzie zimnej wody doprowadzającej do zasobnika, zwykle za zaworem zwrotnym i w odcinku, w którym rozszerzająca się woda nie może cofać się do sieci. Naczynie czerwone do c.o. nie jest zamiennikiem modelu przeznaczonego do wody użytkowej.
Przeczytaj również: Zaraza ogórków - czym opryskać rośliny?
Układ otwarty i kocioł na paliwo stałe
W tradycyjnej instalacji otwartej stosuje się naczynie otwarte umieszczone w najwyższym punkcie, a nie przeponowy zbiornik ciśnieniowy. Zamiana jednego rozwiązania na drugie wymaga sprawdzenia dopuszczeń kotła, zabezpieczeń i całego projektu instalacji. Przy urządzeniach na paliwo stałe nie należy kierować się samym wyglądem istniejącego układu.
Błędy, które najczęściej psują działanie naczynia
- Montaż na gorącym zasilaniu bez uzasadnienia w dokumentacji urządzenia.
- Podłączenie po stronie tłocznej pompy i pominięcie rzeczywistego punktu neutralnego ciśnienia.
- Zastosowanie naczynia do c.w.u. w instalacji grzewczej albo odwrotnie.
- Brak stabilnego uchwytu i przenoszenie ciężaru zbiornika na cienką rurę przyłączeniową.
- Zakrycie wentyla gazowego, tabliczki znamionowej lub zaworu spustowego.
- Pomiar ciśnienia wstępnego bez wcześniejszego obniżenia ciśnienia po stronie wodnej.
- Pozostawienie zamkniętego zaworu odcinającego przy naczyniu.
- Dobór pojemności wyłącznie na podstawie mocy kotła, bez uwzględnienia ilości wody i temperatury pracy.
Z mojego punktu widzenia najbardziej podstępny jest ostatni błąd. Instalacja może działać poprawnie przez kilka tygodni, a problem pojawia się dopiero przy mrozie, gdy kocioł pracuje długo i objętość podgrzewanej wody rośnie najbardziej. Dlatego naczynie dobiera się do całego układu, nie tylko do samego źródła ciepła.
Dobre miejsce poznasz po spokojnej pracy instalacji
W typowym zamkniętym układzie c.o. zacząłbym od głównego powrotu przy kotle, po stronie ssawnej pompy, z łatwym dostępem do armatury serwisowej. Potem sprawdziłbym pozycję zbiornika, jego podparcie, typ membrany i ciśnienie wstępne. Taki zestaw decyzji ma większe znaczenie niż samo przesunięcie naczynia o kilkadziesiąt centymetrów.
Jeśli manometr po rozgrzaniu pokazuje tylko umiarkowany wzrost, zawór bezpieczeństwa pozostaje suchy, a ciśnienie po ostygnięciu wraca do podobnej wartości, układ najprawdopodobniej działa prawidłowo. Gdy pojawiają się duże wahania, ubytki wody lub szybkie skoki ciśnienia, nie wystarczy przestawić zbiornika. Trzeba sprawdzić jego pojemność, membranę, ciśnienie wstępne i drożność przyłącza, a przy bardziej złożonej instalacji zlecić ocenę instalatorowi.
