Gdy w łazience nie ma ciepłej wody, sam montaż podgrzewacza nie jest trudny tylko na papierze. W praktyce trzeba jednocześnie dopasować urządzenie do przepływu prysznica, przygotować bezpieczne przyłącze wodne i sprawdzić, czy instalacja elektryczna udźwignie obciążenie. Poniżej pokazuję, jak podłączyć podgrzewacz wody do prysznica, jakie elementy są potrzebne, gdzie najczęściej pojawiają się błędy i kiedy lepiej zlecić pracę fachowcowi.
Bezpieczne podłączenie zaczyna się od właściwego typu urządzenia
- Podgrzewacz przepływowy wymaga zwykle mocy 15-27 kW, jeśli ma zasilać standardowy prysznic.
- Bojler pojemnościowy potrzebuje zaworu bezpieczeństwa i nie może zostać włączony przed całkowitym napełnieniem wodą.
- Dedykowany obwód elektryczny, przewód ochronny PE i wyłącznik różnicowoprądowy są ważniejsze niż samo podłączenie przewodów.
- Przepływ 6-8 l/min wystarcza do zwykłej słuchawki, ale deszczownica może wymagać większej mocy.
- Podłączenie gazowe i prace przy instalacji elektrycznej powinien wykonać instalator z odpowiednimi uprawnieniami.
Najpierw wybierz odpowiedni rodzaj podgrzewacza
Do prysznica stosuje się przede wszystkim podgrzewacze przepływowe oraz pojemnościowe, potocznie nazywane bojlerami. Różnica jest zasadnicza. Pierwszy ogrzewa wodę dopiero w chwili odkręcenia kranu, a drugi przechowuje wcześniej podgrzaną wodę w zbiorniku.
| Rodzaj urządzenia | Typowe zastosowanie | Najważniejsze wymagania |
|---|---|---|
| Przepływowy elektryczny | Jeden prysznic, mała łazienka, domek letniskowy | Duża moc, osobny obwód, odpowiedni przepływ wody |
| Pojemnościowy elektryczny | Prysznic i inne punkty poboru w domu | Miejsce na zbiornik, zawór bezpieczeństwa, czas nagrzewania |
| Przepływowy gazowy | Duże zużycie wody przy dostępnej instalacji gazowej | Wentylacja, odprowadzanie spalin i montaż przez specjalistę |
Do zwykłego prysznica ze słuchawką o przepływie około 6 l/min najczęściej wybiera się urządzenie o mocy 15-18 kW. Przy deszczownicy zużywającej 8-10 l/min bardziej realistyczny jest zakres 24-27 kW. Słabszy model może podgrzewać wodę poprawnie, ale tylko przy bardzo małym strumieniu.
Do wstępnego oszacowania mocy można przyjąć wzór P = 0,0698 × przepływ × różnica temperatur. Dla 6 l/min, wody zimnej o temperaturze 10°C i oczekiwanych 45°C otrzymujemy około 14,7 kW. To pokazuje, dlaczego mały podgrzewacz 3,5 kW przeznaczony do umywalki zwykle nie nadaje się do komfortowego prysznica.
Sprawdź miejsce montażu i przygotuj przyłącza

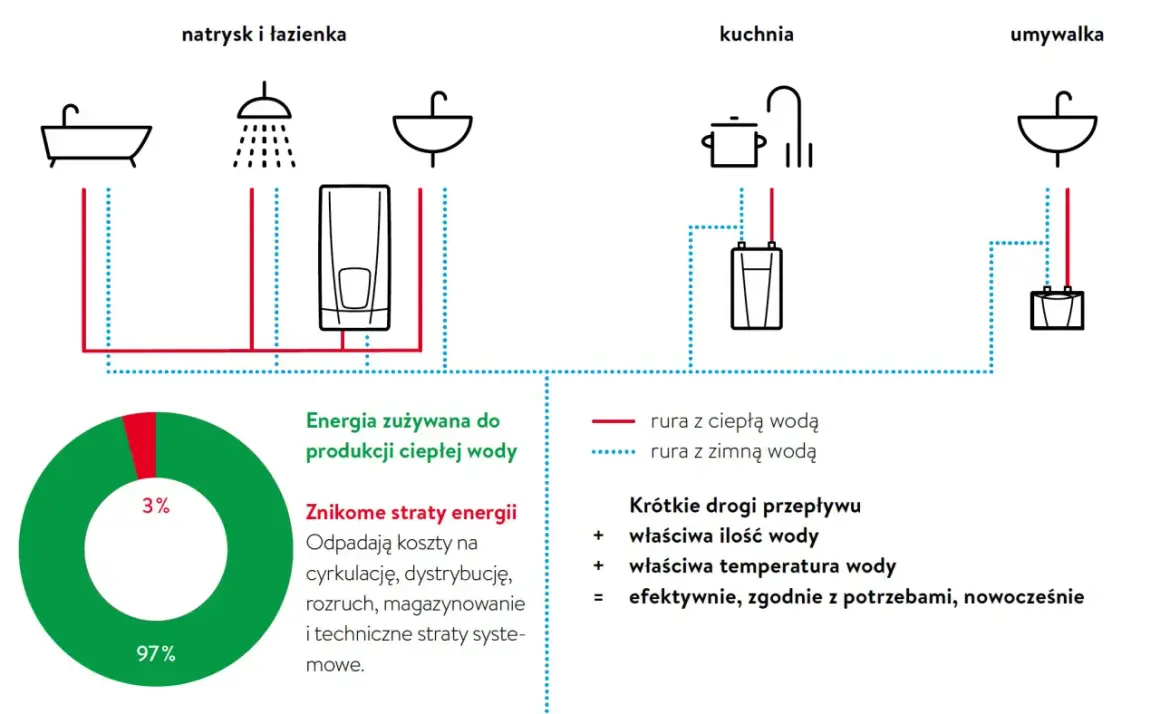

Urządzenie montuje się możliwie blisko punktu poboru, ponieważ krótka rura oznacza mniejsze straty ciepła i krótsze oczekiwanie na gorącą wodę. Podgrzewacz nie powinien jednak znajdować się w miejscu, w którym bezpośrednio oblewają go krople z prysznica. Dokładne wymagania dotyczące stref ochronnych zawsze sprawdzam w instrukcji konkretnego modelu.
Przed rozpoczęciem prac trzeba ustalić, czy ściana wytrzyma ciężar urządzenia. Mały podgrzewacz przepływowy jest lekki, ale bojler o pojemności 80 litrów po napełnieniu waży ponad 100 kg. W przypadku ściany z karton-gipsu potrzebne jest solidne wzmocnienie albo niezależny stelaż.
Do przygotowania instalacji wodnej zwykle potrzebne są:
- zawór odcinający na doprowadzeniu zimnej wody,
- filtr mechaniczny, jeśli woda niesie zanieczyszczenia,
- odpowiednie złączki i uszczelki,
- zawór bezpieczeństwa dla podgrzewacza pojemnościowego,
- przewód odprowadzający wodę z zaworu bezpieczeństwa do kanalizacji lub bezpiecznego odpływu,
- rury i wężyki dopuszczone do temperatury oraz ciśnienia pracy urządzenia.
Przy podgrzewaczu przepływowym szczególnie ważny jest minimalny przepływ uruchamiający grzałkę. Jeśli ciśnienie w instalacji jest niskie, a słuchawka ma bardzo małe otwory, urządzenie może wyłączać się podczas kąpieli. Z tego powodu nie dobieram armatury wyłącznie pod wygląd. Parametry słuchawki i podgrzewacza muszą do siebie pasować.
Podłącz instalację wodną krok po kroku
Wariant z podgrzewaczem przepływowym
Po zamknięciu głównego zaworu wody doprowadza się zimną wodę do króćca oznaczonego najczęściej jako IN albo kolorem niebieskim. Na wejściu montuje się zawór odcinający, a jeśli producent przewiduje taki element, również filtr i ogranicznik przepływu.
Wyjście ciepłej wody, oznaczone zwykle jako OUT lub kolorem czerwonym, łączy się z dedykowanym zestawem prysznicowym albo baterią. Nie zamieniam króćców miejscami. Odwrotne podłączenie może uniemożliwić pracę czujnika przepływu, doprowadzić do błędów sterownika lub uszkodzić urządzenie.
Po skręceniu połączeń odkręcam wodę bez włączania prądu. Otwieram prysznic i czekam, aż z instalacji przestaną uchodzić pęcherzyki powietrza. Dopiero wtedy sprawdzam wszystkie gwinty i połączenia pod kątem najmniejszego nawet przecieku.
Wariant z bojlerem pojemnościowym
W bojlerze zimna woda trafia do króćca oznaczonego kolorem niebieskim. Na tym przyłączu należy zamontować zawór bezpieczeństwa zgodnie ze schematem producenta. Nie wolno montować zaworu odcinającego między zaworem bezpieczeństwa a zbiornikiem, ponieważ zablokowałoby to ujście wody przy wzroście ciśnienia.
Z króćca czerwonego prowadzi się ciepłą wodę do baterii prysznicowej. W czasie nagrzewania z zaworu bezpieczeństwa może pojawić się niewielkie kapanie. To normalna reakcja na rozszerzanie się wody, ale wylot zaworu musi pozostać drożny i mieć możliwość odprowadzenia wody.
Przed pierwszym podłączeniem zasilania otwieram dopływ zimnej wody i kran po stronie ciepłej. Gdy z baterii wypływa równy strumień bez powietrza, zbiornik jest napełniony. Włączenie pustego bojlera może spalić grzałkę w bardzo krótkim czasie.
Podłączenie elektryczne zostaw osobie z uprawnieniami
Duży błąd stanowi podłączanie mocnego podgrzewacza do przypadkowego gniazdka. Model 15-18 kW pobiera znacznie więcej prądu niż typowe urządzenia łazienkowe, dlatego najczęściej wymaga osobnego obwodu z rozdzielnicy. Wersje 21-27 kW zwykle pracują w układzie wielofazowym, ale ostateczny sposób zasilania wynika z instrukcji konkretnego urządzenia.
Elektryk powinien sprawdzić między innymi moc przyłączeniową budynku, zabezpieczenie przedlicznikowe, długość i sposób ułożenia przewodu, spadek napięcia, zabezpieczenie nadprądowe oraz obecność przewodu ochronnego PE. Nie podaję jednego uniwersalnego przekroju przewodu, ponieważ sama moc urządzenia nie wystarcza do jego prawidłowego doboru.
W obwodzie powinny znaleźć się ochrona różnicowoprądowa, właściwe zabezpieczenie nadprądowe oraz możliwość bezpiecznego odłączenia urządzenia. RCD o prądzie różnicowym 30 mA jest często stosowany w obwodach łazienkowych, ale jego rodzaj i konfigurację dobiera elektryk do instalacji oraz wymagań producenta.
Przy podgrzewaczu przepływowym kolejność prac jest prosta, ale wykonuje ją fachowiec. Najpierw wyłącza zasilanie, sprawdza brak napięcia, prowadzi przewody zgodnie ze schematem urządzenia, dokręca zaciski i wykonuje pomiary ochronne. Kolory przewodów nie zastępują pomiarów i nie powinny być jedyną podstawą oceny instalacji.
Jeżeli planowany jest podgrzewacz gazowy, dochodzi kontrola wentylacji, przewodu spalinowego, szczelności instalacji i dopływu powietrza. Tego montażu nie wykonuję samodzielnie. Potrzebny jest instalator z uprawnieniami gazowymi, a w określonych sytuacjach również odbiór przewodu kominowego.
Uruchomienie, testy i typowe błędy
Po wykonaniu połączeń hydraulicznych sprawdzam instalację przy zamkniętej obudowie lub zgodnie z procedurą producenta. Woda powinna płynąć stabilnie, bez stuków, gwałtownych zmian temperatury i wycieków. Przy podgrzewaczu przepływowym testuję urządzenie przy kilku ustawieniach strumienia, ponieważ problem może ujawnić się dopiero przy małym przepływie.
Najczęściej spotykam następujące błędy:
- podłączenie mocnego urządzenia do zwykłego obwodu gniazdowego,
- brak przewodu ochronnego albo niesprawna ochrona różnicowoprądowa,
- zamiana wejścia zimnej wody z wyjściem ciepłej,
- brak zaworu bezpieczeństwa przy bojlerze,
- zasłonięcie lub zatkanie odpływu z zaworu bezpieczeństwa,
- włączenie zbiornika przed jego napełnieniem,
- zastosowanie zbyt mocno ograniczającej przepływ słuchawki prysznicowej,
- montaż urządzenia w miejscu narażonym na bezpośredni strumień wody.
Niepokojące są powtarzające się zadziałania zabezpieczenia, zapach spalenizny, pulsowanie temperatury, głośne trzaski oraz kapanie niezwiązane z nagrzewaniem. W takiej sytuacji wyłączam urządzenie i zamykam dopływ wody, zamiast wielokrotnie resetować zabezpieczenie.
Przeczytaj również: Jak podłączyć rozdzielnicę elektryczną? Praktyczny poradnik
Ile kosztuje przygotowanie instalacji
Przy gotowych przyłączach sama robocizna przy prostym montażu bojlera często mieści się w granicach 400-800 zł. Jeżeli trzeba poprowadzić nowy obwód elektryczny, przerobić rury, zamontować reduktor ciśnienia lub wykonać odpływ z zaworu bezpieczeństwa, koszt może wzrosnąć do 1000-1500 zł albo więcej. Podgrzewacz przepływowy o dużej mocy wymaga zwykle osobnej wyceny elektryka.
Najdroższa pomyłka polega na kupieniu urządzenia przed sprawdzeniem instalacji. Sama wymiana słuchawki czy baterii nie rozwiąże problemu, jeśli dom nie ma odpowiedniej mocy przyłączeniowej. Ja najpierw sprawdzam warunki elektryczne i ciśnienie wody, a dopiero później wybieram konkretny model.
Dobry montaż zaczyna się przed zakupem urządzenia
Jeżeli potrzebuję ciepłej wody tylko pod prysznicem i mam odpowiednie zasilanie, podgrzewacz przepływowy zajmuje mało miejsca i działa bez oczekiwania na nagrzanie zbiornika. Gdy ważniejsza jest możliwość zasilania kilku punktów albo instalacja elektryczna ma ograniczoną moc, praktyczniejszy może być bojler pojemnościowy o dobranej pojemności.
Najbezpieczniejszy plan wygląda następująco: sprawdzam typ instalacji, mierzę realny przepływ wody, wybieram urządzenie zgodne z instrukcją, przygotowuję osobne zabezpieczenia i dopiero wtedy wykonuję podłączenie. Woda i prąd w jednej łazience nie wybaczają skrótów, dlatego oszczędność na fachowym montażu może szybko zamienić się w kosztowną awarię albo zagrożenie dla domowników.
