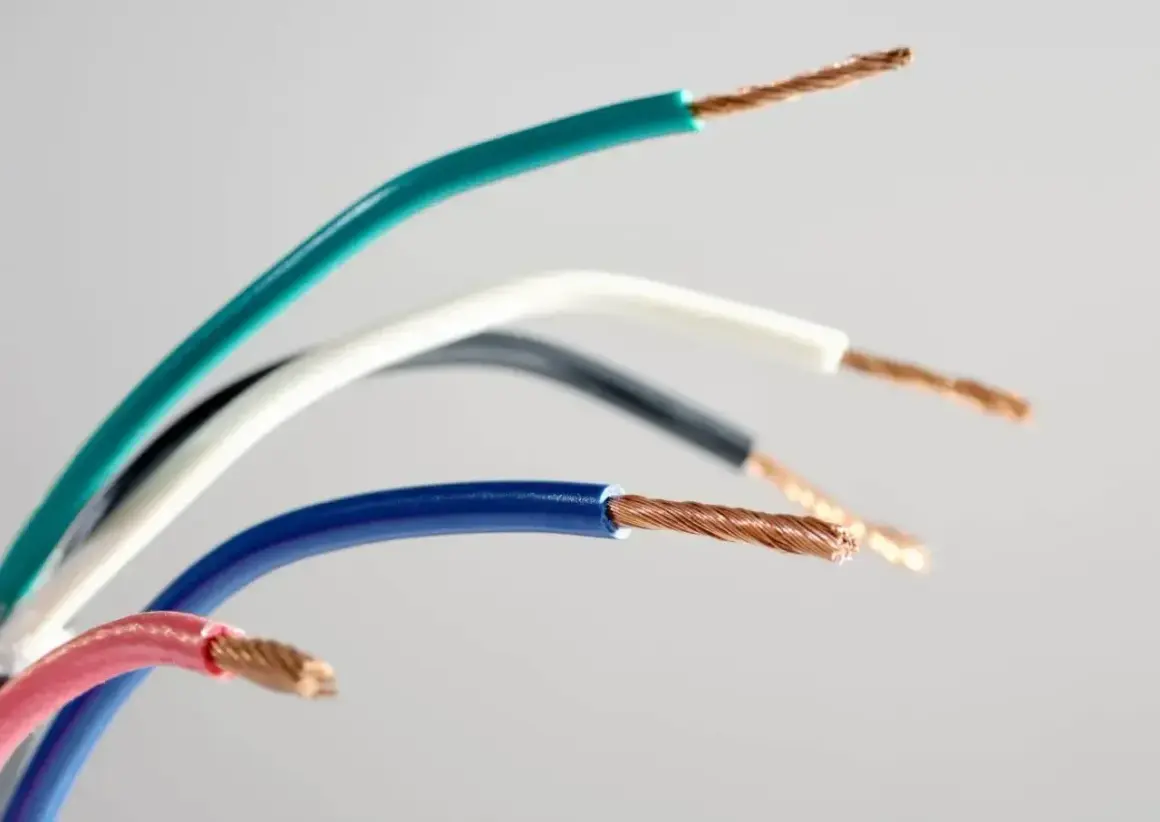

Kilka kolorowych przewodów elektrycznych, każdy z odsłoniętym miedzianym rdzeniem. Widać oznaczenie kabla L na jednym z nich.

Przy podłączaniu gniazda, lampy albo wyłącznika najwięcej nieporozumień budzi przewód oznaczony literą L. Wyjaśniam, co dokładnie oznacza ten symbol, jak rozpoznać żyłę fazową po kolorze, czym różnią się L1, L2 i L3 oraz dlaczego w starszej instalacji nie wolno ufać samej barwie izolacji.

Najważniejsze informacje o przewodzie oznaczonym literą L

  • L oznacza przewód fazowy, czyli żyłę pozostającą pod napięciem względem przewodu neutralnego i ochronnego.
  • W nowej instalacji jednofazowej faza jest najczęściej brązowa, ale może być także czarna lub szara.
  • Niebieski przewód pełni funkcję neutralną, a żółto-zielony ochronną PE.
  • Symbol L1, L2, L3 odnosi się do poszczególnych faz w instalacji trójfazowej.
  • Kolor przewodu nie zastępuje pomiaru, szczególnie w starym lub przerabianym obwodzie.

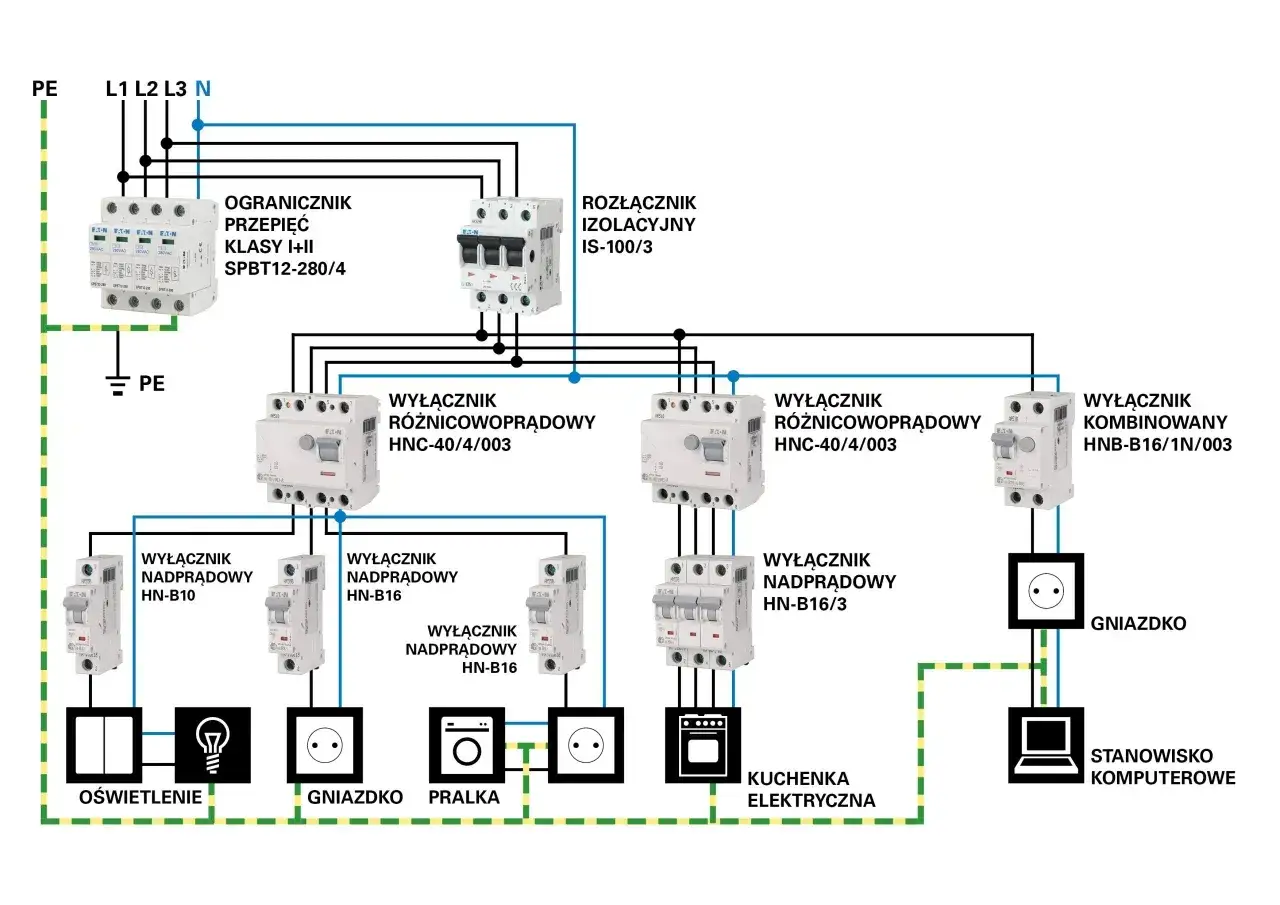

Schemat instalacji elektrycznej z oznaczeniem kabla L, zabezpieczeniami i odbiornikami: oświetlenie, gniazdka, pralka, kuchenka, stanowisko komputerowe.

Co oznacza litera L na przewodzie

Litera L pochodzi od angielskiego słowa „line” i oznacza przewód fazowy. To właśnie nim napięcie z instalacji dociera do odbiornika, na przykład lampy, gniazda, piekarnika albo ładowarki. W typowej sieci domowej między L i N występuje napięcie około 230 V AC.

Technicznie częściej mówi się o żyłach przewodu, a nie o „kablu L”. Kabel może zawierać kilka żył, z których każda ma inną funkcję. Sam symbol L umieszczony na gnieździe, wyłączniku lub urządzeniu wskazuje miejsce podłączenia fazy, a nie konkretny kolor w każdej możliwej instalacji.

Ja traktuję oznaczenie L jako informację o funkcji elektrycznej, a nie jako wystarczającą podstawę do podłączenia. Jeżeli ktoś wymienił gniazdo, połączył przewody bez zachowania kolorystyki albo pracuje przy starej instalacji aluminiowej, pomiar jest ważniejszy niż wygląd izolacji.

Jak rozpoznać fazę po kolorze żyły

W nowych instalacjach stosuje się oznaczenia zgodne z zasadami harmonizowanej kolorystyki przewodów, między innymi PN-HD 308 S2. Najczęściej spotykany układ w domu wygląda tak:

Oznaczenie Kolor Funkcja
L brązowy przewód fazowy
L1, L2, L3 brązowy, czarny, szary przewody fazowe w obwodzie trójfazowym
N niebieski przewód neutralny
PE żółto-zielony przewód ochronny

W obwodzie jednofazowym brązowy przewód zwykle podłącza się do zacisku L. Czarne i szare żyły mogą pełnić funkcję fazową, na przykład jako przewody przełączane w obwodzie oświetlenia. Żółto-zielonej żyły nie wolno używać jako fazowej, ponieważ ten kolor jest zarezerwowany dla ochrony przeciwporażeniowej.

Podobnie nie należy samodzielnie traktować niebieskiej żyły jako fazy tylko dlatego, że w danym miejscu „brakuje koloru”. W wyjątkowych układach może być ona wykorzystana inaczej, ale wtedy powinna zostać trwale i czytelnie oznaczona na końcach. Dla osoby wykonującej późniejszą naprawę brak takiej informacji jest realnym zagrożeniem.

L, N, PE i PEN czyli czego nie pomylić

Sam przewód fazowy nie działa w instalacji w oderwaniu od pozostałych żył. W typowym obwodzie prąd płynie przez odbiornik między L a N, natomiast PE służy do ochrony obudowy urządzenia w razie uszkodzenia izolacji.

  • L doprowadza napięcie do odbiornika.
  • N zamyka obwód roboczy i w prawidłowej instalacji ma potencjał zbliżony do ziemi.
  • PE odprowadza prąd zwarciowy i pomaga zadziałać zabezpieczeniu.
  • PEN łączy funkcję przewodu neutralnego i ochronnego w starszych lub określonych układach sieciowych.

Przewód PEN wymaga szczególnej ostrożności. Nie można traktować go jak zwykłego N ani dowolnie rozdzielać w przypadkowym miejscu. Błąd w tym obszarze może sprawić, że metalowa obudowa urządzenia znajdzie się pod niebezpiecznym napięciem.

Najczęstsza pomyłka polega na zamianie L z N przy podłączaniu oprawy lub wyłącznika. Lampa może wtedy działać, ale po wyłączeniu nadal pozostanie napięcie na części oprawki. Wyłącznik powinien rozłączać fazę, a nie przewód neutralny, bo dopiero wtedy wymiana źródła światła jest bezpieczniejsza.

Co znaczą symbole L1, L2 i L3

W instalacji trójfazowej litery L1, L2 i L3 oznaczają trzy przewody fazowe. Każda faza ma napięcie około 230 V względem N, natomiast między dwiema fazami występuje około 400 V. Taki układ zasila między innymi płyty indukcyjne, silniki, pompy ciepła i większe urządzenia warsztatowe.

Kolory faz w nowym przewodzie pięciożyłowym są zazwyczaj następujące:

  • brązowy jako L1,
  • czarny jako L2,
  • szary jako L3,
  • niebieski jako N,
  • żółto-zielony jako PE.

Kolejność L1, L2 i L3 ma znaczenie dla silników trójfazowych, ponieważ wpływa na kierunek ich obrotów. W przypadku urządzeń grzejnych rozłożenie obciążenia między fazami pomaga ograniczyć przeciążenie jednej części instalacji. Nie należy jednak ustalać kolejności wyłącznie na podstawie koloru, jeśli dokumentacja obwodu albo oznaczenia w rozdzielnicy mówią coś innego.

Jak sprawdzić, który przewód jest fazowy

Przed pracą trzeba wyłączyć odpowiedni wyłącznik nadprądowy, zabezpieczyć go przed przypadkowym załączeniem i sprawdzić brak napięcia. Do sprawdzenia najlepiej użyć dwubiegunowego wskaźnika napięcia, a nie popularnego śrubokręta z neonówką. Neonówka może dać mylący wynik przy napięciach indukowanych i nie potwierdza skutecznie, że obwód jest bezpieczny.

Przeczytaj również: Kolor przewodów w gniazdku - co oznaczają L, N i PE?

Bezpieczna kolejność kontroli

  1. Wyłącz zabezpieczenie obwodu w rozdzielnicy.
  2. Sprawdź działanie wskaźnika na znanym, czynnym obwodzie.
  3. Zbadaj wszystkie przewody w miejscu pracy, nie tylko ten podejrzewany o funkcję L.
  4. Po pomiarze ponownie sprawdź wskaźnik na czynnym obwodzie.

Jeśli po wyłączeniu jednego zabezpieczenia napięcie nadal występuje, obwód może być zasilany z innego miejsca, połączony z inną fazą albo błędnie opisany. W takiej sytuacji nie kontynuuję pracy metodą prób i błędów. Niepewne oznaczenie oznacza konieczność diagnostyki przez elektryka.

W starszym domu kolorystyka może odbiegać od obecnych zasad. Czarne, czerwone, szare, a czasem nawet niebieskie żyły mogą mieć funkcję, której nie da się bezpiecznie odczytać bez pomiaru i analizy układu. Dotyczy to zwłaszcza instalacji sprzed wielu lat, obwodów po samodzielnych przeróbkach oraz przewodów aluminiowych.

Gdzie znajduje się L w gniazdach, lampach i wyłącznikach

W gniazdach zacisk L może znajdować się po lewej lub prawej stronie, zależnie od konstrukcji osprzętu i przyjętego sposobu montażu. W Polsce często spotyka się układ z fazą po lewej, ale nie wolno uznać tego za pewnik bez sprawdzenia oznaczeń na konkretnym gnieździe.

W lampie przewód fazowy powinien trafić na zacisk oznaczony L, neutralny na N, a ochronny na symbol uziemienia. W oprawach wykonanych w całości z materiału izolacyjnego może nie być zacisku PE, lecz brak takiego zacisku nie oznacza, że żółto-zieloną żyłę można wykorzystać do innego celu.

W wyłączniku jednobiegunowym przewód doprowadzający fazę podłącza się do zacisku L, a przewód wychodzący do lampy do zacisku oznaczanego często jako L1 albo strzałką. Przewodu neutralnego zwykle nie prowadzi się przez standardowy wyłącznik, choć inteligentne moduły mogą wymagać dodatkowego N zgodnie z instrukcją producenta.

Przy podłączaniu gniazd, opraw i urządzeń nie wystarczy dopasować przewodów „kolor do koloru”. Trzeba sprawdzić schemat, przekrój żył, sposób ochrony i zabezpieczenie obwodu. Jeżeli instalacja wymaga ingerencji w rozdzielnicę, rozdzielenia PEN albo pomiarów ochronnych, zostawiam tę pracę osobie z odpowiednimi kwalifikacjami.

Najważniejsze zasady, zanim zamkniesz puszkę

Przewód oznaczony L jest fazą i należy traktować go jako potencjalnie niebezpieczny nawet wtedy, gdy urządzenie nie działa. Wyłączone światło nie oznacza braku napięcia, a wyłączony wyłącznik na ścianie nie zawsze odcina właściwą żyłę.

  • Nie ufaj samemu kolorowi w starej lub przerabianej instalacji.
  • Nie używaj żyły żółto-zielonej jako fazowej, neutralnej ani przewodu powrotnego.
  • Nie rozłączaj przewodu ochronnego, aby „zmieścić” dodatkową funkcję w puszce.
  • Nie łącz aluminium z miedzią bez właściwych złączek przeznaczonych do takiego połączenia.
  • Po zakończeniu prac sprawdź poprawność połączeń i działanie zabezpieczeń.

Dobra praktyka jest prosta: oznaczam przewody zgodnie z ich rzeczywistą funkcją, wykonuję pomiar przed dotknięciem żył i nie zamykam puszki, dopóki połączenie nie jest mechanicznie pewne. Taka ostrożność zajmuje kilka minut, a może uchronić przed porażeniem, zwarciem albo uszkodzeniem urządzenia.

Litera L to początek sprawdzania, nie cała diagnoza

Najkrócej mówiąc, L oznacza fazę, N przewód neutralny, a PE ochronę. W nowej instalacji kolorystyka zwykle prowadzi do właściwego rozpoznania, ale w starszym domu decydują pomiar, schemat i sposób wykonania obwodu, nie sama barwa izolacji.

Jeżeli nie masz dwubiegunowego wskaźnika napięcia, nie wiesz, które zabezpieczenie wyłącza dany obwód albo widzisz nietypowe połączenie w puszce, rozsądniej przerwać pracę. Przy instalacjach elektrycznych ostrożność nie jest przesadą, tylko najtańszym i najbardziej praktycznym zabezpieczeniem.

Artykuł ma charakter wyłącznie informacyjny i edukacyjny. Materiał został opracowany przy wsparciu nowoczesnych narzędzi analitycznych i językowych (AI). Przed podjęciem decyzji skonsultuj się z ekspertem.

FAQ - Najczęstsze pytania

Litera L oznacza przewód fazowy, którym napięcie dociera do odbiornika. W typowej instalacji domowej między L i N występuje około 230 V AC.

W nowej instalacji faza jest najczęściej brązowa, ale funkcję fazową mogą pełnić także żyły czarne lub szare. W starszych albo przerabianych obwodach nie wolno polegać wyłącznie na kolorze, dlatego fazę należy potwierdzić pomiarem.

L1, L2 i L3 oznaczają trzy przewody fazowe. Każda faza ma około 230 V względem N, a między dwiema fazami występuje około 400 V. Ich kolejność ma znaczenie między innymi dla kierunku obrotów silników trójfazowych.

Najpierw wyłącz zabezpieczenie obwodu i zabezpiecz je przed przypadkowym załączeniem. Następnie sprawdź wskaźnik napięcia na czynnym obwodzie, zbadaj wszystkie żyły dwubiegunowym wskaźnikiem, a po pomiarze ponownie sprawdź działanie przyrządu. Jeśli napięcie nadal występuje lub oznaczenia są niepewne, przerwij pracę i zleć diagnostykę elektrykowi.
