Na bębnie przewodu widzisz ciąg znaków w rodzaju YDYp 3x1,5 albo H07V-K 1x2,5 i nie wiesz, czy nadaje się do planowanej instalacji? Poniżej pokazuję, jak czytać oznaczenia kabli, rozpoznawać materiał izolacji, liczbę żył, przekrój oraz przeznaczenie przewodu, a także jak nie pomylić koloru żyły z pełną informacją o bezpieczeństwie instalacji.
Najważniejsze informacje o oznaczeniach przewodów
- Litery opisują budowę przewodu, między innymi izolację, powłokę i giętkość.
- 3x1,5 oznacza trzy żyły o przekroju 1,5 mm² każda.
- Litera G w oznaczeniu harmonizowanym wskazuje obecność żyły ochronnej żółto-zielonej.
- Brązowy, czarny i szary zwykle oznaczają żyły fazowe, niebieski neutralną, a żółto-zielony ochronną.
- Przekrój nie decyduje sam o zastosowaniu. Liczą się także długość obwodu, sposób ułożenia, obciążenie i zabezpieczenie.
Co naprawdę oznaczają litery na kablu
Oznaczenie przewodu jest skróconym opisem jego budowy. Poszczególne litery mogą informować o materiale żyły, rodzaju izolacji, powłoce zewnętrznej, kształcie przewodu albo jego przeznaczeniu. Trzeba jednak pamiętać, że nie istnieje jeden uniwersalny kod dla wszystkich kabli. Inaczej opisuje się przewody instalacyjne, inaczej kable ziemne, a jeszcze inaczej przewody sterownicze lub telekomunikacyjne.
W polskich instalacjach domowych często spotykam oznaczenia krajowe, takie jak DY, YDYp i YKY, oraz symbole harmonizowane zaczynające się od litery H, na przykład H07V-K. W uproszczeniu litera Y wskazuje na polwinit, czyli tworzywo PVC stosowane jako izolacja lub powłoka, D oznacza żyłę jednodrutową, K kabel energetyczny, a p płaski kształt przewodu.
Nie warto jednak rozszyfrowywać symbolu wyłącznie z pamięci. Ten sam znak może mieć inne znaczenie w różnych systemach oznaczeń, dlatego przy nietypowym kablu sprawdzam zawsze kartę katalogową producenta. To szczególnie ważne przy przewodach odpornych na oleje, promieniowanie UV, wysoką temperaturę albo ogień.

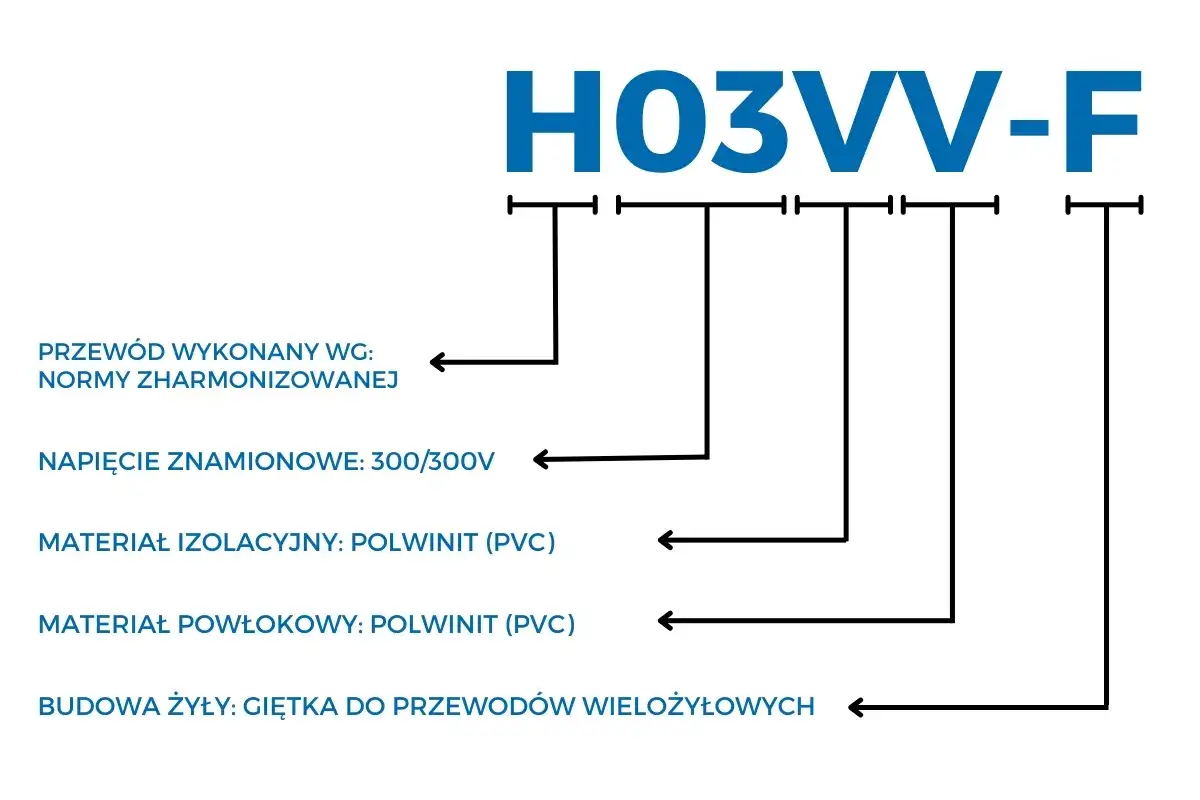

Jak odczytać oznaczenie krok po kroku
Najłatwiej analizować kod w stałej kolejności. Najpierw ustalam typ przewodu i jego izolację, później napięcie znamionowe, rodzaj żyły, liczbę żył oraz ich przekrój. Na końcu sprawdzam warunki pracy, bo sam napis na izolacji nie mówi jeszcze, czy przewód można bezpiecznie ułożyć w ścianie, ziemi lub na zewnątrz.
Przykład YDYp 3x1,5 żo
- Y oznacza izolację z PVC.
- D wskazuje żyłę jednodrutową, czyli sztywny drut.
- Drugie Y oznacza powłokę z PVC.
- p informuje, że przewód ma płaski kształt.
- 3x1,5 oznacza trzy żyły, każda o przekroju 1,5 mm².
- żo wskazuje obecność żyły żółto-zielonej, czyli ochronnej.
Taki przewód jest typowym rozwiązaniem dla stałych instalacji wewnętrznych, na przykład obwodów oświetleniowych. Nie oznacza to jednak, że każdy obwód oświetlenia można automatycznie wykonać przewodem 1,5 mm². Dobór zależy również od zabezpieczenia, długości trasy i sposobu ułożenia.
Przykład H07V-K 1x2,5
Litera H oznacza przewód harmonizowany. Kod 07 wskazuje napięcie znamionowe 450/750 V, V oznacza izolację PVC, a K przewód giętki z żyłą wielodrutową. Cyfra 1x2,5 mówi, że jest to jedna żyła o przekroju 2,5 mm².
H07V-K stosuje się między innymi w rurach instalacyjnych, rozdzielnicach i połączeniach, w których potrzebna jest większa elastyczność. Sam fakt, że przewód jest giętki, nie oznacza jednak, że można prowadzić go luzem w dowolnym miejscu. Musi być ułożony zgodnie z przeznaczeniem i zabezpieczony przed uszkodzeniami.
Przykład H05VV-F 3G1,5
W tym zapisie H oznacza system harmonizowany, 05 napięcie 300/500 V, pierwsze V izolację PVC, drugie V powłokę PVC, a F giętkość przewodu. Zapis 3G1,5 oznacza trzy żyły o przekroju 1,5 mm², w tym żyłę ochronną.
To typowy przewód do zasilania urządzeń i przewodów przyłączeniowych wewnątrz budynku. Nie traktuję go jako zamiennika przewodu do stałego montażu pod tynkiem albo kabla ziemnego. Giętkość i wygoda podłączenia nie są równoznaczne z odpornością na warunki zewnętrzne.
Najczęściej spotykane przewody w domu
Wybór przewodu zaczyna się od miejsca i sposobu użycia, a dopiero potem od przekroju. Poniższe zestawienie pomaga szybko zorientować się, z czym mamy do czynienia.
| Oznaczenie | Co opisuje | Typowe zastosowanie | Na co uważać |
|---|---|---|---|
| DY lub H07V-U | Pojedyncza sztywna żyła w izolacji PVC | Rury instalacyjne, rozdzielnice, połączenia stałe | Nie jest to przewód do układania bez dodatkowej ochrony |
| YDYp | Płaski przewód wielożyłowy z żyłami sztywnymi | Stałe instalacje wewnętrzne, oświetlenie, gniazda | Trzeba dobrać przekrój i zabezpieczenie do obciążenia |
| YKY | Kabel energetyczny z izolacją i powłoką PVC | Trasy zewnętrzne, zasilanie budynku, układanie w ziemi | Znaczenie ma głębokość, ochrona mechaniczna i sposób prowadzenia |
| OMY lub H05VV-F | Giętki przewód PVC do wnętrz | Lampy, urządzenia przenośne, przewody przyłączeniowe | Nie każdy wariant nadaje się do wilgoci i pracy na zewnątrz |
| OWY lub wybrane przewody H07 | Giętki przewód o wyższym napięciu znamionowym | Urządzenia ruchome i zastosowania warsztatowe | Trzeba sprawdzić kartę konkretnego produktu, a nie tylko nazwę handlową |
Najczęstszy błąd polega na traktowaniu nazw przewód i kabel jako pełnych informacji o zastosowaniu. W praktyce liczy się cała konstrukcja: izolacja, powłoka, odporność na wilgoć, promieniowanie UV, zgniatanie i zginanie. Kabel YKY jest przeznaczony do znacznie trudniejszych warunków niż typowy YDYp, ale nawet jego ułożenie powinno odpowiadać projektowi i wymaganiom instalacji.
Liczba żył i przekrój nie są tym samym
Zapis 3x2,5 oznacza trzy żyły o przekroju 2,5 mm² każda. Nie oznacza średnicy 2,5 mm. Przekrój jest polem powierzchni żyły, więc przewód o takim symbolu może mieć inną rzeczywistą średnicę zależnie od tego, czy żyła jest jednodrutowa, czy wielodrutowa.
W przewodach harmonizowanych spotkasz także oznaczenia G i X. G oznacza obecność żyły ochronnej, zwykle żółto-zielonej, natomiast X informuje o jej braku. Z tego powodu 3G1,5 i 3X1,5 nie są równoważnymi zapisami, nawet jeśli liczba żył i przekrój wyglądają podobnie.
Przy typowych obwodach domowych często spotyka się 3x1,5 mm² dla oświetlenia oraz 3x2,5 mm² dla gniazd, ale są to częste rozwiązania, a nie uniwersalna reguła. Długi obwód, ogrzewanie elektryczne, płyta indukcyjna, garaż albo przewód prowadzony w izolacji cieplnej mogą wymagać innego przekroju i sposobu zabezpieczenia.
Kolory żył pomagają, ale nie zastępują pomiaru
| Oznaczenie | Funkcja | Typowy kolor |
|---|---|---|
| L, L1, L2, L3 | Żyła lub żyły fazowe | Brązowy, czarny, szary |
| N | Przewód neutralny | Niebieski |
| PE | Przewód ochronny | Żółto-zielony |
| PEN | Wspólna funkcja ochronna i neutralna w starszych układach | Żółto-zielony z niebieskimi oznaczeniami na końcach |
Kolory opisuje między innymi norma PN-HD 308 S2, ale w starej instalacji można znaleźć rozwiązania wykonane według dawnych zasad albo po prostu błędnie podłączone. Dlatego nie zakładam, że niebieski przewód na pewno jest bez napięcia. Przed pracą wyłączam właściwy obwód, zabezpieczam go przed przypadkowym włączeniem i sprawdzam brak napięcia odpowiednim miernikiem.
Jak dobrać przewód bez zgadywania
Samo rozszyfrowanie symbolu odpowiada na pytanie, czym jest przewód, ale nie rozstrzyga jeszcze, czy wolno go użyć w konkretnej instalacji. Przy zakupie sprawdzam kilka informacji podanych na izolacji, etykiecie albo w karcie technicznej.
- Napięcie znamionowe musi odpowiadać instalacji i urządzeniu.
- Liczba żył powinna uwzględniać przewód fazowy, neutralny, ochronny oraz ewentualne dodatkowe żyły sterujące.
- Przekrój dobiera się do obciążenia, długości trasy, sposobu ułożenia i zabezpieczenia nadprądowego.
- Warunki środowiskowe obejmują wilgoć, mróz, promieniowanie UV, oleje, temperaturę i ryzyko uszkodzeń mechanicznych.
- Rodzaj żyły decyduje o wygodzie montażu. Drut jest sztywny, a linka łatwiej układa się w zaciskach, ale wymaga prawidłowego przygotowania końcówki.
Przy kablu zewnętrznym sprawdzam, czy producent dopuszcza pracę w ziemi, a nie tylko ogólną odporność na wilgoć. Przy przewodzie do urządzenia ruchomego patrzę na dopuszczalny promień gięcia i liczbę cykli zginania. Oznaczenie jest punktem wyjścia, nie gotową instrukcją montażu.
Przeczytaj również: Bojler czy boiler? Różnice, pojemność i wybór urządzenia
Błędy, które zdarzają się najczęściej
- Dobieranie przewodu wyłącznie po przekroju, bez sprawdzenia zabezpieczenia i długości obwodu.
- Używanie przewodu elastycznego tam, gdzie potrzebny jest wyrób do stałego montażu.
- Wykorzystywanie żyły żółto-zielonej do innego celu niż ochrona.
- Traktowanie przewodu 3x1,5 jako automatycznie wyposażonego w żyłę PE, bez sprawdzenia oznaczenia G lub informacji producenta.
- Rozpoznawanie funkcji żył wyłącznie po kolorze w starej instalacji.
- Zakładanie, że każdy kabel z symbolem YKY można ułożyć bezpośrednio w ziemi w dowolnych warunkach.
Jeżeli modernizuję istniejący obwód 230 V, nie ograniczam się do wymiany samego przewodu. Sprawdzam także stan puszek, ciągłość przewodu ochronnego, impedancję pętli zwarcia i działanie wyłącznika różnicowoprądowego. Takie pomiary powinien wykonać elektryk z odpowiednimi uprawnieniami, szczególnie gdy instalacja ma zostać oddana do użytkowania.
Mała ściąga przed zakupem przewodu
Przed włożeniem produktu do koszyka odczytuję pełne oznaczenie, a nie tylko nazwę typu. Przykładowo YDYp 3x2,5 żo to zupełnie inna informacja niż samo „kabel 2,5”, ponieważ wskazuje także konstrukcję, kształt i obecność żyły ochronnej.
- Do każdego obwodu zapisz napięcie, liczbę żył i wymagany przekrój.
- Sprawdź, czy przewód jest przeznaczony do montażu stałego, ruchomego, wewnętrznego lub zewnętrznego.
- Nie pomijaj informacji o odporności na UV, wodę i uszkodzenia mechaniczne.
- Porównaj oznaczenie z kartą producenta, jeśli symbol jest nietypowy albo pochodzi z importu.
- W instalacji 230/400 V nie zastępuj pomiarów oceną koloru ani samego opisu na izolacji.
Gdy mam wątpliwości, wybieram przewód na podstawie dokumentacji technicznej i warunków ułożenia, a nie najniższej ceny. Kilka minut poświęconych na rozszyfrowanie oznaczenia może uchronić przed przegrzewaniem przewodu, błędnym działaniem zabezpieczeń i kosztowną poprawką całej instalacji.
