Gdy stary piecyk przestaje podgrzewać wodę albo zaczyna pracować nierówno, sama znajomość nazwy modelu niewiele pomaga. Trzeba wiedzieć, jak wygląda budowa piecyka gazowego Junkers, które elementy odpowiadają za przepływ wody, zapłon i spalanie oraz gdzie kończą się czynności użytkownika, a zaczyna praca uprawnionego serwisanta. Poniżej wyjaśniam konstrukcję urządzenia, zasadę działania, różnice między typami podgrzewaczy i najważniejsze zasady bezpiecznej eksploatacji.
Najważniejsze elementy decydujące o pracy piecyka
- Wymiennik ciepła odbiera energię z płomienia i przekazuje ją wodzie.
- Zespół wodny wykrywa pobór wody i uruchamia proces grzania.
- Palnik oraz zawór gazowy odpowiadają za ilość i stabilność płomienia.
- Elektrody i czujniki kontrolują zapłon, płomień, temperaturę oraz odpływ spalin.
- Wentylacja i komin są równie ważne jak podzespoły znajdujące się wewnątrz obudowy.

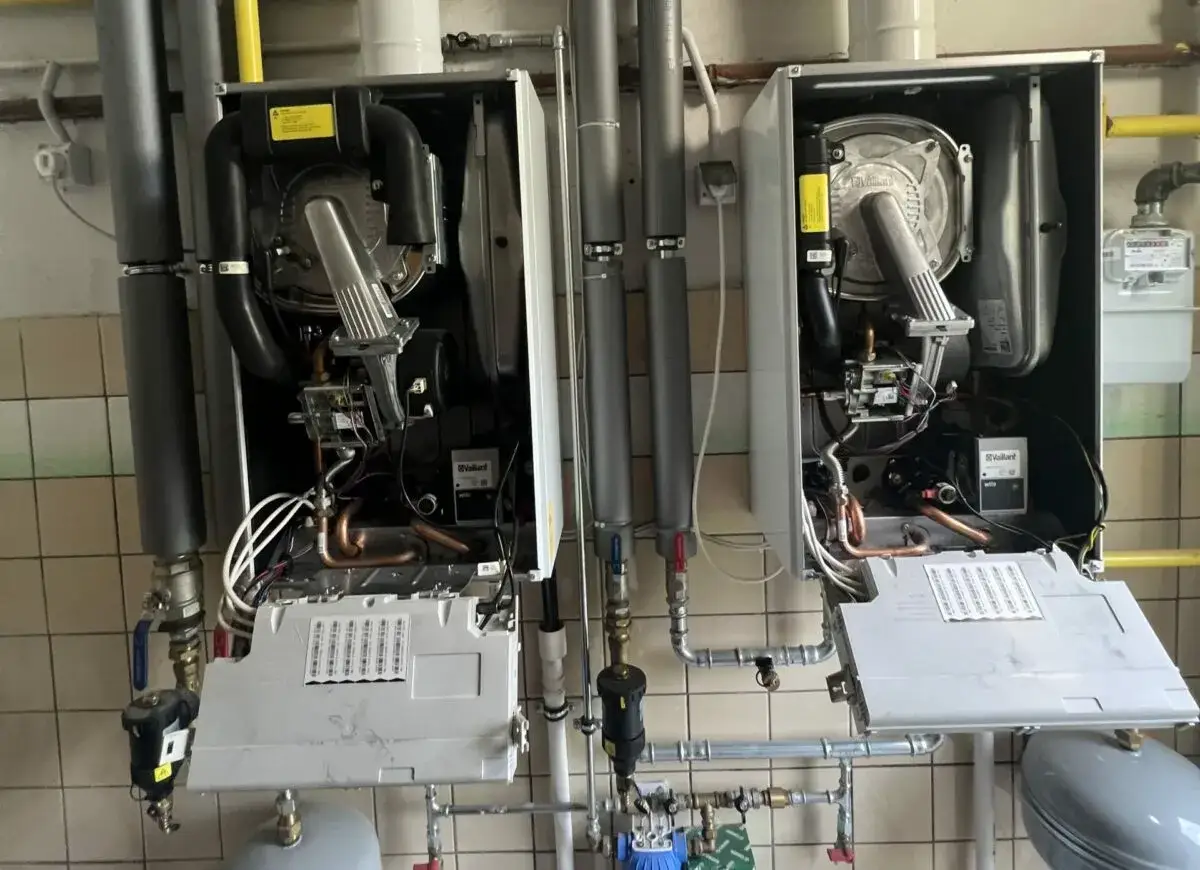

Co naprawdę znajduje się pod obudową
Popularny „Junkers” to najczęściej gazowy przepływowy podgrzewacz ciepłej wody użytkowej. Nie magazynuje dużej ilości wody w zbiorniku. Ogrzewa ją dopiero wtedy, gdy ktoś odkręci kran, dlatego jego moc musi być dostosowana do przepływu i oczekiwanej temperatury.
Układ wewnętrzny można podzielić na kilka współpracujących ze sobą części. Ja przy oględzinach urządzenia zawsze rozdzielam je na tor wodny, tor gazowy, układ spalania i automatykę. Taki podział szybko pokazuje, czy problem dotyczy na przykład słabego przepływu, braku gazu, zapłonu czy odprowadzania spalin.
| Element | Za co odpowiada | Typowe objawy problemu |
|---|---|---|
| Zespół wodny | Wykrywa przepływ i steruje uruchomieniem palnika | Brak zapłonu przy odkręceniu kranu, nierówna praca |
| Palnik główny | Spala gaz i wytwarza ciepło | Żółty płomień, sadza, głośne zapalanie |
| Wymiennik ciepła | Przekazuje ciepło płomienia do wody | Spadek wydajności, przegrzewanie, osady |
| Elektroda jonizacyjna | Potwierdza obecność płomienia | Palnik zapala się i po chwili gaśnie |
| Czujnik ciągu lub spalin | Chroni przed cofaniem produktów spalania | Samoczynne wyłączanie urządzenia |

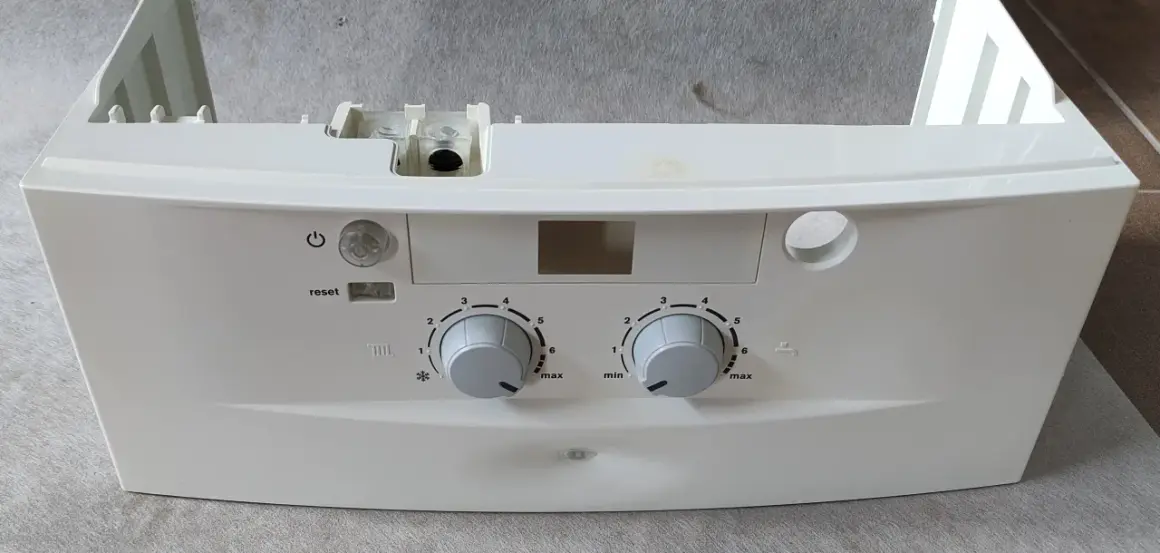

Obudowa i komora spalania
Obudowa nie jest wyłącznie osłoną estetyczną. Kieruje przepływem powietrza, chroni użytkownika przed gorącymi elementami i ułatwia dostęp serwisowy. Pod nią znajduje się komora spalania, w której płomień ogrzewa wymiennik, a spaliny są kierowane do przewodu kominowego.
W starszych urządzeniach z otwartą komorą spalania powietrze jest pobierane bezpośrednio z pomieszczenia. Z tego powodu zasłonięta kratka wentylacyjna, zbyt szczelne okna albo niewłaściwie działający wentylator mogą zaburzyć pracę całego podgrzewacza.
Jak działa droga wody i gazu
Po odkręceniu ciepłej wody zimna woda wpływa do urządzenia przez króciec zasilający i trafia do zespołu wodnego. W starszych konstrukcjach znajduje się w nim membrana, która pod wpływem różnicy ciśnień przesuwa trzpień i otwiera zawór gazowy. W nowszych modelach przepływ może być wykrywany przez czujnik elektroniczny albo hydrogenerator.
Dalej woda przepływa przez kanały wymiennika. Gaz dociera osobnym przewodem do zaworu regulacyjnego, który kontroluje jego ilość. Sterownik uruchamia zapłon, a po potwierdzeniu płomienia palnik pracuje z mocą dobraną do przepływu. W dobrym urządzeniu nie chodzi o maksymalny ogień, lecz o stabilną temperaturę przy możliwie małym zużyciu gazu.
- Odkręcenie kranu powoduje przepływ wody przez zespół wodny.
- Układ sterowania otwiera dopływ gazu i uruchamia zapłon.
- Elektroda lub płomyk pilot zapala palnik główny.
- Woda przepływa przez nagrzewnicę nad palnikiem.
- Po zamknięciu kranu gaz zostaje odcięty, a palnik gaśnie.
Wydajność takich urządzeń często wynosi 9, 11 albo 14 l/min, zależnie od modelu i mocy. Nie oznacza to jednak, że każdy piecyk zapewni taką ilość wody o dowolnej temperaturze. Przy zbyt dużym przepływie woda może być tylko letnia, a przy zbyt małym urządzenie może nie uruchomić palnika.
Dlaczego ciśnienie i przepływ mają znaczenie
Zakamieniony perlator, zabrudzony filtr lub częściowo zamknięty zawór potrafią naśladować poważną awarię elektroniki. W praktyce najpierw sprawdzam, czy problem występuje we wszystkich punktach poboru i czy zimna woda płynie prawidłowo. Jeżeli kłopot dotyczy tylko jednej baterii, winny często jest perlator albo bateria, a nie sam podgrzewacz.
Temperaturę reguluje się zwykle przez zmianę mocy palnika, przepływu wody albo obu parametrów jednocześnie. Najbardziej ekonomiczne ustawienie to takie, przy którym woda osiąga potrzebną temperaturę bez ciągłego mieszania jej z dużą ilością zimnej wody.
Palnik, wymiennik i odprowadzanie spalin
Palnik składa się z szeregu dysz i kanałów, które rozprowadzają gaz pod wymiennikiem. Jego stan ma bezpośredni wpływ na kolor płomienia, hałas, zużycie paliwa i ilość powstających spalin. Niebieski, równy płomień jest typowym sygnałem prawidłowego spalania, natomiast żółte końcówki, sadza lub zapach spalin wymagają przerwania użytkowania i kontroli fachowca.
Nad palnikiem znajduje się wymiennik ciepła, nazywany także nagrzewnicą. Przepływa przez niego woda, a z zewnątrz ogrzewają go spaliny. Osad z wody ogranicza przekazywanie ciepła, dlatego urządzenie może grzać słabiej, przegrzewać się lub wyłączać przez zadziałanie zabezpieczenia.
Wymiennik nie powinien być czyszczony przypadkowymi środkami ani skrobany bez znajomości jego konstrukcji. Uszkodzenie cienkich kanałów wodnych lub powierzchni wymiany ciepła może skończyć się nieszczelnością. Tu oszczędność na serwisie zwykle szybko przestaje być opłacalna.
Przeczytaj również: Oznaczenia kabli elektrycznych - jak czytać symbole i przekrój
Zapłon i kontrola płomienia
W zależności od generacji urządzenia spotyka się płomyk dyżurny, zapłon bateryjny albo hydrogenerator. Hydrogenerator wykorzystuje przepływ wody do wytworzenia energii potrzebnej do iskry. W modelach bateryjnych przyczyną braku zapłonu mogą być zużyte baterie, zaśniedziałe styki lub zabrudzona elektroda.
Elektroda jonizacyjna sprawdza, czy płomień rzeczywiście się pojawił. Jeśli sterownik nie otrzyma prawidłowego sygnału, odcina gaz. To ważne zabezpieczenie, choć użytkownik często interpretuje je jako „samoczynne gaśnięcie piecyka”, nie widząc, że urządzenie właśnie zareagowało ochronnie.
Otwarta czy zamknięta komora spalania
Najważniejszy podział konstrukcyjny dotyczy sposobu pobierania powietrza i usuwania spalin. W urządzeniu z otwartą komorą spalania powietrze jest pobierane z pomieszczenia, a spaliny odprowadzane przez komin dzięki ciągowi. Taki układ wymaga sprawnej wentylacji grawitacyjnej i stałego dopływu świeżego powietrza.
Urządzenie z zamkniętą komorą ma oddzielony obieg spalania. Powietrze jest doprowadzane z zewnątrz, a spaliny usuwane przewodem powietrzno-spalinowym. To rozwiązanie ogranicza zależność od powietrza w łazience, ale nie zwalnia z obowiązku prawidłowego montażu, doboru przewodu i kontroli drożności.
| Cecha | Otwarta komora | Zamknięta komora |
|---|---|---|
| Pobór powietrza | Z pomieszczenia | Z zewnątrz |
| Znaczenie wentylacji | Bardzo duże | Nadal istotne dla pomieszczenia, lecz spalanie jest odseparowane |
| Odprowadzanie spalin | Przewód spalinowy i naturalny ciąg | Dedykowany system powietrzno-spalinowy |
| Typowe zastosowanie | Starsze instalacje i wymiany istniejących urządzeń | Nowe lub modernizowane instalacje, jeśli pozwalają na to warunki |
Nie wolno samodzielnie zamieniać jednego typu na drugi, przerabiać przewodu ani montować wentylatora w pomieszczeniu z urządzeniem pobierającym powietrze z wnętrza. O możliwości zastosowania konkretnego rozwiązania decydują między innymi moc urządzenia, kubatura pomieszczenia, wentylacja, komin i instrukcja producenta.
Co sprawdzić przed montażem i podczas serwisu
Montaż urządzenia gazowego powinien wykonać instalator z odpowiednimi uprawnieniami. Producent zaleca korzystanie z autoryzowanego instalatora, ponieważ poza podłączeniem rur trzeba jeszcze sprawdzić szczelność, rodzaj gazu, regulację palnika, ciąg kominowy i działanie wszystkich zabezpieczeń.
Przed wymianą starego podgrzewacza nie zakładam, że nowy model będzie pasował tylko dlatego, że ma podobne wymiary. Trzeba porównać moc, rodzaj gazu, średnice przyłączy, sposób zapłonu oraz wymagany system spalinowy. W niektórych seriach rozstaw przyłączy ułatwia wymianę, ale nie zastępuje odbioru instalacji.
- Sprawdź tabliczkę znamionową i dokładny model urządzenia.
- Ustal, czy podgrzewacz jest przystosowany do gazu ziemnego czy płynnego.
- Nie zasłaniaj kratki wentylacyjnej i nie podłączaj do niej okapu ani wentylatora.
- Zamontuj czujnik tlenku węgla w pobliżu pomieszczenia z urządzeniem.
- Raz w roku zleć kontrolę instalacji gazowej oraz przewodów kominowych.
- Po każdej ingerencji serwisowej sprawdź szczelność i poprawność spalania.
Główny Urząd Nadzoru Budowlanego przypomina, że kontrola instalacji gazowych oraz przewodów kominowych powinna odbywać się co najmniej raz w roku. Czynności serwisowe, takie jak czyszczenie palnika, wymiennika, regulacja zaworu gazowego czy pomiar spalin, warto wykonywać zgodnie z instrukcją konkretnego modelu i stanem urządzenia.
Jeśli wyczujesz gaz, nie zapalaj światła, nie używaj przełączników ani telefonu w pomieszczeniu. Zakręć zawór, otwórz okna, wyjdź na zewnątrz i skontaktuj się z pogotowiem gazowym. Przy podejrzeniu zatrucia tlenkiem węgla natychmiast opuść budynek i wezwij pomoc.
Co z tej konstrukcji wynika dla właściciela
Najłatwiej zapamiętać zasadę, że piecyk działa jako jeden układ, a nie zbiór niezależnych części. Woda uruchamia automatykę, gaz zasila palnik, wymiennik przekazuje ciepło, a komin i wentylacja zapewniają bezpieczne usunięcie spalin. Awaria jednego ogniwa może zatrzymać całe urządzenie albo stworzyć zagrożenie.
Do własnej oceny można ograniczyć się do obserwacji płomienia, temperatury wody, komunikatów błędu, stanu baterii i drożności kratek. Nie zdejmowałbym obudowy w celu regulacji gazu ani czyszczenia palnika bez odpowiednich kwalifikacji. Przy urządzeniach gazowych dobrze wykonany przegląd jest ważniejszy niż doraźne przywrócenie działania za pomocą przypadkowej części.
Jeżeli podgrzewacz ma kilkanaście lat, często bardziej rozsądna okazuje się wymiana na współczesny model z kontrolą płomienia i lepszą modulacją mocy niż kosztowne odtwarzanie zużytej konstrukcji. Decyzję najlepiej oprzeć na stanie wymiennika, dostępności części, sprawności przewodu spalinowego i kosztach kolejnych napraw, a nie wyłącznie na tym, że urządzenie nadal potrafi podgrzać wodę.
