Wybór przewodu do domu nie kończy się na sprawdzeniu ceny za metr. Inny kabel sprawdzi się w ścianie, inny w ziemi, a jeszcze inny do internetu, telewizji czy zasilania urządzenia ogrodowego. Poniżej porządkuję najważniejsze rodzaje kabli i przewodów, wyjaśniam oznaczenia oraz pokazuję, jak dobrać rozwiązanie do konkretnej instalacji.
Dobry kabel dobiera się do miejsca, obciążenia i sposobu prowadzenia
- YDYp 3×1,5 mm² stosuje się najczęściej w obwodach oświetleniowych, a 3×2,5 mm² w typowych obwodach gniazd.
- YKY jest przeznaczony do stałego prowadzenia na zewnątrz i w ziemi, ale wymaga prawidłowego zabezpieczenia oraz ułożenia.
- Do sieci domowej najlepiej planować minimum U/UTP lub F/UTP kategorii 6, a przy nowych instalacjach często opłaca się wybrać Cat 6A.
- Przekrój żyły zależy nie tylko od mocy urządzenia, lecz także od długości trasy, sposobu ułożenia i zabezpieczenia.
- Kolor izolacji nie zastępuje pomiaru, szczególnie w starej instalacji lub podczas remontu mieszkania.
Rodzaje kabli w domu i ich najważniejsze oznaczenia
W języku potocznym słowem „kabel” określamy niemal każdy przewód, ale technicznie różnica bywa istotna. Przewód może mieć izolowane żyły bez dodatkowej powłoki zewnętrznej, natomiast kabel zwykle ma również wspólną osłonę chroniącą go przed wilgocią, uszkodzeniami i warunkami środowiskowymi.
Na kablu znajdziemy oznaczenie, które informuje między innymi o materiale żyły, izolacji, liczbie żył i ich przekroju. Zapis 3×2,5 mm² oznacza trzy żyły, z których każda ma przekrój 2,5 mm². To nie jest średnica żyły, dlatego nie należy porównywać tych wartości wprost z pomiarem suwmiarką.
Co oznaczają popularne symbole
| Oznaczenie | Typowe zastosowanie | Najważniejsza cecha |
|---|---|---|
| YDY, YDYp | Instalacje wewnętrzne układane na stałe | Żyły miedziane i izolacja PVC, wersja okrągła lub płaska |
| YKY | Trasy zewnętrzne i prowadzenie w ziemi | Grubsza powłoka zewnętrzna, większa odporność mechaniczna |
| LgY, H07V-K | Rozdzielnice, aparatura i połączenia w rurach | Elastyczna, jednodrutowa lub wielodrutowa żyła |
| OW, H05VV-F | Przewody przyłączeniowe urządzeń | Elastyczność ułatwiająca podłączanie i przesuwanie sprzętu |
| U/UTP, F/UTP, S/FTP | Sieci komputerowe, monitoring, telewizja IP | Różny poziom ekranowania przed zakłóceniami |
Litery nie są ozdobnym kodem producenta. Pokazują, czy dany produkt nadaje się do ułożenia w tynku, w rurze, na zewnątrz albo w ziemi. Najczęstszy błąd polega na kupieniu przewodu na podstawie samego przekroju, bez sprawdzenia jego przeznaczenia i warunków pracy.
Przewody do instalacji elektrycznej wewnątrz budynku
W nowych domach i podczas większych remontów najczęściej spotykam przewody typu YDYp oraz YDY. Wersja z literą „p” jest płaska, więc łatwo prowadzi się ją w przygotowanej trasie pod tynkiem. Przewód okrągły zajmuje nieco więcej miejsca, ale bywa wygodniejszy w rurach i przy bardziej złożonych odcinkach.
Oświetlenie i gniazda
Do typowych obwodów oświetleniowych często wykorzystuje się przewód 3×1,5 mm², a do obwodów gniazdowych 3×2,5 mm². Są to popularne rozwiązania, nie uniwersalna recepta. Ostateczny dobór zależy od długości przewodu, liczby odbiorników, sposobu ułożenia i wartości wyłącznika nadprądowego.
Obwody dużych odbiorników prowadzi się osobno. Płyta indukcyjna, piekarnik, podgrzewacz wody, pompa ciepła czy ładowarka samochodu mogą wymagać innego przekroju, większej liczby żył albo zasilania trójfazowego. Nie wolno dobierać kabla wyłącznie według mocy zapisanej na obudowie urządzenia, ponieważ znaczenie ma również sposób zabezpieczenia całego obwodu.
Przewody elastyczne i do rozdzielnicy
Przewody LgY lub H07V-K mają giętkie żyły, dlatego dobrze sprawdzają się w rozdzielnicach, przy aparaturze modułowej i w rurach instalacyjnych. Nie są jednak zamiennikiem przewodu przeznaczonego do bezpośredniego zatynkowania. Ich zastosowanie wymaga odpowiedniej osłony oraz prawidłowego zakończenia końcówkami.
Do podłączania lamp, listew zasilających i ruchomych urządzeń stosuje się przewody elastyczne, na przykład OW albo H05VV-F. Ich zaletą jest odporność na wielokrotne zginanie, lecz nie powinny zastępować instalacji stałej w ścianie. Przewód od urządzenia może być elastyczny właśnie dlatego, że pracuje w innym środowisku niż kabel ukryty pod tynkiem.
Kable na zewnątrz, w garażu i w ziemi
Przewód prowadzony w ogrodzie, do garażu lub do bramy pracuje w trudniejszych warunkach niż instalacja w salonie. Musi znosić wilgoć, zmiany temperatury, nacisk gruntu i przypadkowe uszkodzenia. W takich miejscach zwykle rozważa się kabel YKY, którego powłoka jest przystosowana do stałego układania na zewnątrz.
Do altany można prowadzić kabel w odpowiedniej rurze ochronnej, a do oświetlenia ogrodu potrzebne są również osprzęt i puszki o właściwym stopniu ochrony IP. Sam kabel odporny na warunki zewnętrzne nie sprawi, że cała instalacja będzie bezpieczna. Najsłabszym punktem często okazuje się połączenie, dławik albo puszka, a nie sam przewód.

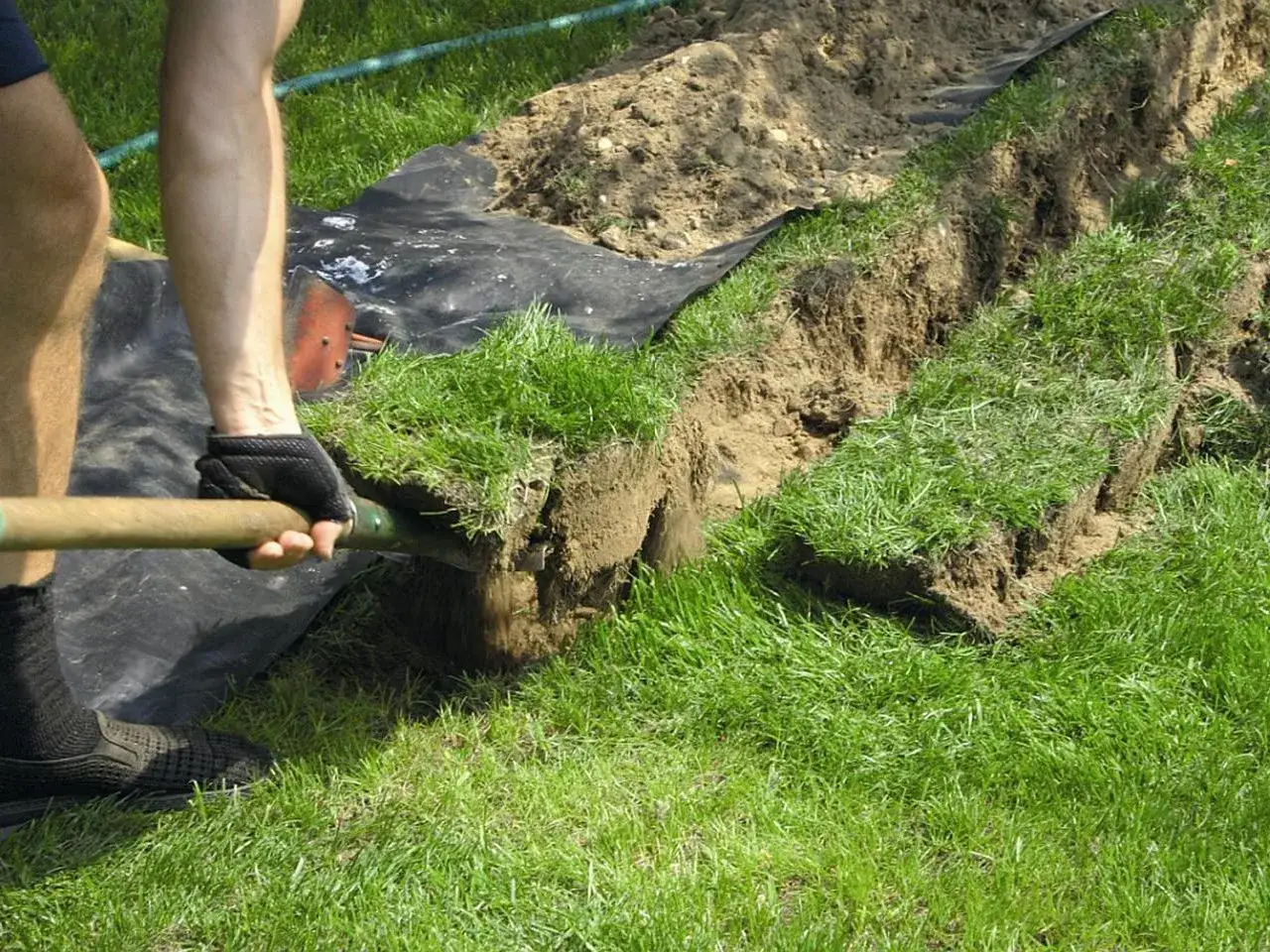

Co sprawdzić przed ułożeniem kabla w ziemi
- czy kabel jest przeznaczony do układania w gruncie,
- czy trasa nie koliduje z istniejącymi przewodami, rurami i systemem nawadniania,
- czy kabel będzie dodatkowo chroniony w miejscach narażonych na uszkodzenie,
- czy połączenia znajdą się w szczelnych puszkach lub mufach,
- czy obwód ma właściwe zabezpieczenie i ochronę różnicowoprądową.
Nie układałbym zwykłego przewodu instalacyjnego bezpośrednio w ziemi tylko dlatego, że ma grubą izolację. Taka oszczędność może skończyć się zawilgoceniem, uszkodzeniem izolacji i kosztownym rozkopywaniem ogrodu. Trasę zasilającą warto zaplanować przed wykonaniem podjazdu, tarasu lub nasadzeń.
Kable do internetu, telewizji i monitoringu
Instalacja domowa obejmuje nie tylko prąd. Przy budowie lub generalnym remoncie dobrze od razu przewidzieć przewody do sieci komputerowej, punktów dostępowych Wi-Fi, kamer, telewizji i alarmu. Późniejsze prowadzenie kabli po gotowych ścianach zwykle oznacza kompromisy, widoczne listwy albo słabszy zasięg.
Ethernet i skrętka komputerowa
Najpopularniejsze są przewody U/UTP kategorii 6. W typowym domu pozwalają zbudować stabilną sieć gigabitową, a ich koszt i dostępność są rozsądne. Jeżeli planuję nowe okablowanie na wiele lat, wybieram Cat 6A, szczególnie do biura, serwerowni domowej, kamer o wysokiej rozdzielczości lub szybkiego łącza między budynkami.
| Typ przewodu | Gdzie ma sens | Na co uważać |
|---|---|---|
| U/UTP Cat 5e | Proste połączenia domowe i urządzenia o umiarkowanych wymaganiach | Mniejszy zapas na przyszłe prędkości |
| U/UTP Cat 6 | Najczęstszy wybór do nowego domu | Nie zginać zbyt ciasno i nie rozplatać par przy zarabianiu |
| Cat 6A | Sieci 10 Gb/s i instalacje z większym zapasem | Jest grubszy i trudniejszy w prowadzeniu |
| F/UTP lub S/FTP | Miejsca z większą liczbą źródeł zakłóceń | Ekran musi być prawidłowo uziemiony i zakończony |
W odcinku stałym przyjmuję zasadę, że trasa nie powinna przekraczać 90 metrów kabla instalacyjnego, a pozostały zapas przeznacza się na patchcordy. Maksymalny kanał sieciowy ma zwykle 100 metrów, ale wynik zależy od jakości przewodu, gniazd, wtyków i sposobu montażu.
Telewizja, światłowód i monitoring
Do telewizji naziemnej i satelitarnej stosuje się kabel koncentryczny o impedancji 75 Ω. Warto kupić przewód z dobrym ekranowaniem, zwłaszcza gdy trasa biegnie obok instalacji elektrycznej. Do monitoringu IP wystarcza najczęściej skrętka, natomiast starsze kamery analogowe mogą wymagać koncentryka i osobnego zasilania.
Światłowód zapewnia duży zapas przepustowości i odporność na zakłócenia elektromagnetyczne, ale jest delikatniejszy przy montażu. Nie należy go załamywać ani mocno ściskać. Do każdego punktu multimedialnego dobrze zostawić pilot, zapas przewodu i pustą rurę, bo technologia w domu może zmienić się szybciej niż wykończenie ściany.
Jak dobrać przekrój i nie pomylić zastosowania
Przekrój żyły wpływa na dopuszczalne obciążenie oraz spadek napięcia. Im dłuższa trasa i większa moc odbiornika, tym większe znaczenie ma nie tylko zabezpieczenie przed przeciążeniem, lecz także utrzymanie odpowiedniego napięcia na końcu obwodu.
Przy doborze sprawdzam cztery rzeczy: moc urządzenia, długość trasy, sposób ułożenia i zabezpieczenie. Przewód w ścianie, rurze, suficie ocieplonym albo wiązce kilku kabli może mieć różne warunki chłodzenia, a to zmienia jego dopuszczalne obciążenie.
Kolory żył nie wystarczą
Współczesne instalacje wykorzystują zwykle żyłę ochronną żółto-zieloną, neutralną niebieską oraz żyły fazowe w kolorach brązowym, czarnym lub szarym. W starym budynku kolory mogą być jednak użyte niezgodnie z obecnymi zasadami albo zmienione przez wcześniejsze przeróbki.
Sam nie traktuję koloru jako dowodu, że przewód jest bez napięcia lub pełni konkretną funkcję. Przed ingerencją potrzebny jest pomiar odpowiednim przyrządem, a prace przy rozdzielnicy i obwodach zasilających powinien wykonać elektryk z uprawnieniami.
Przeczytaj również: Budowa piecyka gazowego Junkers - co jest pod obudową?
Najczęstsze błędy przy zakupie
- wybór kabla tylko na podstawie ceny lub liczby żył,
- prowadzenie przewodu wewnętrznego na zewnątrz bez odpowiedniej osłony,
- łączenie kabli elektrycznych i sieciowych w jednej, ciasnej rurze,
- zbyt mocne zginanie skrętki albo światłowodu,
- brak zapasu kabla w puszce, rozdzielnicy i przy gnieździe,
- zastępowanie przewodu ochronnego inną żyłą lub rezygnacja z niego w nowym obwodzie,
- montaż kabla bez sprawdzenia dokumentacji urządzenia i projektu instalacji.
Osobnego prowadzenia wymagają przewody energetyczne i teletechniczne. Jeżeli muszą się przeciąć, robi się to możliwie krótko, najlepiej pod kątem prostym. Równoległe prowadzenie blisko siebie zwiększa ryzyko zakłóceń, szczególnie w przypadku kabli audio, antenowych i sieciowych.
Praktyczny dobór do konkretnych pomieszczeń
W kuchni planuję osobne obwody dla urządzeń o dużej mocy, a gniazda nad blatem rozdzielam tak, aby nie zasilać wielu mocnych odbiorników z jednego punktu. W łazience znaczenie ma nie tylko kabel, ale też strefy ochronne, stopień IP osprzętu i prawidłowe połączenia wyrównawcze.
W garażu lub warsztacie przewiduję większą liczbę gniazd, odporność mechaniczną oraz możliwość późniejszego podłączenia sprężarki, bramy czy ładowarki. Na zewnątrz wybieram przewody i osprzęt przystosowane do wilgoci, promieniowania UV oraz mrozu.
| Miejsce | Typowe rozwiązania | Najważniejsze kryterium |
|---|---|---|
| Pokoje i korytarze | YDYp do oświetlenia i gniazd, skrętka Cat 6 | Podział obwodów i łatwy dostęp do punktów |
| Kuchnia | Oddzielne obwody dla urządzeń dużej mocy | Obciążenie, zabezpieczenie i liczba odbiorników |
| Łazienka | Przewody zgodne z projektem oraz osprzęt o właściwym IP | Odległość od wody i ochrona przeciwporażeniowa |
| Garaż i warsztat | YDY, YKY lub przewody w osłonach zależnie od trasy | Odporność na uszkodzenia i większe obciążenia |
| Ogród i budynek gospodarczy | YKY, rury ochronne, szczelne puszki | Wilgoć, grunt, UV i zabezpieczenie trasy |
Przy nowych instalacjach zostawiam też zapasowe peszle do telewizora, routera, kamer i przyszłych punktów zasilania. To drobny koszt na etapie budowy, a później może oszczędzić kucia ścian i prowadzenia przewodów po wierzchu.
Co sprawdzić przed zamknięciem ścian
Zanim przewody zostaną zatynkowane, robię zdjęcia tras i zapisuję ich przebieg względem narożników, drzwi oraz podłogi. Dokumentacja przydaje się przy wierceniu, montażu szafek i późniejszych remontach. Najlepiej przechować ją razem ze schematem rozdzielnicy.
Instalację należy sprawdzić przed oddaniem do użytkowania. Obejmuje to między innymi ciągłość przewodów ochronnych, poprawność połączeń, działanie zabezpieczeń i pomiary wymagane dla danego obwodu. Samo podanie napięcia i sprawdzenie, czy świeci lampa, nie jest odbiorem instalacji.
Nie oszczędzałbym na jakości miedzi, oznaczeniach producenta ani osprzęcie połączeniowym. Różnica między dobrym a przypadkowym przewodem może być niewielka na rachunku za materiały, natomiast skutki błędnego doboru potrafią obejmować przegrzewanie, awarie urządzeń, pożar albo konieczność ponownego remontu.
Dobór kabla zaczyna się od planu całej instalacji
Najprostsza zasada brzmi tak: do wnętrza dobieram przewód instalacyjny, do ziemi i na zewnątrz kabel o odpowiedniej odporności, do sieci komputerowej skrętkę właściwej kategorii, a do urządzeń ruchomych przewód elastyczny. Dopiero później sprawdzam przekrój, liczbę żył, ekranowanie i sposób ochrony.
Jeżeli instalacja ma zasilać mocne urządzenia, prowadzić prąd między budynkami albo pracować w wilgotnym środowisku, nie warto wybierać materiału na podstawie ogólnej tabeli. Projekt, pomiary i konsultacja z elektrykiem są wtedy częścią doboru kabla, a nie dodatkiem po wykonaniu prac.
Dobrze zaplanowana instalacja jest niewidoczna, stabilna i gotowa na przyszłe zmiany. Właśnie dlatego lepiej zostawić kilka pustych rur i zapas przewodu niż po kilku latach rozkuwać ściany, gdy pojawi się nowy punkt sieciowy, kamera, ładowarka albo urządzenie wymagające osobnego obwodu.
