Bezpieczny układ garażowej instalacji zaczyna się od podziału na obwody
- Osobny obwód oświetlenia sprawia, że awaria gniazda nie pogrąży garażu w ciemności.
- Wyłącznik różnicowoprądowy 30 mA i zabezpieczenia nadprądowe chronią użytkowników oraz przewody.
- Przewód 3 × 1,5 mm² stosuje się zwykle do oświetlenia, a 3 × 2,5 mm² do gniazd 230 V, po sprawdzeniu warunków instalacji.
- W garażu warto zaplanować co najmniej 6-8 gniazd 230 V, a przy warsztacie także osobny obwód trójfazowy.
- Garaż wolnostojący wymaga właściwie dobranego kabla ziemnego, uziemienia i ochrony mechanicznej.
Od czego zacząć planowanie instalacji w garażu
Najpierw określam sposób użytkowania pomieszczenia. Inaczej projektuje się garaż służący wyłącznie do parkowania, a inaczej miejsce z kompresorem, spawarką, podnośnikiem i ładowarką EV. Z mojego doświadczenia wynika, że największy błąd pojawia się właśnie na tym etapie: właściciel planuje dwa gniazda, a po kilku miesiącach używa garażu jak małego warsztatu.
Na rzucie garażu zaznaczam bramę, samochód, stół roboczy, regały i miejsce na rozdzielnicę. Dopiero później rozmieszczam punkty elektryczne. Gniazdko zasłonięte przez samochód albo zamontowane za regałem nie jest realnym punktem użytkowym, nawet jeśli na papierze wszystko się zgadza.
Podstawowy podział funkcji
- oświetlenie główne sufitu,
- oświetlenie nad stołem roboczym,
- gniazda ogólnego przeznaczenia 230 V,
- gniazdo dla bramy garażowej lub napędu,
- gniazdo zewnętrzne przy wjeździe,
- obwód 400 V dla urządzeń o większej mocy,
- dedykowany obwód dla ładowarki samochodu elektrycznego.
W małym garażu wystarczą zwykle **dwa lub trzy obwody**, ale warsztat z urządzeniami dużej mocy powinien mieć ich więcej. Rozdzielenie instalacji zwiększa wygodę, ogranicza przeciążenia i ułatwia znalezienie przyczyny awarii.

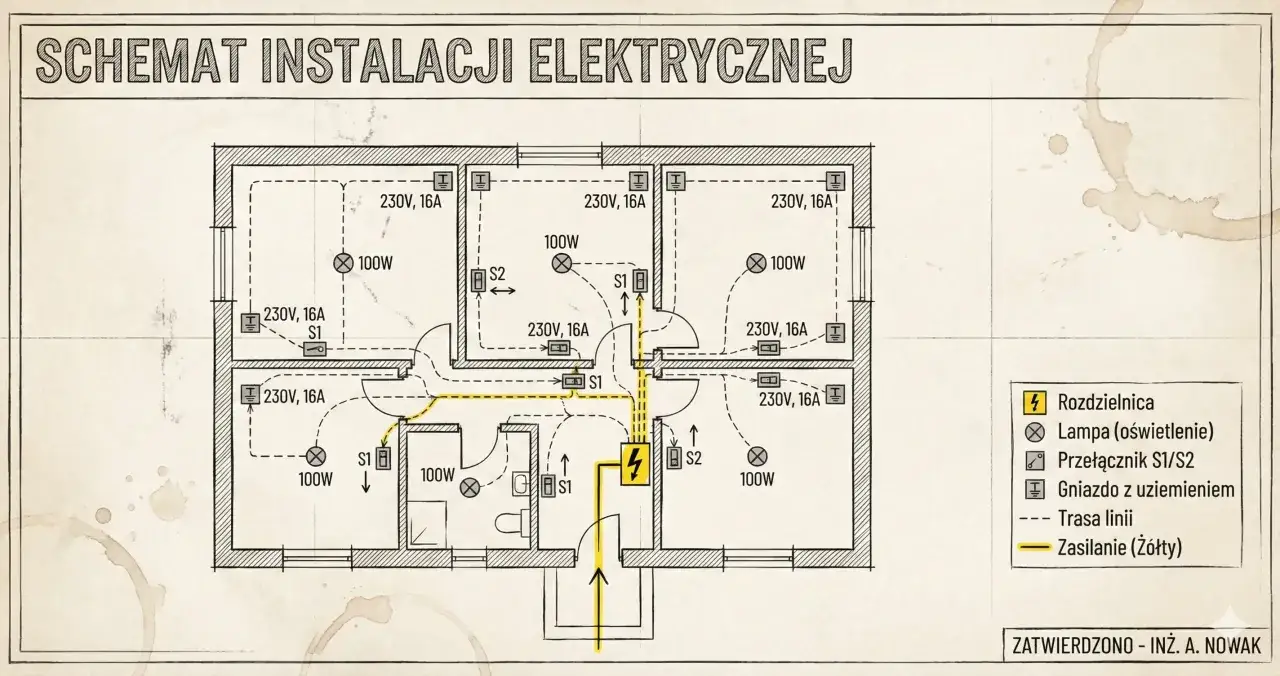

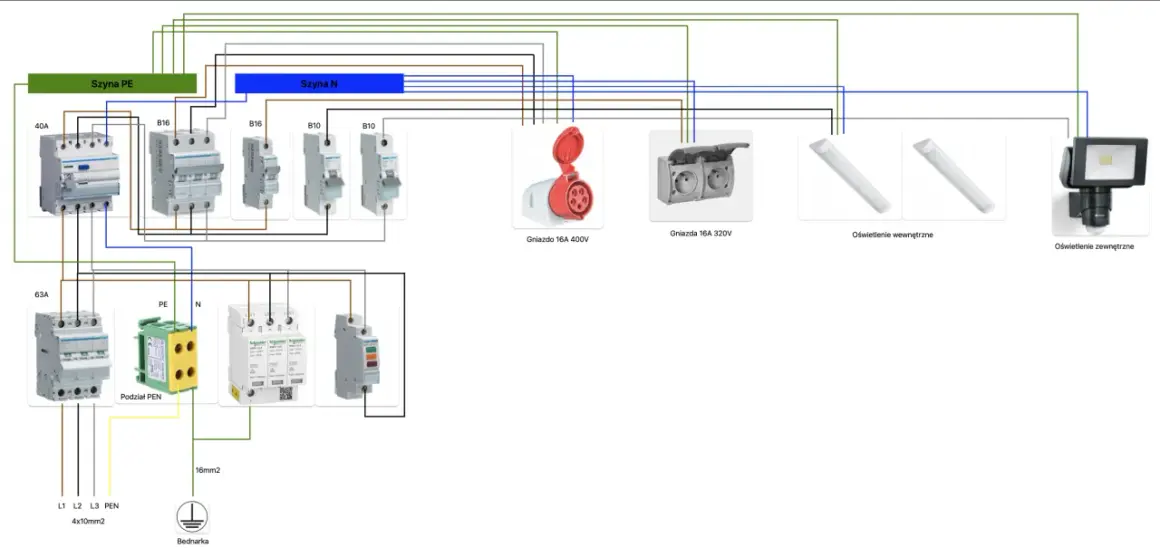

Przykładowy schemat instalacji elektrycznej w garażu
Poniższy układ jest schematem ideowym dla typowego garażu przy domu. Nie zastępuje projektu wykonawczego, ponieważ dobór kabla i zabezpieczeń zależy między innymi od długości trasy, układu sieci, mocy przyłączeniowej oraz sposobu ułożenia przewodów.
Rozdzielnica domu
│
│ kabel zasilający dobrany do długości i obciążenia
│
Rozdzielnica garażu
│
├── rozłącznik główny
├── ogranicznik przepięć, jeśli wymaga tego układ ochrony
├── RCD 30 mA typ A lub wyłączniki różnicowonadprądowe
│
├── MCB B10 → oświetlenie garażu
├── MCB B16 → gniazda 230 V przy ścianach
├── MCB B16 → stół roboczy lub brama garażowa
├── MCB 3P → gniazdo 400 V
└── osobne zabezpieczenie → ładowarka EV
W instalacji jednofazowej do garażu prowadzi się przewód z żyłą fazową, neutralną i ochronną. Przy zasilaniu trójfazowym potrzebne są zwykle trzy fazy, przewód neutralny i przewód ochronny. W podrozdzielnicy nie wolno samodzielnie łączyć przewodu PE z N. Takie połączenie wykonuje się tylko w odpowiednim punkcie instalacji, zgodnie z układem sieci.
Przepisy techniczno-budowlane wymagają stosowania oddzielnego przewodu ochronnego i neutralnego w obwodach odbiorczych, ochrony różnicowoprądowej oraz wyłączników nadprądowych. Konkretne rozwiązanie powinien potwierdzić elektryk z uprawnieniami, szczególnie gdy garaż jest zasilany z istniejącej, starszej instalacji.
Obwody, przewody i zabezpieczenia bez zgadywania
Najczęściej spotykany wariant dla prostego garażu wygląda następująco. Podane przekroje są orientacyjne i nie mogą być dobierane wyłącznie na podstawie mocy urządzenia. Znaczenie ma także długość przewodu, sposób jego ułożenia, temperatura oraz dopuszczalny spadek napięcia.
| Obwód | Typowy przewód | Przykładowe zabezpieczenie | Praktyczna uwaga |
|---|---|---|---|
| Oświetlenie | 3 × 1,5 mm² | B10 | Osobny obwód, aby awaria gniazd nie wyłączyła światła |
| Gniazda 230 V | 3 × 2,5 mm² | B16 | Lepiej podzielić gniazda na dwie grupy niż zasilać cały garaż jednym obwodem |
| Stół warsztatowy | 3 × 2,5 mm² lub większy | B16 albo dobrane do obciążenia | Dobry wybór dla elektronarzędzi używanych jednocześnie |
| Gniazdo 400 V | 5 × 2,5 mm², 4 mm² lub 6 mm² | Trójfazowe, dobrane do urządzenia | Przekrój i charakterystyka zależą od mocy oraz długości trasy |
| Wallbox | Zwykle osobny przewód wielożyłowy | Dedykowane zabezpieczenie | Dobór wykonuje się według mocy ładowarki i wymagań producenta |
Do oświetlenia garażu zwykle wystarczą oprawy LED o łącznej mocy **40-100 W**, ale ważniejszy od samej mocy jest sposób rozmieszczenia światła. Jedna lampa na środku sufitu tworzy cień za samochodem i przy stole. Sam preferuję kilka opraw liniowych lub paneli oraz dodatkową lampę nad blatem roboczym.
Wyłącznik różnicowoprądowy o czułości **30 mA** stosuje się jako ochronę uzupełniającą. Nie zastępuje on przewodu ochronnego ani zabezpieczenia nadprądowego. Przy nowoczesnych urządzeniach najczęściej rozważa się typ A, natomiast ładowarki EV mogą wymagać typu B albo typu A współpracującego z detekcją prądu stałego. Decyduje instrukcja konkretnego urządzenia.
Gdzie umieścić gniazda, włączniki i oprawy
W garażu natynkowa instalacja często okazuje się rozsądniejsza niż kucie ścian. Przewody prowadzone w rurkach lub kanałach są łatwiejsze do kontroli i późniejszej rozbudowy. W garażu murowanym można wykonać instalację podtynkową, ale przy pomieszczeniu warsztatowym doceniam dostępność przewodów bardziej niż idealnie gładką ścianę.
Gniazda 230 V montuje się zwykle na wysokości około **1,1-1,3 m**, czyli wyżej niż w pokoju. Dzięki temu są mniej narażone na wodę z posadzki, uderzenie narzędziem i zasłonięcie przez samochód. Przy stole roboczym dobrze sprawdza się kilka gniazd obok siebie, najlepiej na osobnym obwodzie.
Przeczytaj również: Oznaczenia kabli elektrycznych - jak czytać symbole i przekrój
Stopień ochrony ma znaczenie
Do suchego garażu wybiera się często osprzęt o stopniu ochrony **IP44**. Jeżeli ściana jest narażona na zachlapanie, pył, mycie samochodu albo pracę na zewnątrz, rozsądniejszy będzie osprzęt IP54, IP55 lub IP65. Symbol IP mówi, jak dobrze obudowa chroni przed ciałami stałymi i wodą, ale nie informuje o odporności mechanicznej.
Gniazda powinny mieć styki ochronne, klapki i solidne mocowanie. Tanie, luźne gniazdko natynkowe szybko się wyrabia, szczególnie gdy regularnie podłącza się do niego szlifierkę albo sprężarkę. Na zewnątrz stosuję osobny punkt z klapką i ochroną przed wilgocią, a nie zwykłe gniazdo wyprowadzone przez uchylone okno.
Garaż wolnostojący, blaszany i ładowarka samochodu
Garaż wolnostojący wymaga zaplanowania zasilania już na etapie wykonywania trasy między budynkami. Kabel prowadzi się w ziemi z ochroną przed uszkodzeniami mechanicznymi, a jego przekrój dobiera do długości, obciążenia i sposobu ułożenia. Przy długiej trasie zbyt cienki przewód powoduje spadki napięcia, problemy z rozruchem silników i niepotrzebne nagrzewanie.
W garażu blaszanym trzeba szczególnie dopilnować połączenia ochronnego metalowej konstrukcji. Wszystkie dostępne metalowe elementy instalacji powinny zostać objęte ochroną zgodnie z projektem. Przewodów nie należy prowadzić przypadkowo po ostrych krawędziach blachy, ponieważ uszkodzona izolacja może stworzyć realne zagrożenie.
Jeżeli w przyszłości może pojawić się samochód elektryczny, już teraz warto zostawić miejsce w rozdzielnicy i przygotować trasę pod osobny obwód. Wallbox 11 kW oznacza obciążenie trójfazowe rzędu **16 A na fazę**, ale nie każdy dom ma wystarczającą moc przyłączeniową. Urządzenie 22 kW wymaga około 32 A na fazę i często wiąże się z dodatkowymi ograniczeniami po stronie instalacji.
W 2026 roku orientacyjny koszt kompletnej instalacji wallboxa 11 kW z urządzeniem, zabezpieczeniami i krótką trasą często mieści się w przedziale **5000-7000 zł**. Przy długim kablu, modernizacji rozdzielnicy albo zwiększaniu mocy przyłączeniowej koszt może być wyraźnie wyższy.Wykonanie, pomiary i błędy, które wracają po latach
Prace zaczynam od wyłączenia zasilania i sprawdzenia jego braku odpowiednim miernikiem. Samo opuszczenie wyłącznika w rozdzielnicy nie jest dowodem bezpieczeństwa, szczególnie w starym garażu, gdzie obwody bywają opisane błędnie.
- Rozrysuj trasę kabli, lokalizację rozdzielnicy i wszystkich punktów.
- Podziel instalację na obwody zależnie od funkcji i obciążenia.
- Dobierz przewody oraz zabezpieczenia na podstawie obliczeń, a nie tylko popularnych schematów.
- Wykonaj połączenia w rozdzielnicy i puszkach zgodnie z układem sieci.
- Opisz każdy obwód i zostaw dokumentację zdjęciową tras przed zakryciem.
- Przed uruchomieniem wykonaj pomiary ochronne i sprawdź działanie RCD.
Najczęstsze błędy to prowadzenie całego garażu jednym przewodem, używanie przedłużacza jako stałej instalacji, brak osobnego obwodu oświetlenia oraz łączenie nowych przewodów miedzianych ze starą instalacją aluminiową bez odpowiednich złącz. Nie polecam też montowania rozdzielnicy w miejscu, gdzie może zostać oblana wodą albo uderzona przez otwieraną bramę.
Po zakończeniu prac elektryk powinien sprawdzić między innymi ciągłość przewodów ochronnych, rezystancję izolacji, impedancję pętli zwarcia, działanie wyłączników różnicowoprądowych i skuteczność samoczynnego wyłączenia zasilania. Protokół z pomiarów jest ważniejszy niż zdjęcie równo ułożonych przewodów, bo dopiero pomiary pokazują, czy ochrona rzeczywiście działa.Dobrze zaplanowany garaż zostawia miejsce na kolejne urządzenia
Najrozsądniejszy wariant dla typowego garażu to osobny obwód oświetlenia, co najmniej dwa obwody gniazd 230 V, przygotowane zabezpieczenia różnicowoprądowe oraz wolne miejsce w rozdzielnicy. Taki układ kosztuje nieco więcej na początku, ale późniejsza rozbudowa nie wymaga prowadzenia kabli po gotowych ścianach.
Jeżeli garaż ma służyć także jako warsztat, już na etapie projektu przewidziałbym zasilanie trójfazowe, dodatkowe punkty nad blatem i oświetlenie zewnętrzne przy bramie. Ostateczny dobór przewodów, zabezpieczeń i uziemienia zostawiłbym elektrykowi, który wykona obliczenia oraz pomiary. W instalacji garażowej oszczędność na projekcie lub kontroli końcowej jest pozorna, bo jeden źle dobrany element może później oznaczać awarię urządzeń albo zagrożenie dla użytkowników.
