Kiedy przewód jest za krótki, został przecięty albo trzeba przesunąć telewizor, dodatkowe łączenie wydaje się najprostszym rozwiązaniem. Odpowiedź na pytanie, czy można łączyć kabel antenowy, brzmi: tak, ale trzeba użyć właściwego złącza i zachować ciągłość ekranu. Wyjaśniam, które metody sprawdzają się w instalacjach RTV i SAT, jak wykonać połączenie oraz kiedy lepiej wymienić cały odcinek przewodu.
Najważniejsza zasada brzmi prosto, ale wymaga dobrego złącza
- Tak, kabel antenowy można łączyć, najlepiej za pomocą łącznika koncentrycznego.
- W instalacjach telewizji naziemnej i satelitarnej najczęściej stosuje się złączkę F-F, czyli beczkę.
- Przewód i złącza powinny mieć impedancję 75 Ω.
- Skręcanie żył, kostki elektryczne i przypadkowe lutowanie zwykle pogarszają odbiór.
- Na zewnątrz połączenie trzeba zabezpieczyć przed wilgocią i korozją.
Kiedy łączenie kabla antenowego ma sens
Najczęściej robi się to przy przedłużaniu przewodu, naprawie przypadkowego przecięcia albo zmianie ustawienia telewizora i dekodera. Samo połączenie nie jest błędem. Problem pojawia się dopiero wtedy, gdy wykonamy je przypadkowym elementem, który zaburza ekranowanie lub nie pasuje do kabla.

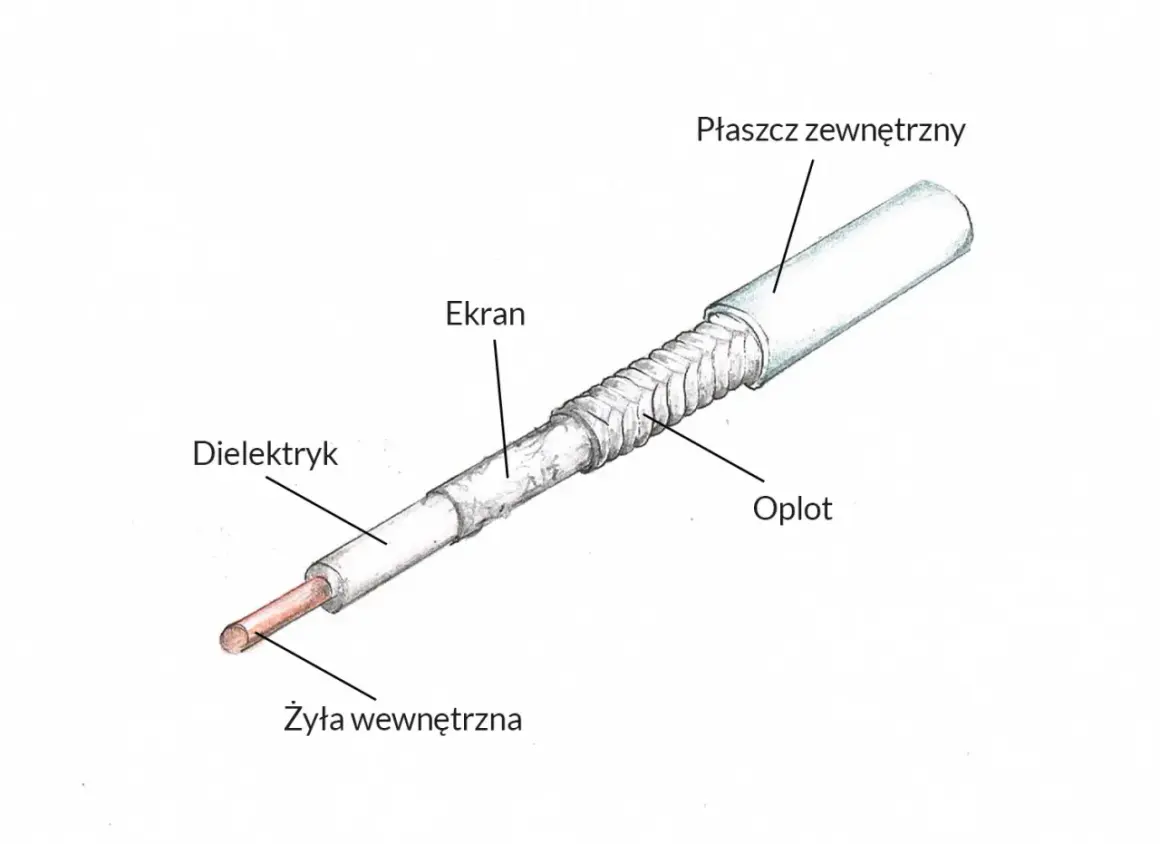

W domowych instalacjach RTV, DVB-T2, telewizji kablowej i telewizji satelitarnej stosuje się zwykle kabel koncentryczny o impedancji 75 Ω. Oznacza to, że przewód ma konkretną geometrię, w której żyła środkowa, izolacja i ekran współpracują ze sobą. Nie jest to zwykły drut, którego końcówki można po prostu skręcić.
Jeżeli przewód jest łatwo dostępny i można go wymienić bez kucia ściany, sam rozważyłbym wymianę całego odcinka. Jedno poprawnie zrobione połączenie działa dobrze, ale każdy dodatkowy łącznik to potencjalne miejsce poluzowania, zawilgocenia albo błędu montażowego.
Najlepsze sposoby łączenia przewodów
Złączka F-F, czyli popularna beczka
To najbardziej uniwersalna metoda. Końce obu przewodów zakańcza się wtykami typu F, a potem nakręca je na łącznik F-F. Dobre złącze zachowuje ekranowanie i jest przeznaczone do kabli 75 Ω, dlatego sprawdza się zarówno przy antenie naziemnej, jak i przy instalacji satelitarnej.
Typowa beczka kosztuje około 1-5 zł, a dwa podstawowe wtyki F zwykle kilka złotych. Droższe złącza kompresyjne są trwalsze i lepiej nadają się do instalacji zewnętrznych, choć wymagają odpowiedniego narzędzia.
Łącznik IEC do gotowych przewodów telewizyjnych
Jeżeli oba odcinki mają już klasyczne wtyki antenowe IEC, można zastosować odpowiednią przejściówkę lub gniazdo pośrednie. To rozwiązanie jest wygodne przy krótkim przewodzie między telewizorem a gniazdem, ale w stałych instalacjach częściej wybrałbym złącza F, ponieważ zapewniają pewniejsze mocowanie.
Łącznik panelowy lub gniazdo pośrednie
Przy przejściu przez ścianę, szafkę albo panel multimedialny przydaje się łącznik F-F w wersji panelowej. Pozwala zamocować połączenie mechanicznie, zamiast zostawiać luźną beczkę za telewizorem. Jest droższy, ale poprawia porządek i ogranicza ryzyko wyrwania przewodu.
| Metoda | Najlepsze zastosowanie | Ocena praktyczna |
|---|---|---|
| Złączka F-F | Przedłużanie i naprawa kabla koncentrycznego | Najlepszy wybór do większości instalacji |
| Łącznik IEC | Gotowe przewody przy telewizorze | Wygodny, ale mniej pewny mechanicznie |
| Łącznik panelowy | Przejście przez ścianę lub panel | Estetyczny i stabilny |
| Skręcanie lub kostka | Żadna stała instalacja RTV/SAT | Nie zalecam |
Jak wykonać połączenie krok po kroku
Do prostego montażu potrzebne są dwa wtyki F, złączka F-F, ostry nóż lub ściągacz izolacji oraz klucz płaski, jeśli złącze wymaga delikatnego dokręcenia. Przy przewodzie na zewnątrz przyda się także taśma samowulkanizująca albo gotowa osłona uszczelniająca.
- Odłącz urządzenia od zasilania, szczególnie gdy instalacja ma wzmacniacz, zasilacz antenowy lub konwerter SAT.
- Przytnij końce przewodu równo, usuwając zgnieciony albo nadłamany fragment.
- Zdejmij zewnętrzną izolację na długości zgodnej z konstrukcją wtyku F.
- Odchyl ekran z oplotu i folii, ale nie usuwaj go całkowicie. Żaden drucik ekranu nie może dotykać żyły środkowej.
- Odsłoń żyłę centralną i nasuń albo nakręć właściwy wtyk F.
- Sprawdź, czy żyła wystaje na około 1-2 mm poza czoło złącza i czy ekran nie wystaje poza jego obudowę.
- Wkręć oba wtyki w beczkę. Dokręć je pewnie, ale bez używania nadmiernej siły.
- Podłącz urządzenia i sprawdź odbiór na kilku kanałach, najlepiej również w paśmie, na którym wcześniej występowały problemy.
Najczęstszy błąd polega na zbyt mocnym usunięciu izolacji. Wtedy oplot może dotknąć żyły i powstaje zwarcie albo bardzo silne tłumienie sygnału. Zawsze sprawdzam połączenie wzrokowo przed dokręceniem, bo poprawienie jednej wystającej nitki ekranu zajmuje chwilę, a późniejsze szukanie przyczyny zaniku kanałów potrafi zająć znacznie dłużej.
Połączenie kabla z zasilaniem anteny
W instalacji z przedwzmacniaczem antenowym lub konwerterem satelitarnym sygnał może być przesyłany razem z napięciem stałym. W takim przypadku trzeba użyć łącznika z przejściem DC. Zwykłe złącze z separatorem może odciąć zasilanie, przez co wzmacniacz przestanie działać mimo prawidłowego obrazu chwilę wcześniej.
Co dzieje się z sygnałem po zastosowaniu złącza
Dobre połączenie wprowadza niewielkie tłumienie i zwykle nie powoduje zauważalnej różnicy w odbiorze. Nie oznacza to jednak, że każda beczka jest równie dobra. Tanie, luźne albo skorodowane elementy mogą pogorszyć sygnał bardziej niż samo dołożenie kilku metrów przewodu.
W telewizji cyfrowej obraz często wygląda normalnie aż do przekroczenia pewnego poziomu błędów. Potem pojawiają się piksele, zatrzymywanie obrazu, zacinanie dźwięku albo całkowity brak kanałów. Dlatego nie należy oceniać instalacji wyłącznie po tym, czy jeden kanał działa po montażu.
Na jakość wpływają przede wszystkim:
- liczba połączeń na trasie,
- długość i jakość kabla,
- pasmo pracy, szczególnie przy telewizji satelitarnej,
- dokładność założenia wtyków,
- poziom sygnału dostępny przed połączeniem.
Jeżeli sygnał był wcześniej na granicy poprawnego odbioru, nawet mała strata może ujawnić problem. W takiej sytuacji lepszym rozwiązaniem bywa wymiana kabla na dłuższy odcinek albo korekta anteny, a nie dokładanie kolejnego wzmacniacza.
Czego nie robić przy naprawie kabla
Nie skręcaj żył i nie zaklejaj ich taśmą izolacyjną. Taki sposób może chwilowo przywrócić kontakt elektryczny, ale nie odtwarza ekranowania ani geometrii przewodu. W instalacji telewizyjnej efekt bywa pozornie dobry, dopóki nie pojawi się wilgoć, poruszenie przewodem albo zmiana warunków odbioru.
Nie stosowałbym także kostki elektrycznej, szybkozłączki do przewodów energetycznych ani przypadkowej złączki audio. Element powinien być przeznaczony do kabla koncentrycznego 75 Ω i mieć odpowiedni zakres częstotliwości.
Trzeba też unikać łączenia przewodów o zupełnie różnych średnicach za pomocą niewłaściwych wtyków. RG-6, RG-59 i przewody stosowane w instalacjach SAT mogą wyglądać podobnie, ale mają inne wymiary i wymagają dopasowanych zakończeń.
Przeczytaj również: Oznaczenia kabli elektrycznych - jak czytać symbole i przekrój
Połączenie na zewnątrz budynku
Na balkonie, elewacji, dachu lub przy maszcie sama beczka nie wystarczy. Woda może dostać się pod oplot, a po kilku miesiącach pojawi się korozja i niestabilny odbiór. Złącze trzeba osłonić taśmą samowulkanizującą, kapturkiem pogodowym albo obudową przeznaczoną do instalacji zewnętrznych.
Przewód powinien tworzyć przed wejściem do złącza delikatny kapinos, czyli łuk skierowany w dół. Dzięki temu deszcz nie spływa po kablu bezpośrednio na połączenie. Nie należy również mocno zaginać koncentryka ani przyciskać go opaską tak, by odkształcić jego przekrój.
Kiedy lepiej wymienić cały przewód
Jeżeli kabel jest stary, popękany, wielokrotnie łączony albo biegnie w miejscu narażonym na wodę, pojedyncza naprawa może być tylko krótkotrwałym rozwiązaniem. Wymiana ma szczególnie dużo sensu wtedy, gdy przewód znajduje się w peszlu i można go wyciągnąć bez demolowania ściany.
Do wymiany wybrałbym przewód opisany jako 75 Ω, z pełnym ekranem i odpowiednim zakresem częstotliwości. Przy telewizji satelitarnej warto zwrócić uwagę na dobre ekranowanie, ponieważ sygnały pracują na wyższych częstotliwościach niż w najprostszej instalacji naziemnej.
Z fachowcem skonsultowałbym się, gdy po połączeniu trzeba regulować antenę, diagnozować instalację zbiorczą albo prowadzić przewód na dużą odległość. W takich przypadkach liczy się nie tylko poziom sygnału, ale również parametry jakościowe, takie jak MER i BER, których nie da się wiarygodnie ocenić samym menu telewizora.
Jedna beczka wystarczy, jeśli reszta instalacji jest poprawna
W typowej domowej instalacji można bezpiecznie połączyć dwa przewody koncentryczne za pomocą dwóch dopasowanych wtyków F i złączki F-F. Największą różnicę robią starannie przygotowane końcówki, ciągły ekran i ochrona przed wilgocią, a nie sama cena elementu.
Jeśli po montażu pojawiają się zakłócenia, najpierw sprawdziłbym właśnie złącza, luźne oploty, zwarcie żyły z ekranem i ewentualny brak przejścia zasilania do wzmacniacza. Gdy przewód jest łatwo dostępny, dłuższy odcinek bez połączeń pozostaje jednak rozwiązaniem prostszym i bardziej odpornym na błędy.
