Bezpieczna instalacja elektryczna w domku drewnianym wymaga dobrego planu, ponieważ przewody, puszki i osprzęt pracują w otoczeniu materiału palnego. Pokażę, jak zaplanować trasy kabli, podzielić obwody, dobrać zabezpieczenia, uniknąć uszkodzenia konstrukcji oraz ile orientacyjnie kosztują takie prace w Polsce.
Najważniejsze decyzje zapadają przed zamknięciem ścian
- Drewno wymaga dodatkowej ochrony przed przegrzaniem, iskrzeniem i uszkodzeniami mechanicznymi.
- Nie ma jednej obowiązkowej metody prowadzenia przewodów, ale każda trasa musi być dobrana do konstrukcji i zabezpieczona.
- Rozdzielnica powinna mieć między innymi wyłącznik główny, ochronę przeciwprzepięciową i RCD 30 mA tam, gdzie wymagają tego zasady ochrony przeciwporażeniowej.
- Obwody dużych odbiorników trzeba rozdzielić od zwykłych gniazd i oświetlenia.
- Odbiór instalacji obejmuje pomiary, a nie tylko sprawdzenie, czy działa światło i gniazdka.
Drewno zmienia sposób projektowania instalacji
W domu murowanym przewód można ukryć w bruździe, a ewentualną naprawę wykonać po skuciu tynku. W domku z bali lub w konstrukcji szkieletowej każda ingerencja w ścianę może naruszyć nośność, izolację albo paroizolację. Dlatego elektrykę trzeba uzgodnić z etapem budowy, a nie dopisywać do niej po zamknięciu przegród.
Największym zagrożeniem nie jest samo drewno, lecz połączenie kilku błędów: luźnego styku, przeciążonego przewodu, braku ochrony mechanicznej i utrudnionego chłodzenia. Ja szczególną uwagę zwracam na miejsca, w których kabel przechodzi przez drewno, znajduje się przy izolacji lub jest zasłonięty na stałe.
Co trzeba ustalić przed montażem
- gdzie znajdzie się rozdzielnica i którędy będą prowadzone główne trasy,
- ile gniazd, punktów oświetleniowych i urządzeń planujesz w każdym pomieszczeniu,
- czy domek będzie ogrzewany elektrycznie, wyposażony w bojler, klimatyzator, pompę ciepła lub kuchenkę indukcyjną,
- gdzie przebiegają słupy, belki, stężenia i elementy więźby,
- w których miejscach trzeba zachować ciągłość paroizolacji oraz izolacji cieplnej.
W przypadku domu szkieletowego trasy powinny być wyznaczone przed zamknięciem ścian płytami. Przy domku z bali dochodzi problem osiadania i sezonowej pracy drewna, dlatego przejścia oraz podejścia do osprzętu muszą mieć rozwiązanie przewidziane przez wykonawcę. Nie wolno samodzielnie wiercić dużych otworów w elementach konstrukcyjnych tylko po to, aby skrócić trasę kabla.
Przewody można prowadzić na kilka sposobów
Najlepsza metoda zależy od tego, czy liczy się dla Ciebie widoczna, rustykalna instalacja, czy całkowicie gładkie ściany. Przepisy i zasady wiedzy technicznej nie sprowadzają się do prostego hasła, że każdy przewód w drewnie musi być w metalowej rurze. Liczy się odporność na uszkodzenia, właściwe chłodzenie i zabezpieczenie materiału palnego.
| Metoda | Zalety | Ograniczenia |
|---|---|---|
| Natynkowa w kanale lub rurze | Łatwy dostęp, prosty serwis, niewielka ingerencja w konstrukcję | Widoczna instalacja, konieczność starannego doboru osprzętu |
| Pod warstwą wykończeniową | Estetyczny wygląd, przewody niewidoczne | Trudniejszy dostęp, ryzyko naruszenia paroizolacji i izolacji |
| W przestrzeni instalacyjnej za płytą | Dobra ochrona przewodów i łatwiejsze prowadzenie tras | Trzeba zaplanować grubość zabudowy oraz lokalizację puszek |
| W konstrukcji z bali | Możliwość zachowania naturalnego wyglądu ścian | Praca drewna, osiadanie i ograniczona możliwość późniejszych zmian |
Instalacja natynkowa
W domkach letniskowych często wybieram prowadzenie natynkowe. Przewody umieszcza się wtedy w odpowiednich kanałach, rurach lub systemach przeznaczonych do danego środowiska, a gniazda i łączniki montuje na podkładkach lub osprzęcie, który nie pozwala na niebezpieczne nagrzewanie drewnianego podłoża.
To rozwiązanie może wyglądać bardzo dobrze, szczególnie przy drewnianych ścianach. Trzeba jednak unikać przypadkowych plastikowych listew, luźnych przewodów i zwykłych puszek przykręconych bezpośrednio do deski bez sprawdzenia zaleceń producenta. Estetyka nie może zastępować ochrony termicznej i mechanicznej.
Instalacja ukryta

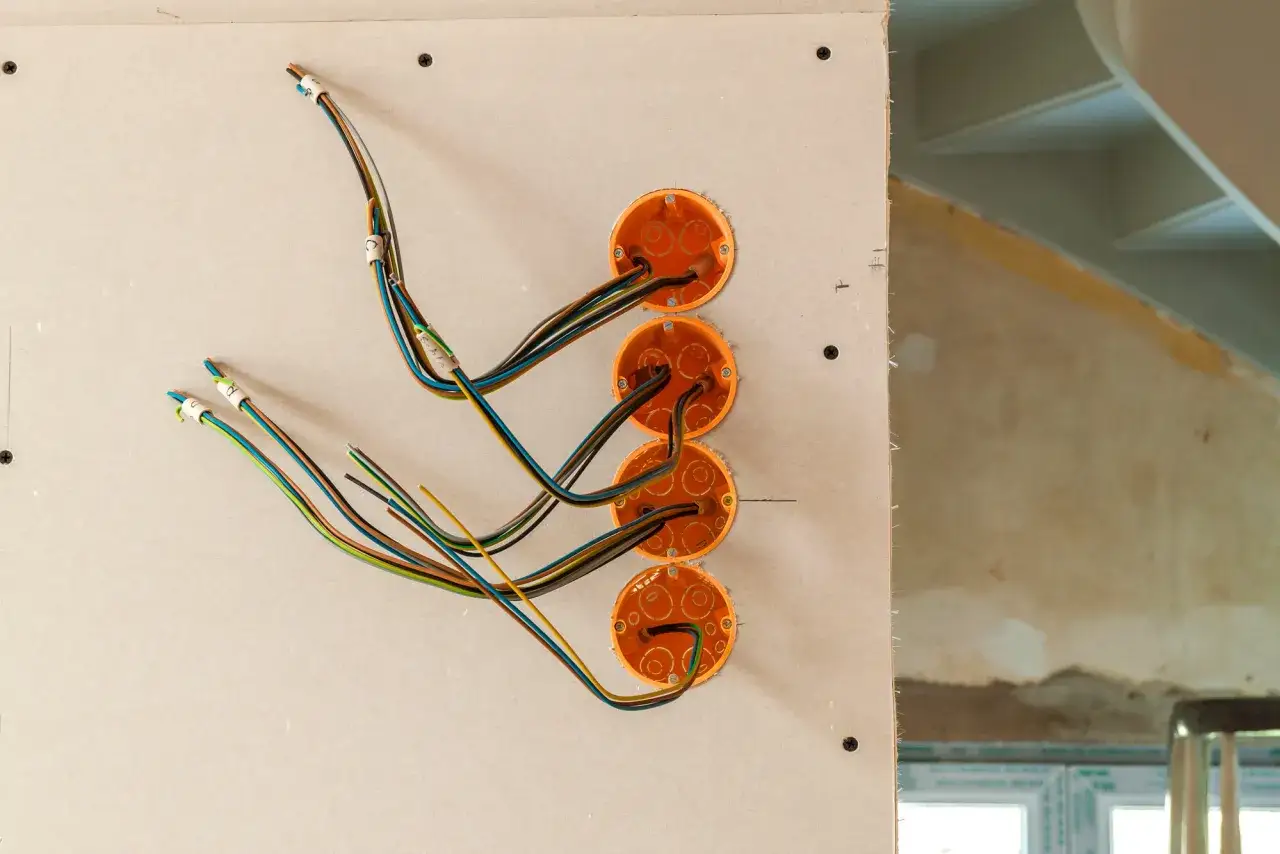

Przy zabudowie płytami gipsowo-kartonowymi przewody prowadzi się zwykle w przestrzeni instalacyjnej, z dala od przypadkowych wkrętów i ostrych krawędzi. Przejścia przez profile lub drewno wymagają osłon, a miejsca połączeń powinny pozostać dostępne do kontroli.
Nie zakładałbym, że można schować dowolny kabel w izolacji i zamknąć ścianę. Sposób ułożenia wpływa na jego obciążalność prądową, dlatego przekrój przewodu dobiera się do obciążenia, długości trasy, sposobu chłodzenia i zabezpieczenia nadprądowego. Popularne przekroje, takie jak 1,5 mm² dla części obwodów oświetleniowych czy 2,5 mm² dla wielu obwodów gniazd, są tylko punktem wyjścia, a nie uniwersalną receptą.
Rozdzielnica i obwody decydują o bezpieczeństwie
W małym domku kuszące jest podłączenie wszystkiego do kilku obwodów. To pozorna oszczędność. Awaria jednego urządzenia może wtedy wyłączyć cały budynek, a znalezienie problemu staje się trudniejsze. Ja wolę zostawić w rozdzielnicy kilka wolnych modułów i rozdzielić odbiorniki już na etapie projektu.
Praktyczny podział obwodów
- oświetlenie parteru i poddasza,
- gniazda w pokojach,
- osobny obwód dla kuchni,
- lodówka, zmywarka, pralka lub suszarka,
- bojler, ogrzewanie elektryczne i klimatyzacja,
- gniazda zewnętrzne oraz oświetlenie ogrodu,
- urządzenia wymagające zasilania trójfazowego.
Urządzenia o dużej mocy powinny mieć własne obwody, dobrane do ich parametrów. Dotyczy to między innymi płyty indukcyjnej, podgrzewacza wody, grzejników elektrycznych i ładowarki samochodowej. Nie wolno zwiększać wartości wyłącznika nadprądowego tylko dlatego, że obecne zabezpieczenie często wyłącza obwód. Najpierw trzeba znaleźć przyczynę przeciążenia lub błędnego doboru przewodu.
Co powinno znaleźć się w rozdzielnicy
Podstawą jest wyłącznik główny, wyłączniki nadprądowe dopasowane do obwodów, przewody ochronne PE oraz właściwie wykonane uziemienie i połączenia wyrównawcze. W obwodach wymagających ochrony dodatkowej stosuje się wyłączniki różnicowoprądowe, najczęściej o czułości 30 mA. RCD wykrywa upływ prądu i może ograniczyć ryzyko porażenia, ale nie zastępuje uziemienia ani zabezpieczenia nadprądowego.
Warto rozważyć ochronę przeciwprzepięciową, szczególnie gdy domek jest zasilany napowietrznie, stoi na otwartej działce albo ma instalację fotowoltaiczną. Przy obiekcie drewnianym trzeba też skoordynować instalację elektryczną z ochroną odgromową. Ostateczny układ aparatów zależy od typu sieci, warunków przyłączenia i projektu, więc nie powinien być kopiowany z przypadkowego schematu znalezionego w internecie.
Montaż trzeba prowadzić razem z budową ścian
Najwygodniejszy przebieg prac wygląda tak, że najpierw powstaje plan punktów, potem trasy, a dopiero później przewody i osprzęt. W konstrukcji szkieletowej elektryk powinien uzgodnić swoją pracę z cieślą i ekipą od izolacji. Dzięki temu nie trzeba później przecinać folii, przesuwać puszek ani prowadzić kabli w miejscach, w których będą narażone na wkręty.
- Rozrysuj punkty na rzucie każdego pomieszczenia, razem z wysokością gniazd i łączników.
- Podziel odbiorniki na obwody i zaznacz urządzenia wymagające osobnego zasilania.
- Ustal przebieg tras z uwzględnieniem konstrukcji, izolacji i późniejszej zabudowy.
- Wykonaj przepusty i osłony przed przeciągnięciem przewodów, aby nie ocierały się o drewno ani metal.
- Zamontuj puszki i rozdzielnicę w sposób zgodny z przeznaczeniem osprzętu oraz zaleceniami producenta.
- Wykonaj połączenia i opisy, zanim ściany zostaną zamknięte.
- Zrób dokumentację zdjęciową tras przewodów, puszek i przepustów.
Zdjęcia przed zabudową są bardzo praktyczne. Po kilku latach pozwalają ustalić, gdzie biegnie przewód i w którym miejscu można bezpiecznie przykręcić półkę. Zostawienie prostego szkicu z wymiarami od narożników jest jeszcze lepsze, bo fotografia nie zawsze pokazuje skalę.
Przeczytaj również: Kolory przewodów elektrycznych. Co oznaczają L, N i PE?
Miejsca szczególnie wymagające
W łazience trzeba uwzględnić strefy ochronne, właściwy stopień ochrony osprzętu i połączenia wyrównawcze. Gniazda zewnętrzne powinny być przeznaczone do pracy na zewnątrz, mieć odpowiednią ochronę przed wilgocią i być zabezpieczone przed przypadkowym zalaniem.
Przy oprawach oświetleniowych, grzejnikach i urządzeniach wytwarzających ciepło trzeba zachować odległości wskazane przez producenta. Osprzętu nie montuje się bezpośrednio na palnym podłożu, jeśli jego konstrukcja nie chroni drewna przed zapłonem. Najwięcej problemów powstaje przy lampach, kominach, kuchenkach i puszkach umieszczonych zbyt blisko elementów drewnianych.
Ile kosztuje wykonanie takiej instalacji
Cena zależy bardziej od liczby obwodów, punktów i urządzeń niż od samej powierzchni domku. Dwa budynki o metrażu 40 m² mogą różnić się kosztem o kilka tysięcy złotych, jeśli jeden ma tylko oświetlenie i gniazda, a drugi również bojler, ogrzewanie, klimatyzację oraz rozbudowaną instalację zewnętrzną.
| Zakres prac | Orientacyjny koszt w 2026 roku | Co wpływa na cenę |
|---|---|---|
| Pojedynczy punkt z materiałem i montażem | około 90-200 zł netto | rodzaj osprzętu, długość trasy, sposób prowadzenia |
| Rozdzielnica z wyposażeniem | około 1500-4000 zł | liczba obwodów, RCD, ochrona przepięciowa, automatyka |
| Pomiary odbiorcze | około 300-800 zł | zakres pomiarów, wielkość instalacji, lokalizacja |
| Mały domek z 35-60 punktami | orientacyjnie 8000-16000 zł | standard, urządzenia dużej mocy, instalacja zewnętrzna |
Są to widełki orientacyjne, a nie cennik wykonawczy. Nie obejmują zwykle przyłącza, opraw dekoracyjnych, instalacji odgromowej, fotowoltaiki, systemu alarmowego ani automatyki budynkowej. Przy instalacji natynkowej można ograniczyć część prac budowlanych, ale dobre kanały, osprzęt i staranne prowadzenie przewodów także kosztują.
Przy porównywaniu ofert sprawdzam przede wszystkim, czy cena obejmuje przewody, puszki, rozdzielnicę, opisy, podłączenie oraz protokół pomiarów. Sama niska stawka za punkt niewiele mówi, jeśli osobno doliczane są zabezpieczenia, przejścia przez ściany i uruchomienie instalacji.
Odbiór instalacji jest równie ważny jak montaż
Po zakończeniu prac elektryk powinien wykonać pomiary ochronne. W zależności od instalacji obejmują one między innymi ciągłość przewodów ochronnych, rezystancję izolacji, impedancję pętli zwarcia, działanie RCD, polaryzację oraz sprawdzenie uziemienia i połączeń wyrównawczych.
Właściciel powinien otrzymać protokół z pomiarów, opis rozdzielnicy i podstawową dokumentację przebiegu tras. To przydaje się nie tylko przy sprzedaży domu. Jest ważne także po awarii, zalaniu, rozbudowie albo pożarze, gdy trzeba ustalić, jak instalacja została wykonana.
Nie podłączałbym samodzielnie nowej rozdzielnicy ani nie wykonywał pomiarów „na oko”. Prace przy instalacji powinien prowadzić elektryk z odpowiednimi kwalifikacjami, a zakres odpowiedzialności warto zapisać w umowie. W przypadku domku wykorzystywanego sezonowo dobrze zaplanować także kontrolę po pierwszym okresie grzewczym, kiedy drewno i połączenia mogą zmienić swoje położenie.
Dobry plan oszczędza drewno i późniejsze poprawki
Najrozsądniejsze rozwiązanie to takie, które łączy bezpieczne prowadzenie przewodów, dostępność połączeń i możliwość rozbudowy. Nie oszczędzałbym na ochronie przeciwporażeniowej, pomiarach ani dokumentacji, za to liczbę ozdobnych punktów i elementów automatyki można dopasować do budżetu.
Przed zamknięciem ścian poproś wykonawcę o zaznaczenie tras, wykonaj zdjęcia i sprawdź, czy w rozdzielnicy zostało miejsce na przyszłe urządzenia. W drewnianym domku kilka godzin planowania potrafi uchronić przed rozbieraniem ściany, a dobrze wykonane zabezpieczenia realnie zmniejszają ryzyko przegrzania, zwarcia i pożaru.
