Kolor przewodów w gniazdku - co oznaczają L, N i PE?

Co oznaczają przewody L, N i PE w gniazdku

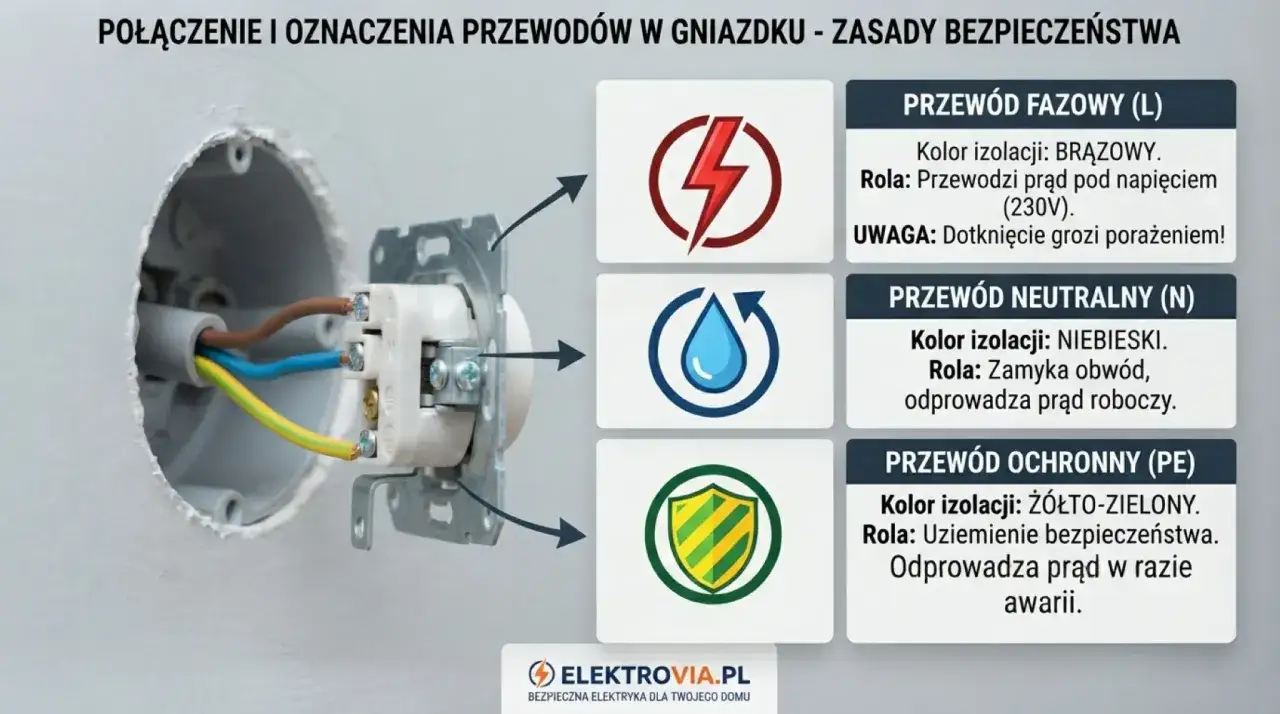

Najłatwiejszy przypadek to przewód typu 3 x 2,5 mm², w którym brązowa żyła trafia na L, niebieska na N, a żółto-zielona na zacisk ochronny. Przekrój 2,5 mm² jest często stosowany w obwodach gniazd w domu, ale nie wolno dobierać połączeń wyłącznie na podstawie przekroju kabla.

Litery na mechanizmie są ważniejsze niż położenie otworów. W praktyce przyjmuje się, że gdy bolec ochronny znajduje się u góry, faza powinna być po lewej stronie, a neutralny po prawej. Najważniejsze pozostaje jednak prawidłowe oznaczenie zacisków i sprawność ochrony, bo konkretne gniazdo może być zamontowane w innej orientacji.

Jak rozpoznać barwy przewodów w nowej instalacji

Współczesne oznaczenia są dość czytelne. Żółto-zielona izolacja jest zarezerwowana dla przewodu ochronnego, niebieska dla neutralnego, a pozostałe typowe barwy, takie jak brązowa, czarna i szara, mogą oznaczać przewody fazowe.

Przewód fazowy L

Brązowy przewód najczęściej doprowadza fazę w obwodzie jednofazowym. Czarny i szary również mogą pełnić funkcję fazową, zwłaszcza w przewodach wielożyłowych lub instalacjach trójfazowych, gdzie oznacza się nimi kolejne fazy.

Nie traktuję koloru jako dowodu, że dana żyła jest bezpieczna do dotknięcia. Faza może pojawić się na przewodzie o nietypowej barwie po błędnej naprawie, a nawet przewód niebieski bywa niewłaściwie wykorzystany w starych lub przerabianych obwodach.

Przewód neutralny N

Niebieska żyła jest przewodem neutralnym. W normalnie działającym obwodzie ma potencjał bliski ziemi, ale nie wolno zakładać, że można jej dotknąć. Błąd instalacji, przerwanie przewodu neutralnego albo nieprawidłowe połączenie może sprawić, że również na nim pojawi się niebezpieczne napięcie.

Przewód ochronny PE

Żółto-zielony przewód należy podłączyć do zacisku ochronnego, zwykle połączonego z bolcem albo metalowymi stykami ochronnymi gniazda. Jego zadaniem jest odprowadzenie prądu uszkodzeniowego i doprowadzenie do zadziałania zabezpieczenia, gdy faza znajdzie się na obudowie urządzenia.

Dlaczego w starym gniazdku kolory mogą wprowadzać w błąd

W budynkach z instalacją sprzed wielu lat można spotkać dwa przewody zamiast trzech, przewody aluminiowe, izolację w nietypowych kolorach albo tak zwane zerowanie. W takim układzie funkcję ochronną i neutralną pełni wspólny przewód PEN, a gniazdo może nie mieć osobnej żyły PE.

To właśnie tutaj pojawia się najwięcej ryzyka. Brak żółto-zielonego przewodu nie oznacza automatycznie, że gniazdo jest uszkodzone, ale może świadczyć o starym układzie, którego nie powinno się modernizować metodą przypadkowego mostkowania.

W starym gnieździe ktoś mógł również zamienić przewody, przedłużyć je innym kolorem albo wykorzystać niebieską żyłę jako powrotną. Zdarza się to po remontach wykonywanych bez dokumentacji. Z mojego punktu widzenia największym błędem jest wtedy wiara w zasadę „niebieski zawsze jest zerem”. W starej instalacji najpierw sprawdza się układ, dopiero później podejmuje decyzję o podłączeniu.

Przeczytaj również: Nagrzewnica wodna do garażu - jak ją zbudować?

Co oznacza przewód PEN

PEN łączy funkcję przewodu ochronnego i neutralnego. W prawidłowo modernizowanej instalacji powinien zostać rozdzielony w odpowiednim punkcie na PE i N, ale miejsce takiego rozdziału zależy od układu sieci i projektu instalacji.

Nie wykonuj takiego rozdziału samodzielnie przy gniazdku. Pomylenie PEN, N i PE może pozbawić obudowę urządzenia ochrony albo spowodować pojawienie się napięcia na metalowych częściach. W tym przypadku potrzebna jest ocena elektryka z pomiarem ciągłości przewodu ochronnego i skuteczności ochrony przeciwporażeniowej.

Jak bezpiecznie sprawdzić przewody przed wymianą gniazda

Wymiana osprzętu elektrycznego nie zaczyna się od odkręcenia śrub. Najpierw trzeba ustalić, który wyłącznik nadprądowy zasila obwód, wyłączyć go i zabezpieczyć przed przypadkowym włączeniem. Wyłącznik różnicowoprądowy nie zastępuje sprawdzenia braku napięcia.

1. Wyłącz właściwy obwód w rozdzielnicy.
2. Sprawdź działanie wskaźnika napięcia na znanym, czynnym obwodzie.
3. Zweryfikuj brak napięcia między L-N, L-PE oraz N-PE.
4. Oceń stan izolacji, zacisków i przewodów dopiero po pomiarze.
5. Podłącz żyły zgodnie z oznaczeniami mechanizmu, a nie wyłącznie według kolorów.

Najlepszym narzędziem jest dwubiegunowy tester napięcia albo sprawdzony multimetr używany przez osobę, która potrafi prawidłowo wykonać pomiar. Śrubokręt z neonówką może wskazać fazę, ale nie potwierdza pełnego braku napięcia i nie pokazuje, czy przewód ochronny jest ciągły.

Jeśli po wyłączeniu bezpiecznika nadal pojawia się napięcie, nie kontynuuj pracy. Przyczyną może być błędne oznaczenie obwodu, zasilanie gniazda z dwóch stron albo pomyłka w rozdzielnicy. Taki przypadek wymaga pomiarów wykonanych przez elektryka.

Jak podłączyć gniazdo i których błędów unikać

W gnieździe z zaciskami opisanymi L, N i symbolem ochronnym podłączenie jest intuicyjne. Brązową, czarną lub szarą żyłę prowadzi się do L, niebieską do N, a żółto-zieloną do PE. Przewód ochronny powinien być najdłuższy w puszce, aby w razie wyrwania kabla odłączył się jako ostatni.

• Nie łącz przewodu fazowego z żółto-zielonym.
• Nie wykorzystuj niebieskiej żyły jako fazowej bez trwałego, zgodnego z zasadami oznaczenia i odpowiedniej oceny instalacji.
• Nie wkładaj dwóch przewodów pod zacisk, jeśli producent gniazda tego nie dopuszcza.
• Nie zostawiaj luźnych drucików wystających poza zacisk.
• Nie montuj gniazda z pękniętym mechanizmem albo nadpalonymi stykami.
• Nie zakładaj, że mostek między N i PE jest właściwy w każdej instalacji.

Po montażu przewody powinny być mocno osadzone, ale bez zgniecenia żyły. Gniazdo nie może luźno poruszać się w puszce, ponieważ naprężenia przy wkładaniu wtyczki szybko poluzują zaciski. Grzanie się obudowy, zapach przypalonego tworzywa lub trzaski to sygnał do natychmiastowego odłączenia obwodu.

Sam montaż mechanizmu nie potwierdza poprawności całej instalacji. Po zakończeniu prac fachowiec może sprawdzić między innymi ciągłość PE, impedancję pętli zwarcia, działanie wyłącznika różnicowoprądowego oraz biegunowość gniazda. Te pomiary mówią znacznie więcej niż sam wygląd przewodów.

Kiedy nie warto ryzykować samodzielnej pracy

Do elektryka zgłosiłbym się od razu, gdy instalacja jest dwużyłowa, przewody są aluminiowe, izolacja kruszy się albo w puszce widać ślady przegrzania. Dotyczy to także sytuacji, gdy nie da się jednoznacznie ustalić, który bezpiecznik wyłącza gniazdo.

Pomocy potrzebujesz również wtedy, gdy gniazdo znajduje się w łazience, na zewnątrz lub zasila urządzenie o dużej mocy, na przykład piekarnik, podgrzewacz wody czy płytę grzewczą. W takich obwodach liczy się nie tylko kolor żył, ale też przekrój przewodu, zabezpieczenie, sposób prowadzenia i ochrona różnicowoprądowa.

Niepokój powinno wzbudzić także napięcie między przewodem ochronnym a metalową obudową urządzenia, częste wyzwalanie różnicówki lub pojawianie się napięcia po wyłączeniu obwodu. W takich warunkach dalsze dokręcanie przewodów może tylko zamaskować problem.

Jak zapamiętać oznaczenia bez ryzykownego zgadywania

Najprostsza reguła dla nowej instalacji brzmi: brązowy, czarny lub szary to L, niebieski to N, a żółto-zielony to PE. Traktuj ją jednak jako wskazówkę organizacyjną, a nie metodę pomiarową.

Przy każdym gnieździe sprawdzaj oznaczenia na mechanizmie, dokumentację obwodu i stan przewodów. Jeśli choć jeden element się nie zgadza, zatrzymaj pracę. Dziesięć minut pomiarów kosztuje mniej niż skutki porażenia, pożaru albo uszkodzenia podłączonego sprzętu.

W domowej instalacji kolor pomaga szybko uporządkować przewody, lecz bezpieczeństwo wynika dopiero z połączenia właściwych barw, sprawnego przewodu ochronnego, poprawnych zacisków i pomiarów. Gdy instalacja jest stara lub zmieniana wiele razy, rozsądniej zaufać elektrykowi niż pozornie pewnemu kolorowi izolacji.
