Gdy trzeba szybko dogrzać warsztat, garaż albo pomieszczenie gospodarcze, nagrzewnica wodna może być prostszym rozwiązaniem niż montaż kolejnego grzejnika. Składa się z wentylatora i wymiennika, przez który przepływa gorąca woda z instalacji CO. Pokażę, jak dobrać podzespoły, obliczyć moc, wykonać obudowę i bezpiecznie podłączyć taki układ.
Najprostszy układ opiera się na wymienniku, wentylatorze i bezpiecznej regulacji
- Wymiennik lamelowy przekazuje ciepło z wody do powietrza.
- Wentylator 300-600 m³/h wystarczy do małego garażu lub warsztatu, jeśli pracuje z odpowiednim sprężem.
- Moc urządzenia można oszacować ze wzoru zależnego od przepływu powietrza i różnicy temperatur.
- Instalacja wodna powinna mieć zawory odcinające, odpowietrznik i możliwość opróżnienia.
- Nie wolno wykonywać przypadkowego wymiennika z cienkich rurek bez sprawdzonego ciśnienia pracy.
Co naprawdę budujesz i gdzie ma to sens
Nagrzewnica wodna nie jest podgrzewaczem wody użytkowej. To powietrzny odbiornik ciepła, który wykorzystuje wodę ogrzaną przez kocioł, pompę ciepła albo inne źródło. Wentylator przepuszcza powietrze przez miedziano-aluminiowy wymiennik, a ogrzane powietrze trafia z powrotem do pomieszczenia.
Takie rozwiązanie dobrze sprawdza się w garażu, warsztacie, szklarni, magazynie lub pomieszczeniu gospodarczym. Szczególnie opłacalne jest wtedy, gdy budynek ma już instalację centralnego ogrzewania i można wykonać krótkie odgałęzienie.
Samodzielna budowa ma sens głównie jako montaż gotowych, sprawdzonych podzespołów. Nie polecam wykonywania wymiennika od zera z przypadkowej miedzianej rurki. Taki element musi wytrzymać temperaturę, ciśnienie i wielokrotne zmiany warunków pracy. Standardowe wymienniki lamelowe wykorzystują rurki miedziane oraz aluminiowe lamele, które zwiększają powierzchnię oddawania ciepła. Potwierdzają to między innymi [instrukcje montażowe wymienników lamelowych](https://www.semar.com.pl/sites/default/files/nagrzewnica_wodna_instrukcja.pdf).
Warto też od razu ustalić, czy urządzenie ma ogrzewać pomieszczenie stale, czy tylko szybko podnosić temperaturę. Do pracy ciągłej potrzebny jest cichy wentylator i dobra regulacja. Do krótkiego dogrzewania można zaakceptować większy hałas, ale nadal trzeba zachować bezpieczne odległości od materiałów palnych.
Jakie części wybrać do własnej konstrukcji
Najbezpieczniejszy wariant składa się z gotowego wymiennika wodnego, wentylatora, obudowy oraz armatury hydraulicznej. Obudowę można wykonać z blachy ocynkowanej, aluminium albo sztywnej płyty odpornej na podwyższoną temperaturę. W pobliżu wymiennika nie stosowałbym zwykłej pianki, cienkiego tworzywa ani materiałów, które mogą się odkształcić.
Wymiennik ciepła
Do małego pomieszczenia rozsądny punkt wyjścia stanowi wymiennik o szerokości około 200-400 mm, dobrany do przepływu powietrza i temperatury wody. Jeżeli źródłem ciepła jest pompa ciepła, wymiennik powinien mieć większą powierzchnię niż przy kotle pracującym na wysokiej temperaturze.
Najpraktyczniejszy jest wymiennik miedziano-aluminiowy z króćcami o średnicy zgodnej z instalacją. Trzeba sprawdzić jego maksymalną temperaturę i ciśnienie pracy, a także sposób montażu. Nie każdy element z demontażu nadaje się do instalacji CO.
Wentylator i obudowa
Wentylator powinien obejmować możliwie dużą powierzchnię wymiennika. Mały wentylator zamontowany tylko przy jednym boku będzie powodował nierówny przepływ i część lamel pozostanie praktycznie niewykorzystana.
Dla niewielkiego warsztatu zwykle można zacząć od wentylatora o wydajności 300-600 m³/h. Najważniejszy jest jednak przepływ przy oporze wymiennika, a nie maksymalna wartość podawana dla całkowicie otwartego wylotu. W obudowie warto zastosować łagodny lejek lub dystans, który rozprowadzi powietrze po całym pakiecie lamel.
Armatura hydrauliczna
Podstawowy zestaw powinien obejmować:
- dwa zawory odcinające na zasilaniu i powrocie,
- filtr siatkowy przed wymiennikiem,
- śrubunki ułatwiające demontaż,
- odpowietrznik w najwyższym punkcie,
- zawór spustowy lub korek do opróżnienia wymiennika,
- zawór regulacyjny, najlepiej sterowany termostatem,
- izolację rur ograniczającą straty ciepła.

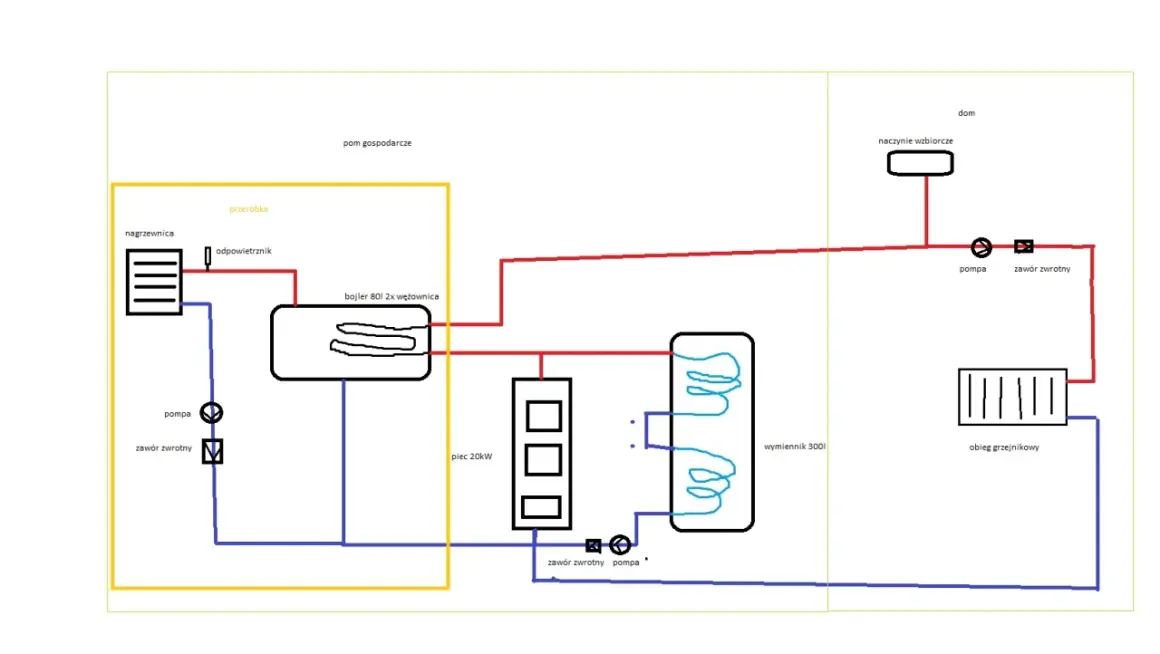

Jeżeli nagrzewnica pracuje jako osobny obieg, może być potrzebna pompa obiegowa. Przy podłączeniu do istniejącej instalacji trzeba sprawdzić, czy dodatkowy przepływ nie zakłóci pracy grzejników. W praktyce właśnie ten punkt bywa pomijany, a później część instalacji grzeje słabiej.
Jak obliczyć potrzebną moc nagrzewnicy
Nie trzeba od razu wykonywać skomplikowanego projektu, ale warto policzyć podstawowe parametry. Moc po stronie powietrza można w przybliżeniu obliczyć ze wzoru:
P [kW] = 0,00034 × przepływ powietrza [m³/h] × przyrost temperatury [°C]
Przy wentylatorze o wydajności 400 m³/h i podgrzaniu powietrza o 25°C otrzymujemy około 3,4 kW. To wartość orientacyjna. Rzeczywisty wynik będzie zależał od temperatury wody, liczby rzędów wymiennika, zabrudzenia lamel i oporów przepływu.
Przykładowo, jeśli powietrze w garażu ma 5°C, a na wylocie chcemy uzyskać około 30°C, różnica wynosi 25°C. Przy przepływie 300 m³/h potrzeba około 2,55 kW mocy oddawanej do powietrza. Taki układ może wystarczyć do dogrzewania niewielkiego, ocieplonego pomieszczenia, ale nie zastąpi ogrzewania w dużym, nieszczelnym garażu.
Drugim ważnym wzorem jest przepływ wody:
P [kW] = 0,00116 × przepływ wody [l/h] × różnica temperatur wody [°C]
Dla mocy 3 kW i różnicy temperatur zasilania oraz powrotu wynoszącej 15°C potrzebny przepływ to około 172 l/h. Jeżeli wymiennik ma zbyt mały przepływ, będzie niedogrzany. Jeżeli przepływ powietrza jest za duży, temperatura na wylocie spadnie i użytkownik może uznać urządzenie za nieskuteczne, mimo że jego moc całkowita nadal będzie przyzwoita.
| Przykład | Przepływ powietrza | Przyrost temperatury | Orientacyjna moc |
|---|---|---|---|
| Mały garaż | 250 m³/h | 20°C | około 1,7 kW |
| Warsztat 20-30 m² | 400 m³/h | 25°C | około 3,4 kW |
| Większe pomieszczenie | 600 m³/h | 25°C | około 5,1 kW |
To są wartości dla samego przepływu powietrza. Przed zakupem sprawdziłbym jeszcze zapotrzebowanie cieplne budynku. W nieocieplonym garażu z bramą blaszaną nawet nagrzewnica o mocy 5 kW może tylko ograniczać spadek temperatury, a nie zapewnić komfortowe ciepło.
Jak wykonać i podłączyć urządzenie krok po kroku
1. Przygotuj wymiennik i obudowę
Zmierz szerokość, wysokość i głębokość wymiennika. Obudowa powinna zostawić po bokach niewielki zapas montażowy, ale nie może tworzyć dużych szczelin, przez które powietrze ominie lamele.
Wlot powietrza zabezpiecz demontowalnym filtrem. Kurz osadzający się na lamelach szybko ogranicza przepływ i pogarsza wymianę ciepła. Filtr powinien być łatwy do wyjęcia bez rozbierania całej konstrukcji.
2. Zamontuj wentylator
Wentylator zamocuj na sztywnej ramie z gumowymi podkładkami tłumiącymi drgania. Można go umieścić przed wymiennikiem albo za nim, ale w obu przypadkach trzeba zapewnić równomierny przepływ przez cały pakiet lamel.
W instalacjach kanałowych często zaleca się montaż wymiennika za wentylatorem, zgodnie z kierunkiem przepływu powietrza. Taką zasadę pokazują także [zalecenia montażowe producentów nagrzewnic kanałowych](https://juwent.com.pl/oferta/nagrzewnica-kanalowa-wodna-nwk/). W domowej konstrukcji ważniejsze od samego położenia jest zachowanie dostępu serwisowego i brak możliwości pracy przy całkowicie zamkniętych żaluzjach.
3. Wykonaj przyłącza wodne
Na zasilaniu i powrocie zamontuj zawory odcinające oraz śrubunki. Ułatwi to wyjęcie wymiennika do czyszczenia albo wymiany. Odpowietrznik powinien znaleźć się w punkcie, w którym będzie gromadziło się powietrze, a nie przypadkowo na najniższym odcinku rury.
Przyłącza wykonuj zgodnie z oznaczeniami na wymienniku. W wielu modelach zasilanie prowadzi się od dołu, a powrót od góry, ale nie należy przyjmować tego w ciemno. Decydujące są oznaczenia producenta oraz instrukcja konkretnego elementu.
Przeczytaj również: Uproszczony wypis z rejestru gruntów - co warto wiedzieć?
4. Dodaj sterowanie
Najprostszy układ to termostat pokojowy sterujący wentylatorem. Wygodniejsza wersja steruje także zaworem na zasilaniu. Dzięki temu wentylator nie będzie tłoczył zimnego powietrza, gdy wymiennik nie dostaje ciepłej wody.
Dobrym rozwiązaniem jest uruchamianie wentylatora z niewielkim opóźnieniem po otwarciu zaworu oraz jego wyłączenie dopiero po schłodzeniu wymiennika. W prostym urządzeniu można zastosować termostat z funkcją opóźnienia, ale podłączenie stałego obwodu 230 V powinien wykonać elektryk.
Bezpieczeństwo, testy i realny koszt wykonania
Największym zagrożeniem nie jest sama temperatura powietrza, lecz gorąca woda pod ciśnieniem oraz instalacja elektryczna. Wymiennik musi mieć znane parametry pracy, a wszystkie elementy hydrauliczne powinny być przeznaczone do ogrzewania.
- Nie podłączaj wymiennika do instalacji wody pitnej.
- Nie wykonuj próby szczelności sprężonym powietrzem.
- Nie przekraczaj ciśnienia dopuszczalnego dla najsłabszego elementu.
- Zabezpiecz przewody elektryczne przed wilgocią i zastosuj przewód ochronny.
- Nie zasłaniaj wlotu ani wylotu podczas pracy wentylatora.
- W nieogrzewanym garażu zabezpiecz wymiennik przed zamarznięciem.
Pierwsze uruchomienie zacząłbym na zimnej wodzie. Po napełnieniu układu trzeba odpowietrzyć wymiennik, sprawdzić wszystkie połączenia i dopiero wtedy stopniowo podnosić temperaturę. Po rozgrzaniu kontroluje się ponownie śrubunki, lutowane miejsca i zawory, ponieważ nieszczelność może pojawić się dopiero po rozszerzeniu materiałów.
Orientacyjny koszt małej konstrukcji z gotowym wymiennikiem wynosi zwykle 600-1500 zł. Największą część budżetu pochłania wymiennik i wentylator, a reszta przypada na obudowę, zawory, filtr, sterowanie i izolację. Jeśli trzeba dokupić pompę obiegową albo wykonać długie odgałęzienie instalacji CO, koszt rośnie wyraźnie.
W wielu przypadkach gotowa nagrzewnica będzie niewiele droższa od samodzielnej konstrukcji, ale otrzymamy fabryczną obudowę, dokumentację i zabezpieczenia. Własnoręczne wykonanie najbardziej opłaca się wtedy, gdy mamy już część materiałów albo potrzebujemy nietypowego wymiaru.
Najrozsądniejszy wariant do domowego warsztatu
Jeżeli miałbym wykonać takie urządzenie do małego garażu, wybrałbym gotowy wymiennik lamelowy, wentylator 300-500 m³/h, filtr na wlocie i termostat pokojowy. Do tego dodałbym zawory odcinające, śrubunki oraz odpowietrznik umieszczony w najwyższym punkcie.
Nie oszczędzałbym na wymienniku ani na zabezpieczeniu elektrycznym. Obudowę można zrobić prosto, ale układ wodny i sterowanie muszą być wykonane tak, aby urządzenie dało się bezpiecznie odpowietrzyć, opróżnić, wyczyścić i odłączyć od instalacji.
Najczęstszy błąd polega na skupieniu się wyłącznie na mocy wentylatora. O komforcie decydują również izolacja pomieszczenia, temperatura zasilania, prawidłowy przepływ wody i czystość lamel. Dobrze dobrana, prosta nagrzewnica wodna potrafi skutecznie dogrzewać garaż, ale nie naprawi problemów z nieszczelną bramą ani zbyt małym źródłem ciepła.
