Podłączenie rozdzielnicy elektrycznej w domu nie sprowadza się do ustawienia kilku wyłączników na szynie DIN. Trzeba prawidłowo rozdzielić przewody, dobrać zabezpieczenia do przekrojów i obciążenia obwodów oraz wykonać pomiary, zanim instalacja zostanie oddana do użytkowania. Poniżej pokazuję praktyczny układ prac, typowe rozwiązania i błędy, których sam unikałbym nawet przy pozornie prostej modernizacji.
Bezpieczna rozdzielnica zaczyna się od projektu i pomiarów
- Nie pracuj pod napięciem i nie traktuj wyłączenia jednego bezpiecznika jako pełnego zabezpieczenia.
- Przewody PE i N muszą być rozdzielone we właściwym miejscu i nie wolno ich ponownie łączyć za wyłącznikiem różnicowoprądowym.
- RCD 30 mA zwiększa ochronę przed porażeniem, ale nie zastępuje wyłącznika nadprądowego.
- Każdy obwód powinien mieć zabezpieczenie dobrane do przewodu, sposobu ułożenia i przewidywanego obciążenia.
- Odbiór instalacji wymaga oględzin oraz pomiarów wykonanych odpowiednim sprzętem przez osobę z kwalifikacjami.
Od czego zacząć podłączanie rozdzielnicy
Najpierw ustalam układ sieci, rodzaj zasilania i przeznaczenie każdego obwodu. W domu jednorodzinnym spotyka się zwykle zasilanie jednofazowe 230 V albo trójfazowe 230/400 V. To, czy do rozdzielnicy dochodzą przewody L, N i PE, czy jeszcze wspólny przewód PEN, wpływa na cały sposób wykonania instalacji.
Nie zaczynam od kupowania aparatury. Sprawdzam projekt, warunki przyłączenia, moc umowną, zabezpieczenie przedlicznikowe oraz istniejące przewody. Przy modernizacji starego domu szczególnie ważne jest ustalenie, czy przewody są miedziane, jaki mają przekrój i czy instalacja nie pracuje nadal w starym układzie dwużyłowym.
Co trzeba zaplanować
- miejsce rozdzielnicy i liczbę potrzebnych modułów na szynie DIN,
- osobne obwody oświetlenia, gniazd, kuchni, łazienki, garażu i urządzeń dużej mocy,
- wyłącznik główny lub rozłącznik izolacyjny,
- wyłączniki nadprądowe, RCD oraz ewentualne aparaty RCBO,
- ogranicznik przepięć SPD i sposób jego połączenia z uziemieniem,
- oddzielne listwy zaciskowe PE i N oraz rezerwę na przyszłą rozbudowę.
Samą obudowę dobieram z zapasem. Jeśli z obliczeń wychodzi 24 moduły, wybór skrzynki na 24 moduły jest pozorną oszczędnością. Rezerwa około 20-30% ułatwia późniejsze dodanie obwodu klimatyzacji, fotowoltaiki, ładowarki samochodu czy automatyki bramy.

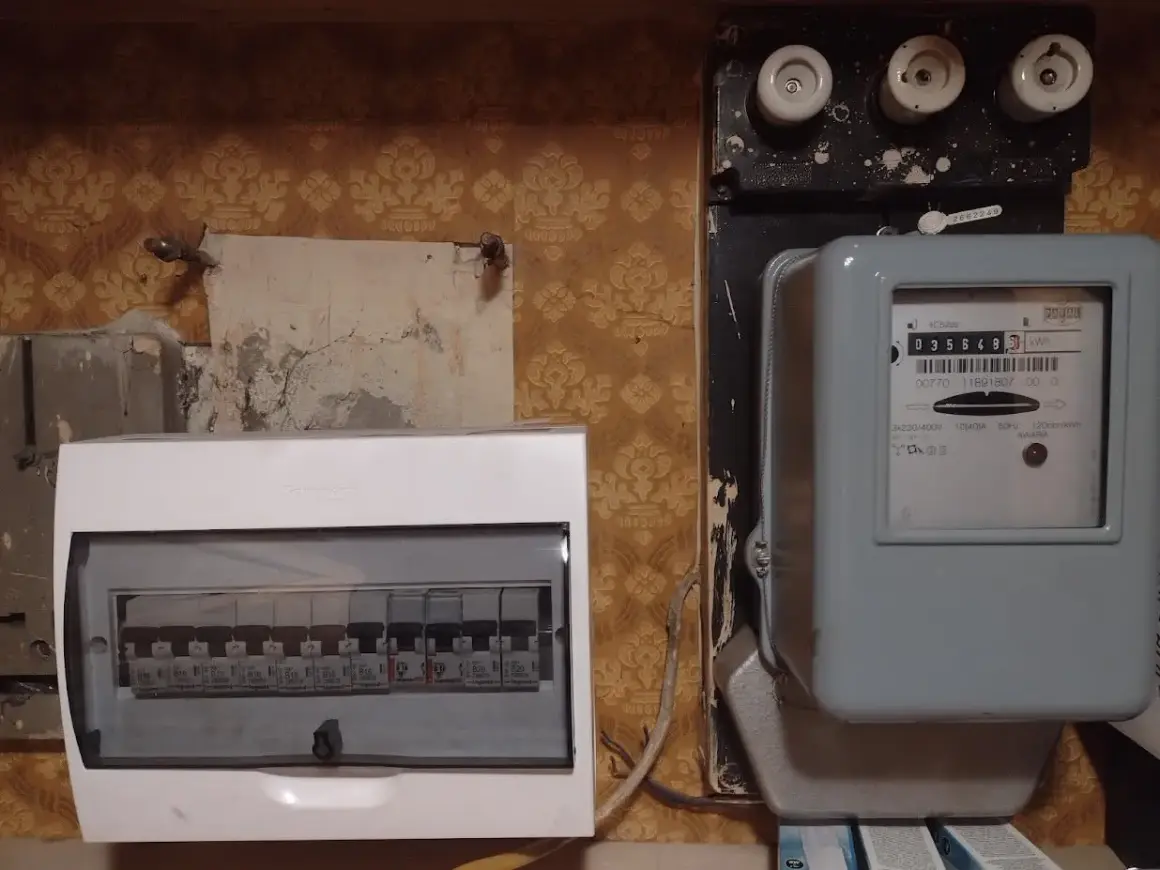

Jakie elementy znajdują się w domowej rozdzielnicy
Rozdzielnica jest punktem, w którym energia trafiająca z przyłącza zostaje rozdzielona na poszczególne obwody. Każdy aparat ma inne zadanie, dlatego nie można zastępować jednego drugim tylko dlatego, że wszystkie wyglądają podobnie.
| Element | Rola w instalacji | Ważne ograniczenie |
|---|---|---|
| Rozłącznik główny | Odłącza zasilanie całej rozdzielnicy. | Nie zastępuje ochrony przeciwprzepięciowej ani RCD. |
| Wyłącznik nadprądowy MCB | Chroni przewód przed przeciążeniem i zwarciem. | Charakterystyka i prąd znamionowy muszą pasować do obwodu. |
| RCD | Wykrywa prąd upływowy i odłącza obwód. | Nie zabezpiecza przewodu przed przeciążeniem. |
| RCBO | Łączy funkcję RCD i MCB dla pojedynczego obwodu. | Jest droższy, ale ogranicza zakres wyłączenia przy awarii. |
| SPD | Ogranicza krótkotrwałe przepięcia, na przykład po wyładowaniu atmosferycznym. | Wymaga prawidłowego uziemienia i krótkich przewodów połączeniowych. |
| Listwy PE i N | Porządkują przewody ochronne i neutralne. | Po rozdziale PE i N nie wolno ich ponownie łączyć. |
W nowych instalacjach często stosuje się kilka RCD albo osobne aparaty RCBO. Jedna różnicówka na cały dom jest prostsza i tańsza, ale po jednym uszkodzeniu może wyłączyć także lodówkę, ogrzewanie i oświetlenie. Podział obwodów na grupy zwykle daje lepszą funkcjonalność.

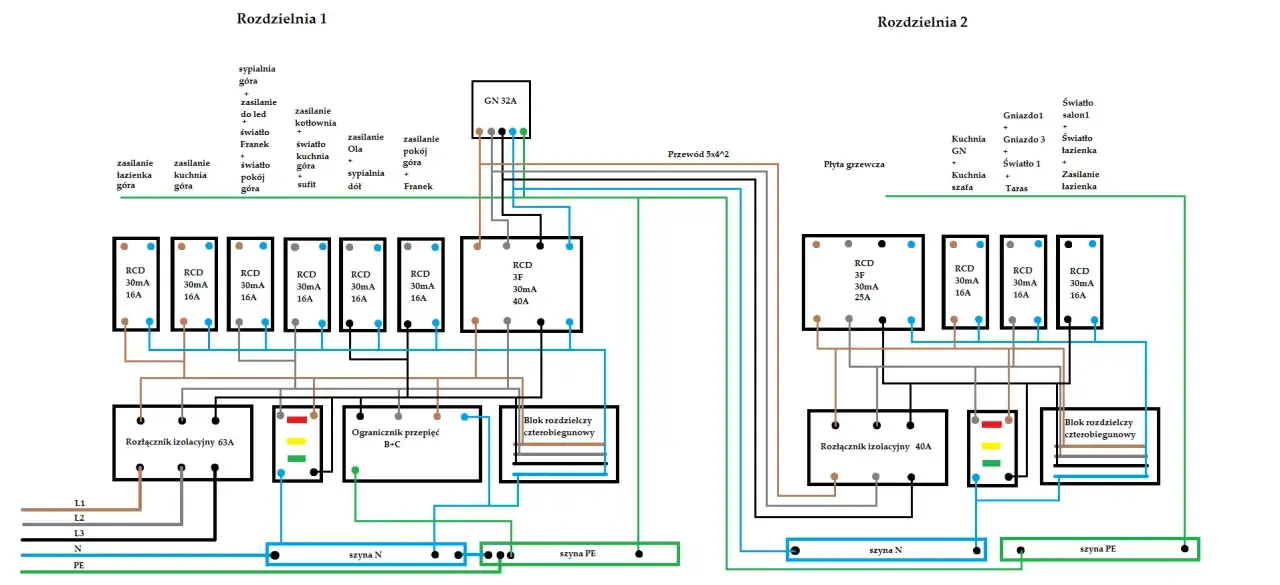

Jak wygląda prawidłowy układ połączeń
Ogólny schemat można opisać następująco: zasilanie wchodzi na rozłącznik główny, dalej trafia do ochrony przepięciowej i układu rozdziału, a potem przez RCD lub RCBO do wyłączników nadprądowych poszczególnych obwodów. Dokładna kolejność może zależeć od projektu, aparatury i układu sieci, dlatego schemat producenta zawsze ma pierwszeństwo przed internetowym rysunkiem.
zasilanie
↓
rozłącznik główny
↓
SPD i układ rozdziału
↓
RCD lub RCBO
↓
wyłączniki nadprądowe
↓
obwody domu
PE ───────────────→ listwa PE i przewody ochronne
N ─→ RCD ────────→ właściwa listwa N dla danej grupyPraktyczna kolejność prac
- Wyłączam zasilanie w punkcie, który rzeczywiście odcina rozdzielnicę, i zabezpieczam miejsce przed przypadkowym załączeniem.
- Potwierdzam brak napięcia odpowiednim miernikiem na wszystkich przewodach roboczych.
- Mocuję obudowę, szyny DIN, listwy PE i N oraz opisuję planowany układ aparatów.
- Wprowadzam przewody z zachowaniem promieni gięcia i zostawiam zapas potrzebny do późniejszego serwisu.
- Rozdzielam obwody zgodnie z dokumentacją, nie mieszając przewodów neutralnych należących do różnych RCD.
- Dokręcam zaciski momentem wskazanym przez producenta, a połączenia oznaczam opisami.
- Przed załączeniem wykonuję oględziny, test ciągłości, pomiar izolacji, impedancji pętli zwarcia i działanie RCD.
Najwięcej problemów pojawia się nie przy samym montażu aparatów, lecz przy porządkowaniu przewodów. Dobrze opisana rozdzielnica pozwala po latach szybko znaleźć właściwy obwód i ogranicza ryzyko pomyłki podczas naprawy.
PE, N i PEN, czyli miejsce na najpoważniejsze błędy
PE jest przewodem ochronnym, który łączy metalowe obudowy urządzeń z układem ochrony. N jest przewodem neutralnym, którym prąd roboczy wraca do źródła. W starszych instalacjach może występować przewód PEN, łączący obie funkcje przed miejscem rozdziału.
Po rozdzieleniu PEN na PE i N przewody te muszą być prowadzone osobnymi torami. Nie wolno wykonywać dodatkowego mostka między listwą PE i N za RCD. Taki błąd może powodować samoczynne zadziałania różnicówki, a w niektórych warunkach także pojawienie się niebezpiecznego napięcia na częściach przewodzących.
Przewód PE nie przechodzi przez wyłącznik różnicowoprądowy. Przez RCD przechodzą przewody robocze, czyli odpowiednie żyły fazowe oraz neutralna. Jeśli neutralne przewody kilku grup zostaną połączone za różnymi RCD, aparat może wyłączać instalację bez widocznego zwarcia.
Właśnie dlatego modernizacja starej instalacji dwużyłowej nie polega na dołożeniu samej różnicówki. Najpierw trzeba ocenić układ ochrony, uziemienie i stan przewodów. W wielu przypadkach bezpiecznym rozwiązaniem jest wymiana obwodów, a nie kosmetyczna zmiana zabezpieczeń.
Dobór obwodów, przewodów i zabezpieczeń
Wyłącznika nadprądowego nie dobiera się według zasady „większy będzie lepszy”. Jego zadaniem jest ochrona przewodu, więc prąd znamionowy aparatu musi uwzględniać przekrój żyły, sposób ułożenia, temperaturę, długość trasy i spodziewane obciążenie.
| Obwód | Często spotykany przewód | Przykładowe zabezpieczenie | Uwagi |
|---|---|---|---|
| Oświetlenie | 3 × 1,5 mm² | B10 lub zgodnie z projektem | Nie zwiększaj zabezpieczenia bez sprawdzenia przewodu. |
| Gniazda ogólne | 3 × 2,5 mm² | B16 lub zgodnie z projektem | Lepiej rozdzielić kuchnię, pokoje i garaż na osobne obwody. |
| Piekarnik, zmywarka, pralka | Dobierany do urządzenia | Według mocy i dokumentacji | Urządzenia dużej mocy powinny mieć własne obwody. |
| Płyta indukcyjna, pompa ciepła, ładowarka EV | Dobierany obliczeniowo | Według projektu i instrukcji | Często wymagane jest zasilanie trójfazowe i specjalny typ RCD. |
Podane wartości są typowymi przykładami, a nie uniwersalną receptą. Ten sam przekrój przewodu może mieć inną obciążalność w ścianie, rurze, izolacji termicznej i wiązce. Ostateczny dobór powinien wynikać z obliczeń, a nie z samego wyglądu istniejącego bezpiecznika.
W obwodach z elektroniką, zasilaczami impulsowymi, fotowoltaiką lub pompą ciepła często rozważa się RCD typu A, F albo B. Typ AC nie jest automatycznie dobrym wyborem do całego współczesnego domu, ale konkretna decyzja zależy od urządzenia i jego instrukcji.
Co sprawdzić przed oddaniem instalacji do użytkowania
Samo przełączenie dźwigni aparatu nie jest testem poprawności instalacji. Przed uruchomieniem trzeba sprawdzić zgodność przewodów ze schematem, oznaczenia, dokręcenie zacisków, ciągłość przewodu ochronnego i stan izolacji.
Wykonuje się także pomiar impedancji pętli zwarcia, skuteczności ochrony przeciwporażeniowej, rezystancji izolacji oraz test wyłączników różnicowoprądowych. Przycisk „T” na RCD jest tylko testem mechanizmu, nie zastępuje pełnych pomiarów odbiorczych.
Po zakończeniu prac sporządza się protokół pomiarów i dokumentację rozdzielnicy. Przy instalacji zasilającej cały dom nie traktowałbym tego jako formalności. Protokół potwierdza, że zabezpieczenia zadziałają w warunkach, dla których zostały dobrane.
Przeczytaj również: Odpowietrzenie kanalizacji w domu parterowym - co wybrać?
Błędy, które widuję najczęściej
- łączenie przewodów N i PE za wyłącznikiem różnicowoprądowym,
- podłączanie kilku obwodów do jednego zabezpieczenia bez sprawdzenia obciążenia,
- montaż RCD bez ochrony nadprądowej,
- zastosowanie zbyt dużego wyłącznika do zbyt cienkiego przewodu,
- brak ochronnika przepięć lub jego połączenie zbyt długimi przewodami,
- brak opisów przewodów i schematu pozostawionego w rozdzielnicy,
- uruchomienie instalacji bez pomiarów i bez sprawdzenia kolejności faz.
Jeżeli nie masz uprawnień, doświadczenia i mierników instalacyjnych, ogranicz własny udział do przygotowania planu obwodów, opisania potrzeb oraz montażu elementów mechanicznych po uzgodnieniu z elektrykiem. Podłączenie zasilania, rozdział PEN i pomiary powinien wykonać fachowiec, bo błąd może oznaczać nie tylko awarię sprzętu, lecz także pożar lub porażenie.
Rozdzielnica, do której łatwo wrócić po kilku latach
Dobrze wykonana tablica ma czytelny opis każdego obwodu, wolne miejsce na rozbudowę, uporządkowane przewody i schemat schowany w kieszeni obudowy. Ja zwracam też uwagę na to, aby obwody lodówki, ogrzewania, bramy i alarmu nie były bez potrzeby zależne od jednej wspólnej różnicówki.
Najbezpieczniejsza odpowiedź na pytanie, jak podłączyć rozdzielnicę elektryczną, brzmi więc: zgodnie z projektem, układem sieci, parametrami przewodów i wynikami pomiarów. Sama kolejność aparatów jest ważna, ale jeszcze ważniejsze są poprawny rozdział PE i N, właściwe zabezpieczenia oraz fachowy odbiór całej instalacji.
