Trzy miejsca sterowania jedną lampą brzmią prosto, dopóki nie trzeba połączyć przewodów w puszkach. Dobry schemat łącznika krzyżowego pokazuje, gdzie trafia faza, jak prowadzić przewody korespondencyjne i dlaczego potrzebne są dwa łączniki schodowe. Wyjaśniam też warianty układu, zasady bezpiecznego montażu oraz błędy, przez które światło działa tylko z jednego punktu albo nie działa wcale.
Najważniejsze informacje o układzie schodowo-krzyżowym
- Łącznik krzyżowy montuje się pomiędzy dwoma łącznikami schodowymi.
- Do sterowania z 3 miejsc potrzebujesz 2 łączników schodowych i 1 krzyżowego.
- Przez łączniki przechodzi przewód fazowy L, a przewody N i PE prowadzi się bezpośrednio do oprawy.
- Łącznik krzyżowy ma zwykle 4 zaciski, podzielone na dwie pary.
- Każdy kolejny punkt sterowania oznacza dodanie następnego łącznika krzyżowego.
- Prace przy instalacji 230 V powinien wykonać elektryk z odpowiednimi kwalifikacjami.
Do czego służy łącznik krzyżowy
Łącznik krzyżowy pozwala sterować tym samym oświetleniem z co najmniej trzech miejsc. Sprawdza się na klatce schodowej, w długim korytarzu, przy kilku wejściach do dużego pomieszczenia albo między parterem a piętrem.
Sam element nie działa jak zwykły włącznik. Na początku i na końcu układu znajdują się łączniki schodowe, które przełączają fazę pomiędzy dwiema żyłami. Krzyżowy, umieszczony pomiędzy nimi, zamienia miejscami obie pary przewodów albo przepuszcza je bez zmiany.
W praktyce oznacza to, że naciśnięcie dowolnego klawisza zmienia stan obwodu. Lampa może się zapalić lub zgasnąć niezależnie od tego, w jakim położeniu znajdują się pozostałe łączniki. To właśnie odróżnia ten układ od zwykłego sterowania jednym punktem.
Jak czytać schemat połączenia
Najłatwiej zacząć od prześledzenia drogi fazy. W klasycznym układzie wygląda ona następująco:
L z rozdzielnicy
│
▼
łącznik schodowy 1
│ │
└── para przewodów ──┐
▼
łącznik krzyżowy
│
┌── para przewodów ──┘
│ │
▼ ▼
łącznik schodowy 2 ─── przewód fazowy L' ─── lampa
N z rozdzielnicy ──────────────────────────── lampa
PE z rozdzielnicy ─────────────────────────── lampa
Oznaczenie L oznacza przewód fazowy, czyli ten, który doprowadza napięcie. L' to faza załączana, prowadzona z ostatniego łącznika do oprawy. Przewód N jest neutralny, a PE ochronny. Dwa ostatnie przewody nie powinny być przełączane przez łączniki.
Łącznik krzyżowy ma cztery zaciski. Dwa należą do pierwszej pary przewodów przychodzących od łącznika schodowego, a dwa do pary wychodzącej w stronę drugiego łącznika schodowego. Oznaczenia mogą się różnić, na przykład 1-2-3-4, symbolami strzałek albo grupami zacisków wskazanymi na obudowie.
Nie sugeruję się wyłącznie kolorami żył, zwłaszcza w starej instalacji. Kolor izolacji pomaga rozpoznać przewód, ale ostatecznie liczy się pomiar, dokumentacja obwodu i oznaczenia producenta. Materiały techniczne Kontakt-Simon pokazują ten układ jako połączenie łącznika krzyżowego z dwiema łącznikami schodowymi, przy zachowaniu osobnych torów dla L, N i PE.
Jak zaplanować przewody przed montażem
Najwięcej problemów powstaje nie przy samym osadzaniu mechanizmu, lecz wcześniej, gdy ktoś doprowadzi do puszki zbyt mało żył. Dlatego przed tynkowaniem trzeba ustalić, gdzie znajduje się zasilanie, oprawa oraz wszystkie punkty sterowania.
| Element układu | Rola | Co trzeba sprawdzić |
|---|---|---|
| Pierwszy łącznik schodowy | Odbiera fazę L i kieruje ją na jedną z dwóch żył | Rozpoznanie zacisku wspólnego i dwóch zacisków przełączanych |
| Łącznik krzyżowy | Przełącza dwie pary przewodów | Właściwe grupowanie zacisków wejściowych i wyjściowych |
| Drugi łącznik schodowy | Podaje fazę załączaną do lampy | Podłączenie przewodu lampowego do zacisku wspólnego |
| Oprawa oświetleniowa | Odbiera L', N i, jeśli jest wymagana, PE | Ciągłość przewodu ochronnego i poprawne zaciski oprawy |
W nowych obwodach oświetleniowych często stosuje się przewody o przekroju 1,5 mm², ale konkretny typ przewodu i zabezpieczenie muszą wynikać z projektu oraz warunków instalacji. Nie dobieram ich na podstawie samego zdjęcia puszki ani poradnika znalezionego przypadkiem w internecie.
Jeśli układ ma powstać w istniejącym domu, trzeba liczyć się z koniecznością dołożenia przewodów, wykonania bruzd albo zastosowania rozwiązania bezprzewodowego. Przy remoncie generalnym najrozsądniej zaplanować wszystkie punkty przed zamknięciem ścian. Późniejsze przeróbki bywają droższe niż sam osprzęt.
Jak wygląda montaż i kontrola połączeń
Przy instalacji 230 V nie traktuję montażu jako zadania typu „wystarczy przełożyć kabelki”. Najpierw wyłącza się właściwy obwód w rozdzielnicy, zabezpiecza przed przypadkowym załączeniem i sprawdza brak napięcia odpowiednim miernikiem. Sam wskaźnik neonowy nie daje takiej pewności jak sprawny dwubiegunowy tester napięcia.
- Porównaj układ przewodów z dokumentacją lub schematem producenta.
- Rozpoznaj przewód fazowy, neutralny, ochronny i żyły korespondencyjne.
- Zidentyfikuj zacisk wspólny w obu łącznikach schodowych.
- Połącz pierwszą parę żył z jednym zestawem zacisków łącznika krzyżowego.
- Drugą parę podłącz do drugiego zestawu zacisków.
- Poprowadź przewód fazowy załączany z drugiego łącznika schodowego do lampy.
- Połącz N i PE zgodnie z projektem, bez przepuszczania ich przez mechanizmy łączników.
- Przed zamknięciem puszek sprawdź dokręcenie zacisków, ciągłość przewodów i działanie każdego punktu sterowania.
To jest opis zasady działania, a nie zachęta do samodzielnej pracy przy czynnej instalacji. W razie braku pewności zleciłbym podłączenie elektrykowi, szczególnie w starym budynku, gdzie przewody mogą mieć nietypowe kolory, uszkodzoną izolację albo układ TN-C z przewodem PEN.
Jeden, dwa czy więcej łączników krzyżowych
Liczba punktów sterowania decyduje o liczbie elementów pośrednich. Dwa łączniki schodowe wystarczą do obsługi z dwóch miejsc. Gdy chcemy sterować z trzech miejsc, pomiędzy nimi dodajemy jeden krzyżowy. Każdy następny punkt wymaga kolejnego elementu krzyżowego.
| Liczba miejsc sterowania | Łączniki schodowe | Łączniki krzyżowe | Typowe zastosowanie |
|---|---|---|---|
| 2 | 2 | 0 | Krótki korytarz, wejście i wyjście z pokoju |
| 3 | 2 | 1 | Mała klatka schodowa lub długi korytarz |
| 4 | 2 | 2 | Dom piętrowy z punktami na kilku poziomach |
| 5 i więcej | 2 | 3 lub więcej | Rozbudowany ciąg komunikacyjny |

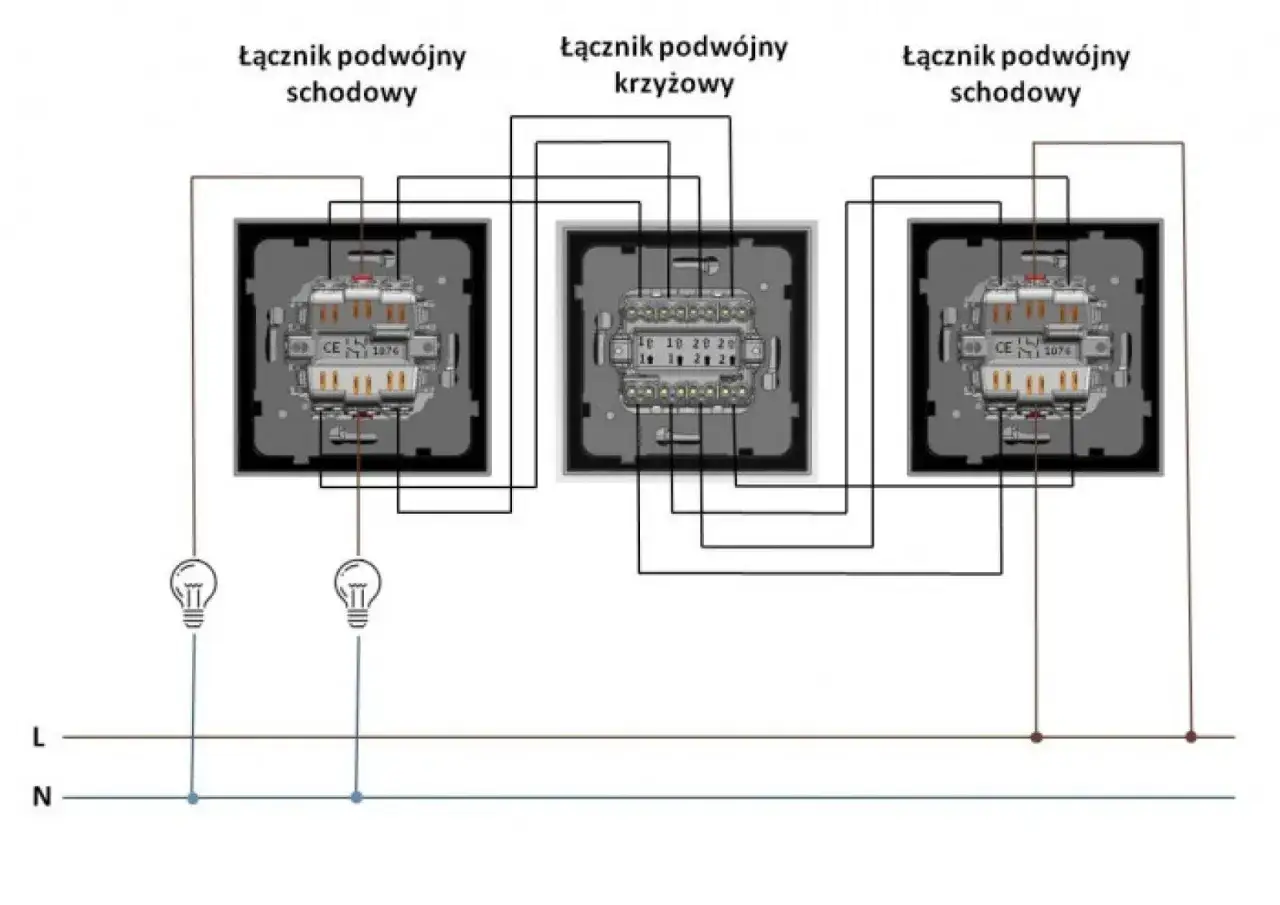

Przy dwóch niezależnych obwodach można zastosować łącznik podwójny krzyżowy, ale tylko wtedy, gdy pozwala na to konkretny model i sposób prowadzenia przewodów. Nie jest to zwykły krzyżowy z większą liczbą zacisków. Ma dwa osobne mechanizmy, dlatego jego schemat trzeba odczytać dokładnie z instrukcji.
Najczęstsze błędy i szybka diagnoza
Jeśli światło działa tylko z jednego miejsca, zwykle pomylono zacisk wspólny z zaciskiem przełączanym w jednym z łączników schodowych. Gdy lampa nie działa wcale, podejrzewałbym najpierw przerwę w jednej z par przewodów albo niewłaściwe grupowanie zacisków w krzyżowym.
- Krzyżowy na końcu obwodu zamiast pomiędzy schodowymi. Taki układ nie będzie poprawnie przełączał lampy.
- Przerwanie przewodu neutralnego zamiast fazowego. Jest to nieprawidłowe i może pozostawić oprawę pod napięciem mimo zgaszonego światła.
- Brak jednej żyły między puszkami. Cztery zaciski krzyżowego wymagają dwóch pełnych par przewodów.
- Łączenie PE z innym przewodem w mechanizmie. Przewód ochronny powinien zachować ciągłość.
- Wymiana bez dokumentacji. Nowy osprzęt może mieć inne oznaczenia zacisków niż stary.
- Opieranie się na kolorze w starej instalacji. Barwa nie zastępuje pomiaru.
Przy diagnostyce warto sprawdzać obwód od początku do końca, a nie losowo przekładać przewody. Najpierw ustalam, gdzie jest L, później kontroluję zacisk wspólny pierwszego i drugiego schodowego, a na końcu sprawdzam obie pary przechodzące przez krzyżowy. Taka kolejność oszczędza czas i ogranicza ryzyko błędnego połączenia.
Co sprawdzić przed zamknięciem puszek
Najlepszy schemat nie naprawi źle opisanych przewodów ani luźnego zacisku. Przed zamontowaniem ramek sprawdziłbym działanie lampy z każdego punktu sterowania, dokręcenie wszystkich połączeń oraz to, czy w puszkach nie ma nadmiernie naprężonych żył.
Jeśli instalacja jest stara, była wielokrotnie przerabiana albo nie wiadomo, który bezpiecznik zasila obwód, rozsądniej przerwać pracę i wezwać elektryka. W tym układzie najważniejsza nie jest sama liczba przełączników, lecz poprawne prowadzenie fazy oraz zachowanie ciągłości przewodów neutralnego i ochronnego. Gdy te zasady są spełnione, sterowanie światłem z kilku miejsc działa prosto i niezawodnie.
