Poranny prysznic, a z kranu przez kilkadziesiąt sekund leci zimna woda? Dobrze zaprojektowana cyrkulacja CWU rozwiązuje ten problem, ale tylko wtedy, gdy pompa, przewód powrotny, zawory i sterowanie tworzą jeden przemyślany układ. Poniżej pokazuję, jak podłączyć cyrkulację ciepłej wody, jakie elementy są potrzebne, gdzie umieścić pompę i jak uniknąć strat energii.
Najważniejsze zasady sprawnego obiegu ciepłej wody
- Pompa cyrkulacyjna pracuje na przewodzie powrotnym, a jej strzałka powinna wskazywać kierunek zasobnika.
- Klasyczny układ wymaga osobnej rury powrotnej od najdalszego punktu poboru do podgrzewacza.
- Na powrocie montuje się zwykle zawory odcinające i zawór zwrotny, a armaturę dobiera do instrukcji zasobnika.
- Rury CWU i cyrkulacji trzeba dokładnie zaizolować, ponieważ stały obieg bez izolacji oznacza ciągłe straty ciepła.
- Pompa nie powinna pracować bez przerwy. Najlepiej sterować nią przez zegar, termostat albo czujnik obecności.
Kiedy cyrkulacja CWU ma sens
Cyrkulacja tworzy zamknięty obieg, w którym woda wypływa z zasobnika przewodem ciepłej wody, dociera do punktów poboru i wraca osobną rurą do podgrzewacza. Pompa wymusza przepływ, dzięki czemu woda w rurach nie stygnie całkowicie. Po odkręceniu kranu szybciej pojawia się ciepła woda.
Największy sens ma to w domu z odległą kotłownią, kilkoma łazienkami albo dużą liczbą punktów poboru. Jeżeli od zasobnika do umywalki jest krótki odcinek i ciepła woda pojawia się po kilku sekundach, budowa pełnej pętli może być nieopłacalna. Z mojego punktu widzenia cyrkulacja jest przede wszystkim inwestycją w komfort i oszczędność wody, a nie sposobem na zmniejszenie zużycia energii.
Trzeba pamiętać o drugiej stronie tego rozwiązania. Każda nagrzana rura oddaje ciepło do otoczenia, dlatego obieg działający przez całą dobę może zwiększyć zużycie energii. Dobrze wykonana izolacja i rozsądne sterowanie są równie ważne jak sama pompa.
Co trzeba sprawdzić przed montażem
- czy zasobnik lub bojler ma dedykowany króciec cyrkulacyjny,
- gdzie znajduje się najdalszy punkt poboru,
- czy można poprowadzić dodatkową rurę powrotną,
- jaką temperaturę i przepływ dopuszcza pompa,
- czy przewody CWU są zaizolowane na całej długości.
Jeśli urządzenie nie ma króćca cyrkulacyjnego, nie warto wpinać przewodu w przypadkowe miejsce. Niektóre zasobniki dopuszczają określone rozwiązania zastępcze, ale decydujące znaczenie ma instrukcja producenta. W przypadku podgrzewacza przepływowego klasyczna cyrkulacja często wymaga dodatkowego układu przewidzianego przez producenta.

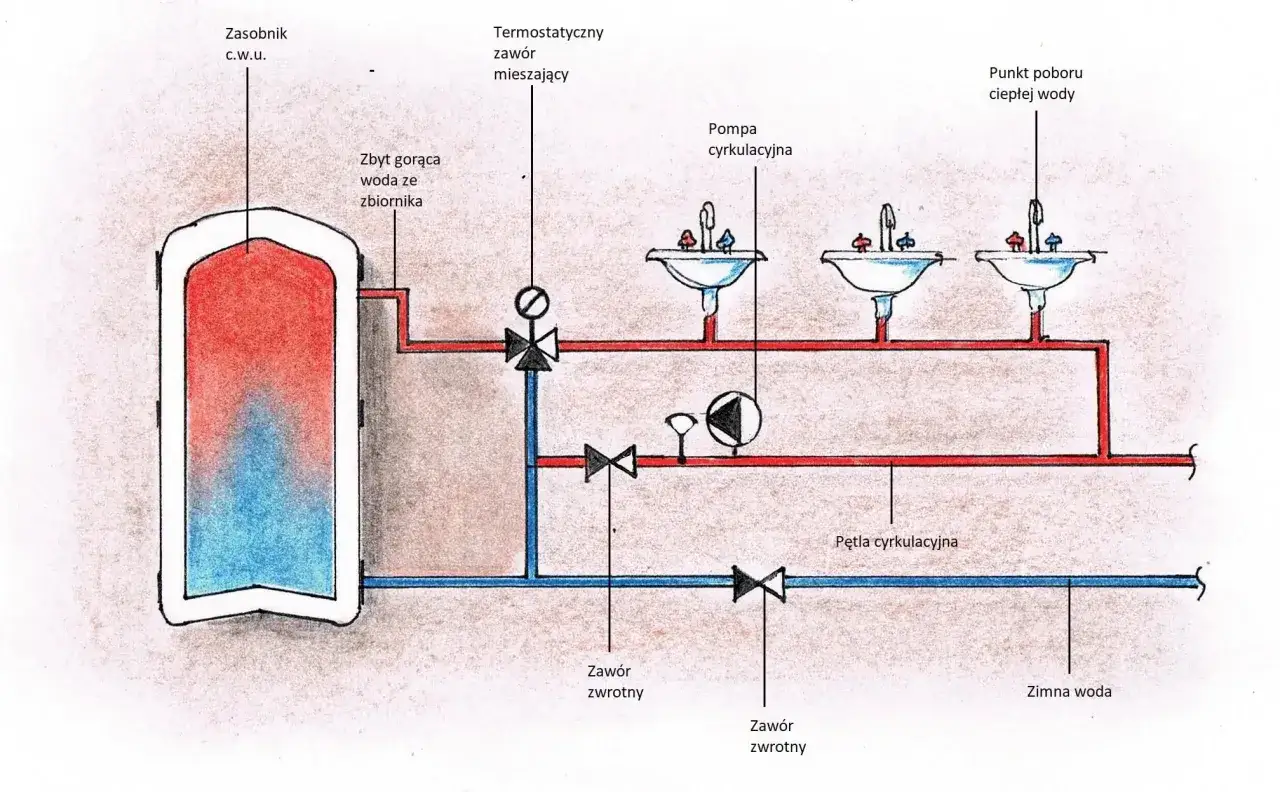

Jak wygląda prawidłowy schemat podłączenia
Najbardziej przewidywalny jest układ z osobnym przewodem powrotnym. Schemat przepływu wygląda następująco:
Zasobnik CWU → przewód ciepłej wody → punkty poboru → przewód powrotny cyrkulacji → zawór odcinający → pompa → zawór zwrotny → króciec cyrkulacyjny zasobnika.
Pompa powinna znajdować się na powrocie, możliwie blisko zasobnika. Jej zadaniem jest tłoczenie schłodzonej wody z pętli z powrotem do podgrzewacza. Strzałka na korpusie pompy musi być skierowana w stronę zasobnika. Montaż na przewodzie zasilającym bywa przyczyną hałasu, problemów z odpowietrzeniem i nieprawidłowej pracy całej instalacji.
Elementy potrzebne w typowej instalacji
| Element | Rola w układzie |
|---|---|
| Pompa cyrkulacyjna CWU | Wymusza przepływ w przewodzie powrotnym. Musi być przeznaczona do wody użytkowej, a nie do instalacji centralnego ogrzewania. |
| Zawór zwrotny | Blokuje przepływ w przeciwnym kierunku, gdy pompa jest wyłączona. |
| Zawory odcinające | Pozwalają zdemontować pompę bez opróżniania całej instalacji. |
| Filtr siatkowy | Chroni pompę przed zanieczyszczeniami, jeśli producent przewiduje jego zastosowanie. |
| Izolacja przewodów | Ogranicza wychładzanie wody i straty energii. |
| Zegar lub sterownik | Uruchamia pompę tylko wtedy, gdy domownicy rzeczywiście potrzebują komfortu. |
Grupa bezpieczeństwa zasobnika pozostaje na dopływie zimnej wody i nie zastępuje zaworu zwrotnego na obiegu cyrkulacyjnym. Przy rozbudowanej instalacji przydają się także zawory regulacyjne na poszczególnych gałęziach. Dzięki nim można ograniczyć przepływ w krótkiej pętli i skierować go tam, gdzie rura jest dłuższa.
Podłączenie krok po kroku
1. Wyznacz trasę powrotu
Przewód cyrkulacyjny powinien zaczynać się przy najdalszym punkcie instalacji, a potem wracać do kotłowni lub pomieszczenia z zasobnikiem. Trasę najlepiej prowadzić możliwie krótko i bez zbędnych załamań. Każde kolano zwiększa opory przepływu, choć w domu jednorodzinnym ważniejsze od skomplikowanych obliczeń jest zachowanie ciągłego, logicznego obiegu.
2. Podłącz przewód do króćca cyrkulacyjnego
Powrót wprowadza się do króćca oznaczonego najczęściej jako „cyrkulacja”, „C” albo „CWU recyrkulacja”. Nie należy mylić go z króćcem zimnej wody. Jeżeli zasobnik ma kilka wariantów podłączenia, wybierz rozwiązanie pokazane na schemacie producenta.

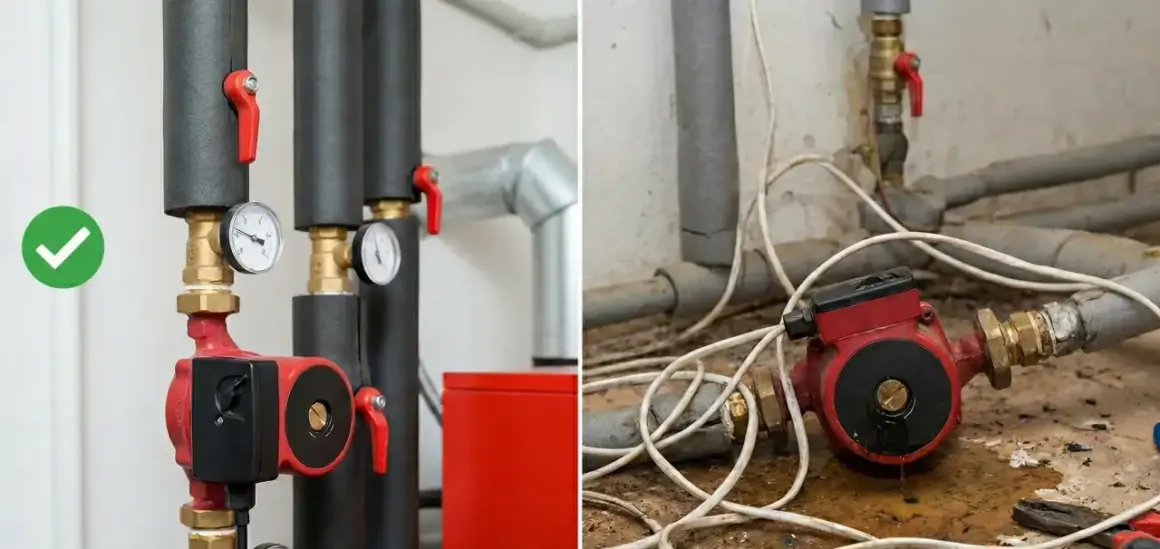

3. Zamontuj armaturę przy zasobniku
Na powrocie montuje się zawór odcinający, a następnie pompę i zawór zwrotny w kierunku zgodnym ze strzałką przepływu. Dokładna kolejność może zależeć od modelu pompy i zasobnika, dlatego przed skręceniem połączeń trzeba sprawdzić instrukcję. Zawory po obu stronach pompy bardzo ułatwiają późniejsze czyszczenie filtra albo wymianę urządzenia.
4. Zaizoluj przewody
Izolacją obejmij zarówno rurę ciepłej wody, jak i przewód cyrkulacyjny. Otulina powinna przylegać do rury, a miejsca łączeń trzeba dokładnie zamknąć. W praktyce najczęściej stosuje się otuliny o grubości od kilku do kilkunastu milimetrów, ale ostateczny dobór zależy od średnicy rury, temperatury i sposobu prowadzenia.
5. Podłącz sterowanie i odpowietrz układ
Po stronie elektrycznej pompa jest zwykle urządzeniem na 230 V. Podłączenie w miejscu narażonym na wilgoć powinien wykonać elektryk zgodnie z instrukcją urządzenia i zasadami ochrony przeciwporażeniowej. Nie traktowałbym zwykłego przedłużacza jako stałego rozwiązania.
Po napełnieniu instalacji uruchom pompę na najniższym biegu, otwórz punkt poboru i usuń powietrze z przewodów. Sprawdź, czy pompa pracuje cicho, czy po kilku minutach powrót robi się ciepły i czy nigdzie nie pojawiają się przecieki. Dopiero wtedy można ustawić wyższy bieg lub dłuższy czas pracy.
Jak ograniczyć zużycie energii i wody
Najprostsze sterowanie zegarem czasowym zwykle daje dobry efekt. Pompę można uruchamiać rano, po południu i wieczorem, a wyłączać w nocy lub podczas dłuższej nieobecności. W domu, w którym rytm dnia często się zmienia, lepiej sprawdzi się sterownik z czujnikiem temperatury, ruchu albo przyciskiem przy łazience.
| Sposób sterowania | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|
| Zegar czasowy | Stały rytm dnia i prosta instalacja | Pompa może pracować mimo braku poboru |
| Termostat na powrocie | Utrzymywanie określonej temperatury obiegu | Wymaga właściwego ustawienia i izolacji |
| Przycisk przy łazience | Krótki, intensywny pobór w konkretnych punktach | Trzeba pamiętać o uruchomieniu obiegu |
| Czujnik ruchu lub automatyka | Domy z nieregularnym trybem życia | Wyższy koszt i bardziej złożone sterowanie |
Nie ustawiałbym pompy od razu na najwyższym biegu. Większy przepływ nie zawsze oznacza szybszą ciepłą wodę, za to może powodować szum w rurach i niepotrzebne wychładzanie zasobnika. Zacznij od najniższego ustawienia, obserwuj najdalszy kran i zwiększaj wydajność tylko wtedy, gdy rzeczywiście brakuje komfortu.
Temperaturę wody trzeba ustawić zgodnie z wymaganiami urządzenia i instalacji. W wielu domowych zasobnikach stosuje się około 55-60°C, a okresową dezynfekcję termiczną wykonuje się przy wyższej temperaturze, często około 70°C, jeśli zasobnik i armatura są do tego przystosowane. Przy punktach poboru warto rozważyć zawór mieszający, który ogranicza ryzyko poparzenia.
Najczęstsze błędy przy wykonywaniu cyrkulacji
Pompa do centralnego ogrzewania zamiast pompy CWU
Woda użytkowa ma kontakt z elementami instalacji, dlatego pompa musi być przeznaczona do pracy w obiegu wody pitnej. Zwykła pompa obiegowa do CO nie jest automatycznie odpowiednim zamiennikiem. Liczy się materiał korpusu, dopuszczenie do wody użytkowej i zakres temperatur.
Brak zaworu zwrotnego
Bez zaworu zwrotnego woda może cofać się przez pętlę, gdy pompa stoi albo gdy ktoś odkręci kran. Objawem bywają dziwne wahania temperatury, wychładzanie zasobnika i nierównomierna praca obiegu. To mały element, ale jego brak potrafi zepsuć działanie całej instalacji.
Nieizolowane rury prowadzone w ścianach
Cyrkulacja bez izolacji może działać technicznie poprawnie, a mimo to być kosztowna w eksploatacji. Ciepło ucieka wtedy do przegród budowlanych, a pompa częściej musi wymuszać obieg. Szczególnie źle sprawdzają się długie trasy w nieogrzewanej piwnicy, garażu lub poddaszu.
Praca pompy przez całą dobę
Stała praca jest łatwa do ustawienia, ale rzadko jest najlepszym rozwiązaniem. W domu użytkowanym głównie rano i wieczorem lepiej zaprogramować kilka przedziałów czasowych. Jeżeli komfort nadal jest niewystarczający, problemem może być zła trasa przewodów, powietrze w rurze albo brak regulacji, a nie za mała moc pompy.
Przeczytaj również: Kolor przewodów w gniazdku - co oznaczają L, N i PE?
Wpinanie powrotu w przypadkowe miejsce
Podłączenie przewodu do rury zimnej wody lub bezpośrednio do wyjścia ciepłej wody bez sprawdzenia schematu może zaburzyć pracę zasobnika. W modernizowanej instalacji bez króćca cyrkulacyjnego trzeba zastosować rozwiązanie dopuszczone przez producenta albo wybrać układ bez osobnej rury powrotnej.
Cyrkulacja bez osobnej rury powrotnej
Podczas remontu często nie ma możliwości rozkucia ścian i poprowadzenia dodatkowego przewodu. W takiej sytuacji stosuje się zestawy do modernizacji, w których mała pompa przy najdalszym punkcie przepycha wychłodzoną wodę z przewodu ciepłej wody do przewodu zimnej przez specjalny zawór termostatyczny.
To rozwiązanie jest prostsze do zamontowania, ale ma kompromis. Przez krótki czas może ogrzewać przewód zimnej wody, dlatego trzeba używać kompletnego zestawu z właściwym zaworem i zabezpieczeniami, a nie przypadkowego trójnika. Układ bez powrotu traktuję jako rozsądny sposób na modernizację pojedynczej łazienki, nie jako pełny zamiennik dobrze zaprojektowanej instalacji w nowym domu.
Przy jednym odległym zlewie taki wariant może być tańszy niż kucie ścian. Przy kilku łazienkach i rozbudowanej instalacji lepszy efekt daje osobny powrót, ponieważ łatwiej go wyregulować, zaizolować i sterować.
Ile kosztuje wykonanie takiego obiegu
Cena zależy przede wszystkim od tego, czy przewód powrotny już istnieje. Sama pompa do CWU kosztuje orientacyjnie około 160-500 zł, zależnie od marki, wydajności i sterowania. Prosty zegar czasowy to zwykle wydatek kilkudziesięciu złotych, natomiast sterowanie czujnikiem lub automatyką może kosztować kilkaset złotych.
| Zakres prac | Orientacyjny poziom kosztu |
|---|---|
| Sama pompa cyrkulacyjna | około 160-500 zł |
| Podstawowa armatura i izolacja | od kilkudziesięciu do kilkuset złotych |
| Montaż pompy na istniejącym powrocie | często około 300-1200 zł robocizny |
| Wykonanie nowego przewodu powrotnego | wycena indywidualna, zależna od dostępu i długości trasy |
Podane kwoty są orientacyjne i nie obejmują każdej możliwej przeróbki. Nowa rura prowadzona w gotowym domu może wymagać demontażu zabudowy, wiercenia, odtworzenia płytek i dodatkowych prac elektrycznych. Zanim kupisz pompę, poproś instalatora o wycenę całego układu, a nie tylko samego urządzenia.
Jak sprawdzić, czy instalacja działa prawidłowo
Po uruchomieniu odczekaj kilka minut i dotknij ostrożnie przewodu powrotnego przy zasobniku. Powinien być wyraźnie cieplejszy niż przed startem pompy, ale nie musi mieć dokładnie takiej samej temperatury jak przewód zasilający. Pompa powinna pracować bez metalicznego grzechotania, a zawór zwrotny nie powinien powodować ciągłego stukania.
- sprawdź szczelność wszystkich połączeń,
- upewnij się, że strzałka pompy wskazuje zasobnik,
- sprawdź kierunek przepływu na zaworze zwrotnym,
- odpowietrz obieg po pierwszym napełnieniu,
- zmierz czas oczekiwania na ciepłą wodę w najdalszym kranie,
- skontroluj, czy po wyłączeniu pompy nie nagrzewa się przewód zimnej wody.
Jeśli ciepła woda nadal pojawia się dopiero po długim czasie, nie zwiększaj bezrefleksyjnie mocy pompy. Najpierw sprawdź izolację, drożność filtra, położenie zaworu zwrotnego i ewentualne zapowietrzenie. W dobrze wykonanym układzie najwięcej poprawia prawidłowy kierunek przepływu i krótkie sterowanie, a nie praca pompy na maksymalnym biegu.
Dobrze podłączona cyrkulacja nie musi pracować bez przerwy
Najbezpieczniejszy schemat dla nowej instalacji to osobny powrót do króćca cyrkulacyjnego zasobnika, pompa na powrocie, zawór zwrotny, pełna izolacja oraz sterowanie dopasowane do rytmu domowników. W istniejącym domu można rozważyć zestaw bez dodatkowej rury, ale trzeba zaakceptować jego ograniczenia.
Przed montażem sprawdź dokumentację bojlera, dobierz pompę do wody użytkowej i nie pomijaj zaworów serwisowych. Jeżeli w grę wchodzi ingerencja w zasobnik, instalację elektryczną albo zabezpieczenia CWU, rozsądniej zlecić uruchomienie hydraulikowi i elektrykowi. To niewielki układ, lecz błędne podłączenie potrafi zwiększyć rachunki, pogorszyć komfort i skrócić żywotność urządzeń.
