Trójdrożny zawór potrafi skutecznie obniżyć temperaturę w obiegu podłogówki, ochronić kocioł przed zbyt chłodnym powrotem albo przełączać przepływ między dwoma odbiornikami. Problem zaczyna się wtedy, gdy króćce zostaną podłączone „na oko”, bez sprawdzenia strzałek i rodzaju zaworu. Poniżej pokazuję czytelny schemat montażu, kolejność prac, sposób podłączenia siłownika oraz błędy, które najczęściej kończą się hałasem, przegrzewaniem lub brakiem przepływu.
Najważniejsze zasady poprawnego montażu zaworu trójdrożnego
- Rozpoznaj typ zaworu - mieszający łączy dwa strumienie, a przełączający kieruje jeden strumień do jednego z dwóch wyjść.
- Sprawdź oznaczenia A, B i AB oraz strzałki na korpusie. Nie wolno sugerować się wyłącznie położeniem króćców.
- W obiegu podłogowym zawór montuje się zwykle razem z pompą, termometrami i zaworami odcinającymi.
- Siłownik musi pasować do zaworu i sterownika pod względem napięcia, sposobu pracy oraz kierunku obrotu.
- Po montażu instalację trzeba napełnić, odpowietrzyć, sprawdzić szczelność i dopiero wtedy ustawić temperaturę pracy.
Jaki zawór trójdrożny pasuje do instalacji
Zanim odkręcę pierwszą nakrętkę, sprawdzam, czy mam zawór mieszający, czy przełączający. Oba mają trzy króćce, ale wykonują zupełnie inne zadanie i podłączenie jednego według schematu drugiego może całkowicie zaburzyć pracę instalacji.
Zawór mieszający
W zaworze mieszającym do wspólnego wyjścia trafiają dwa strumienie. Najczęściej jest to gorące zasilanie ze źródła ciepła oraz chłodniejszy powrót z instalacji. Po zmieszaniu woda płynie do odbiornika z temperaturą odpowiednią dla grzejników, ogrzewania podłogowego lub obiegu technologicznego.
Typowy zawór mieszający ma oznaczenia A, B i AB. W wielu modelach króciec AB jest wspólnym wyjściem, ale nie należy przyjmować tego za pewnik. Ostateczne znaczenie oznaczeń wynika z instrukcji konkretnego producenta oraz ze strzałek pokazujących dopuszczalny kierunek przepływu.Zawór przełączający
Zawór przełączający otrzymuje czynnik jednym króćcem, a później kieruje go do wyjścia A albo B. Stosuje się go między innymi do przełączania ogrzewania między zasobnikiem ciepłej wody użytkowej a instalacją grzewczą. Tutaj szczególnie ważny jest typ wkładki lub kuli, ponieważ zawór typu L działa inaczej niż zawór typu T.
| Rodzaj zaworu | Jak pracuje | Typowe zastosowanie |
|---|---|---|
| Mieszający | Łączy dwa strumienie i podaje jeden o regulowanej temperaturze | Podłogówka, obieg grzejnikowy, ochrona powrotu kotła |
| Przełączający | Kieruje przepływ do jednego z dwóch odbiorników | Zasobnik CWU, dwa obiegi grzewcze, układ z kilkoma źródłami ciepła |
| Termostatyczny | Samoczynnie utrzymuje ustawioną temperaturę | Ciepła woda użytkowa, proste obiegi bez automatyki pogodowej |
| Z siłownikiem | Zmienia położenie na podstawie sygnału sterownika | Automatyczna regulacja temperatury i przepływu |

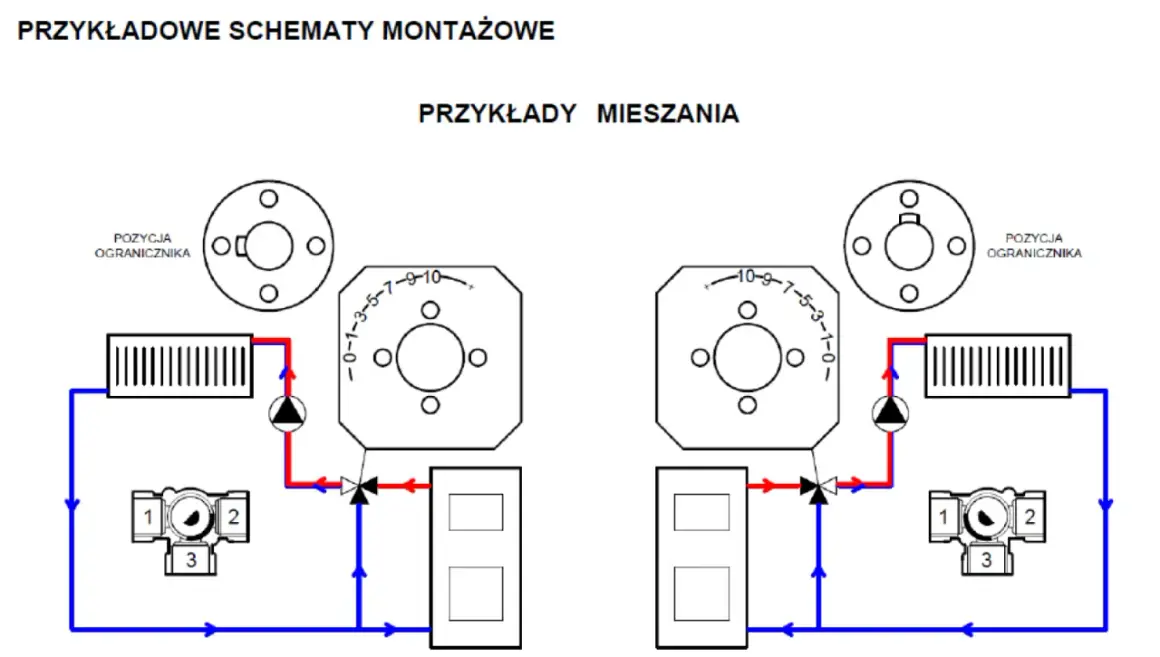

Schemat montażu zaworu mieszającego w obiegu CO
Najczęściej spotykany układ dotyczy rozdzielacza ogrzewania podłogowego. Kocioł lub bufor dostarcza wodę o wyższej temperaturze, a zawór dopuszcza do obiegu część chłodniejszego powrotu. Dzięki temu podłogówka otrzymuje wodę zwykle w zakresie około 30-45°C, zależnie od projektu, rodzaju posadzki i warunków w budynku.
ZASILANIE ZE ŹRÓDŁA CIEPŁA
|
v
[ zawór ]
A gorące zasilanie
\
\
+---- AB ----> [ pompa ] ---> rozdzielacz
/
B powrót z instalacji
^
|
POWRÓT DO ŹRÓDŁA CIEPŁA
Na uproszczonym schemacie króciec AB prowadzi do pompy i obiegu odbiorczego, natomiast A oraz B doprowadzają strumień gorący i powrotny. W realnej instalacji układ króćców może wyglądać inaczej, dlatego schemat trzeba dopasować do oznaczeń na korpusie, a nie obracać zaworu tak, aby „ładnie pasował” do rur.

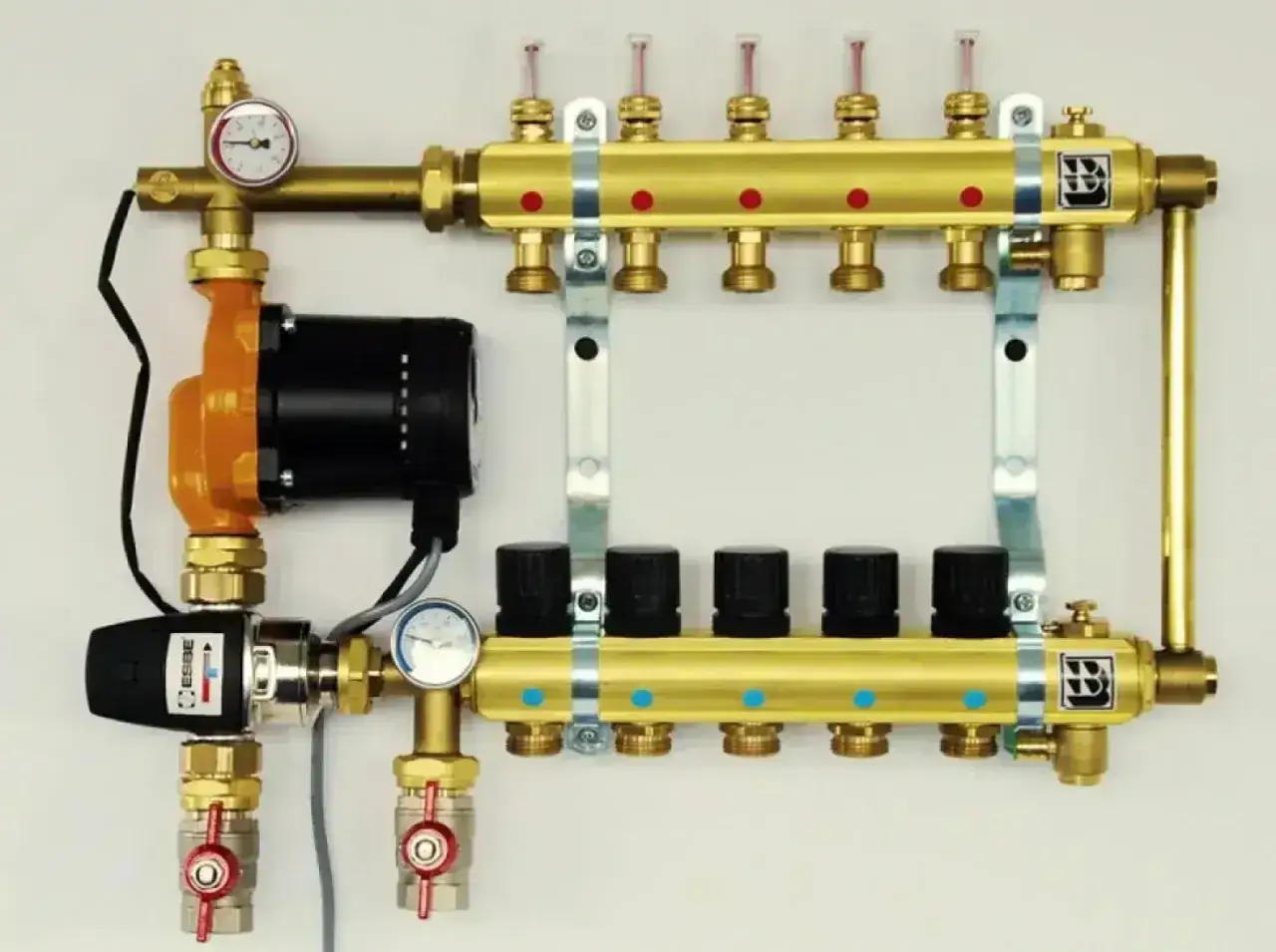

Pompa powinna znajdować się po stronie obiegu regulowanego, a przed nią trzeba zapewnić możliwość odcięcia i serwisowania. W rozbudowanych grupach pompowych spotyka się także termometry na zasilaniu i powrocie, zawór zwrotny oraz odpowietrznik. Te elementy nie są ozdobą, tylko ułatwiają ustawienie przepływu i późniejszą diagnostykę.
Wariant ochrony powrotu kotła
Jeżeli zawór ma chronić kocioł przed zimnym powrotem, jego zadaniem jest utrzymanie temperatury powracającej wody powyżej minimum określonego przez producenta źródła ciepła. Dla jednego kotła może to być rozwiązanie wymagane, dla innego niewystarczające albo zbędne, dlatego nie ustawiam jednej temperatury dla wszystkich urządzeń.
W tym układzie trzeba zwrócić uwagę na położenie pompy, zaworów zwrotnych i punktu pomiaru temperatury. Błędne miejsce czujnika może sprawić, że sterownik będzie „widział” temperaturę obiegu, a nie faktyczną temperaturę powrotu do kotła.
Montaż zaworu krok po kroku
Prace przy instalacji wodnej lub grzewczej zaczynam od wyłączenia źródła ciepła, zamknięcia zaworów odcinających i schłodzenia układu. Następnie obniżam ciśnienie oraz spuszczam wodę tylko z tego fragmentu, który będzie rozbierany. Gorąca woda pod ciśnieniem jest realnym zagrożeniem, nawet w niewielkiej instalacji domowej.
- Sprawdź dokumentację zaworu. Odczytaj oznaczenia króćców, kierunki przepływu, średnicę przyłączy, maksymalną temperaturę i dopuszczalne ciśnienie.
- Dobierz miejsce montażu. Zostaw dostęp do trzpienia, siłownika, śrubunków i elementów pomiarowych. Nie zabudowuj zaworu na stałe za płytą gipsową.
- Załóż zawory odcinające. Umieść je tak, aby można było wymienić zawór lub pompę bez opróżniania całej instalacji.
- Podłącz rury zgodnie ze schematem. Nie zamieniaj zasilania z powrotem i nie traktuj zaworu jak zwykłego trójnika.
- Uszczelnij połączenia. Rodzaj uszczelnienia dopasuj do gwintu i materiału instalacji. Przy połączeniach ze śrubunkiem uszczelnia się gwint, a nie powierzchnię uszczelniającą nakrętki.
- Zamontuj pompę i osprzęt. Strzałka na pompie musi wskazywać właściwy kierunek przepływu, a oś wirnika powinna być ustawiona zgodnie z instrukcją pompy.
- Napełnij układ i odpowietrz go. Rób to powoli, kontrolując ciśnienie oraz odpowietrzniki przy rozdzielaczu i pompie.
- Sprawdź szczelność. Najpierw na zimno, a później po osiągnięciu temperatury roboczej, ponieważ połączenia mogą zachowywać się inaczej po rozszerzeniu cieplnym rur.
Przy zaworze gwintowanym nie używam korpusu jako uchwytu do dokręcania rur. To prosty sposób na naprężenie albo pęknięcie elementu. Rurę zawsze stabilizuję osobno, a moment dokręcenia dobieram do rodzaju połączenia i zaleceń producenta.
Przeczytaj również: Kolor przewodów w gniazdku - co oznaczają L, N i PE?
Na co zwrócić uwagę przy średnicy
Średnica przyłącza nie mówi jeszcze, czy zawór będzie dobrze pracował. Liczy się również współczynnik Kv, czyli wydajność przepływowa zaworu przy określonym spadku ciśnienia. Za mały zawór ograniczy przepływ i może powodować szum, a zbyt duży będzie trudniejszy do precyzyjnej regulacji.
W domowej instalacji najlepiej dobierać zawór na podstawie wymaganej mocy obiegu, przepływu i dostępnego ciśnienia dyspozycyjnego pompy. Gdy modernizuję istniejący układ, sprawdzam też, czy nowy zawór nie ma mniejszego przelotu niż dotychczasowe rury i armatura.
Gdzie montuje się zawór przełączający
W układzie z zasobnikiem CWU zawór przełączający może kierować gorącą wodę z kotła albo pompy ciepła do wężownicy zasobnika, albo do instalacji grzewczej. Najważniejsze jest ustalenie, który króciec jest wspólny oraz w jakiej pozycji zawór ma pozostawać przy braku zasilania siłownika.
zasilanie ze źródła
|
v
AB [ zawór ]
/ \
v v
A zasobnik B ogrzewanie
\ /
\ /
powrót do źródła
Ten schemat ma charakter poglądowy. W wielu instalacjach kocioł zasila zawór jednym króćcem, a powroty z zasobnika i ogrzewania łączą się przed powrotem do źródła. Dokładny układ zależy od hydrauliki urządzenia, zastosowanej pompy i automatyki, dlatego nie wolno kopiować samego rysunku bez sprawdzenia instrukcji.
W instalacji ciepłej wody użytkowej często stosuje się także termostatyczny zawór mieszający. Łączy on gorącą wodę z zasobnika z zimną wodą i ogranicza temperaturę na punktach poboru. To zabezpieczenie przed poparzeniem, ale nie zastępuje prawidłowej dezynfekcji termicznej ani nastaw wymaganych przez projekt instalacji.Siłownik i sterowanie decydują o działaniu układu
Sam mechaniczny montaż może być poprawny, a instalacja nadal będzie działała źle, jeśli siłownik obraca zawór w przeciwną stronę. Przed podłączeniem sprawdzam napięcie zasilania, rodzaj sterowania oraz czas pełnego obrotu. Popularne są siłowniki trójpunktowe 230 V, 24 V oraz modele sterowane sygnałem 0-10 V, ale nie są one zamienne.
Po zdjęciu siłownika trzpień często można ustawić ręcznie. Wykorzystuję to do kontroli, czy w każdej pozycji przepływ rzeczywiście zmienia się zgodnie ze schematem. Jeżeli sterownik żąda otwarcia, a temperatura spada zamiast rosnąć, najpierw sprawdzam kierunek pracy siłownika i zamianę przewodów otwierania oraz zamykania.
Czujnik temperatury powinien mierzyć temperaturę w miejscu wskazanym przez producenta automatyki. W grupie podłogowej zwykle interesuje nas temperatura zasilania za zaworem. Czujnik za blisko punktu mieszania może reagować z opóźnieniem albo pokazywać wartość niestabilną.
Podłączenie elementów 230 V zostawiam osobie z odpowiednimi kwalifikacjami. Przy napięciu bezpiecznym również trzeba zachować zgodność zacisków i schematu sterownika, bo pomyłka może uszkodzić siłownik lub płytę automatyki.
Błędy, przez które zawór nie działa prawidłowo
Najczęstszy błąd to montaż według wyglądu zaworu. Korpus może być obrócony w dowolną stronę, ale kierunek przepływu pozostaje określony przez oznaczenia. Drugim problemem jest pominięcie pompy w obiegu mieszającym, przez co zawór ogranicza przepływ zamiast stabilnie regulować temperaturę.
- Zamiana króćców A i B może odwrócić reakcję siłownika i powodować wzrost temperatury wtedy, gdy sterownik próbuje ją obniżyć.
- Brak zaworu zwrotnego może wywołać przepływy grawitacyjne lub niekontrolowane mieszanie obiegów.
- Brak odpowietrzenia często objawia się bulgotaniem, nierównym grzaniem i błędnym odczytem temperatury.
- Zły dobór Kv prowadzi do niedogrzania, hałasu albo bardzo nerwowej pracy zaworu.
- Siłownik zamontowany bez ustawienia pozycji początkowej może pracować poza zakresem i nie domykać zaworu.
- Brak filtracji przed zaworem naraża wkładkę na opiłki, resztki pakuł i osad po modernizacji instalacji.
Po uruchomieniu nie reguluję wszystkiego naraz. Najpierw ustawiam przepływy na pętlach, później temperaturę zasilania, a dopiero na końcu parametry automatyki. Taka kolejność pozwala rozpoznać, czy problem wynika z hydrauliki, zapowietrzenia, nastawy pompy czy sterowania.
Co sprawdzić po pierwszym uruchomieniu układu
Poprawnie zamontowany zawór powinien zmieniać temperaturę lub kierunek przepływu bez gwałtownych skoków, stukania i ciągłej pracy siłownika. Po kilku godzinach sprawdzam połączenia, temperaturę zasilania i powrotu oraz to, czy pompa nie pracuje na zbyt wysokim biegu.
Jeżeli instalacja obsługuje podłogówkę, nie ustawiam wysokiej temperatury „na próbę”, bo reakcja posadzki jest powolna, a przegrzanie nie znika po kilku minutach. W razie niepewności dotyczącej funkcji zaworu, ochrony kotła lub przewodów elektrycznych bezpieczniej zlecić uruchomienie instalatorowi. Dobry schemat pomaga wykonać montaż, ale nie zastępuje dokumentacji konkretnego urządzenia.
