Jak odczytać licznik dwukierunkowy i nie pomylić kodów OBIS?

Gdy na wyświetlaczu licznika pojawia się kilka wartości, łatwo pomylić energię pobraną z oddaną albo przepisać chwilową moc zamiast stanu zużycia. Pokażę, jak odczytać licznik dwukierunkowy, rozpoznać najważniejsze kody OBIS, policzyć energię z konkretnego okresu i sprawdzić, czy wynik ma sens przy fotowoltaice.

Co naprawdę mierzy licznik dwukierunkowy

To urządzenie rejestruje dwa przeciwne kierunki przepływu energii. Gdy dom pobiera prąd z sieci, rośnie wartość w rejestrze 1.8.0. Kiedy nadwyżka z fotowoltaiki płynie do sieci, zwiększa się wskazanie 2.8.0.

Obie wartości są zwykle liczone narastająco od momentu uruchomienia lub zaprogramowania licznika. Nie pokazują więc automatycznie zużycia z bieżącego miesiąca. Żeby poznać wynik za dany okres, zapisuję stan na początku i na końcu okresu, a potem obliczam różnicę.

Trzeba też odróżnić energię od mocy. kWh oznacza ilość zużytej lub oddanej energii, natomiast kW opisuje moc w danej chwili. Kod 1.7.0 może pokazywać chwilowy pobór, ale nie jest odczytem potrzebnym do rozliczenia energii.

Najważniejsze kody OBIS

W zależności od producenta kody mogą być zapisane także w formie 1.8.0.0 i 2.8.0.0. Sens pozostaje taki sam. Zawsze sprawdzam również jednostkę obok wartości, ponieważ sama liczba bez kodu OBIS może być myląca.

Jak odczytać licznik dwukierunkowy bez pomyłki

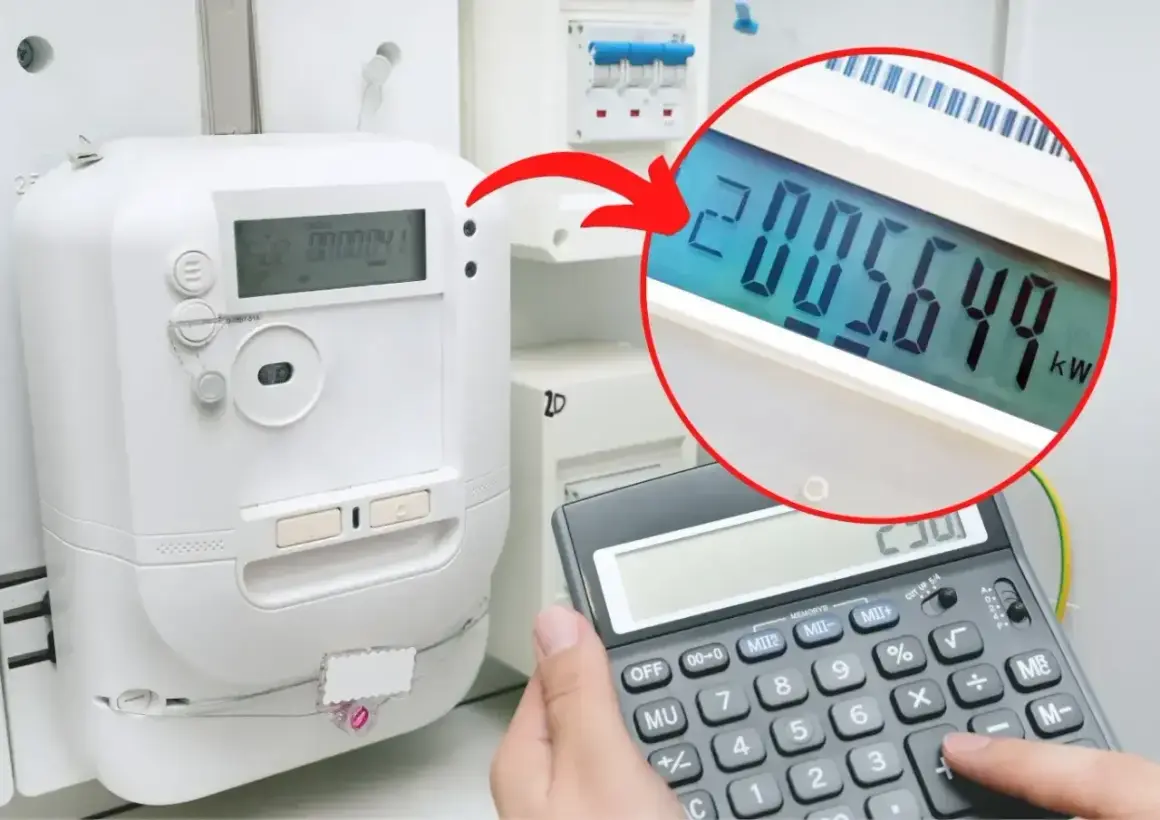

Wyświetlacz najczęściej sam przełącza kolejne informacje co kilka sekund. W innych modelach trzeba nacisnąć przycisk znajdujący się na obudowie. Nie otwieram plombowanej części licznika i nie dotykam przewodów, ponieważ do odczytu potrzebny jest wyłącznie ekran.

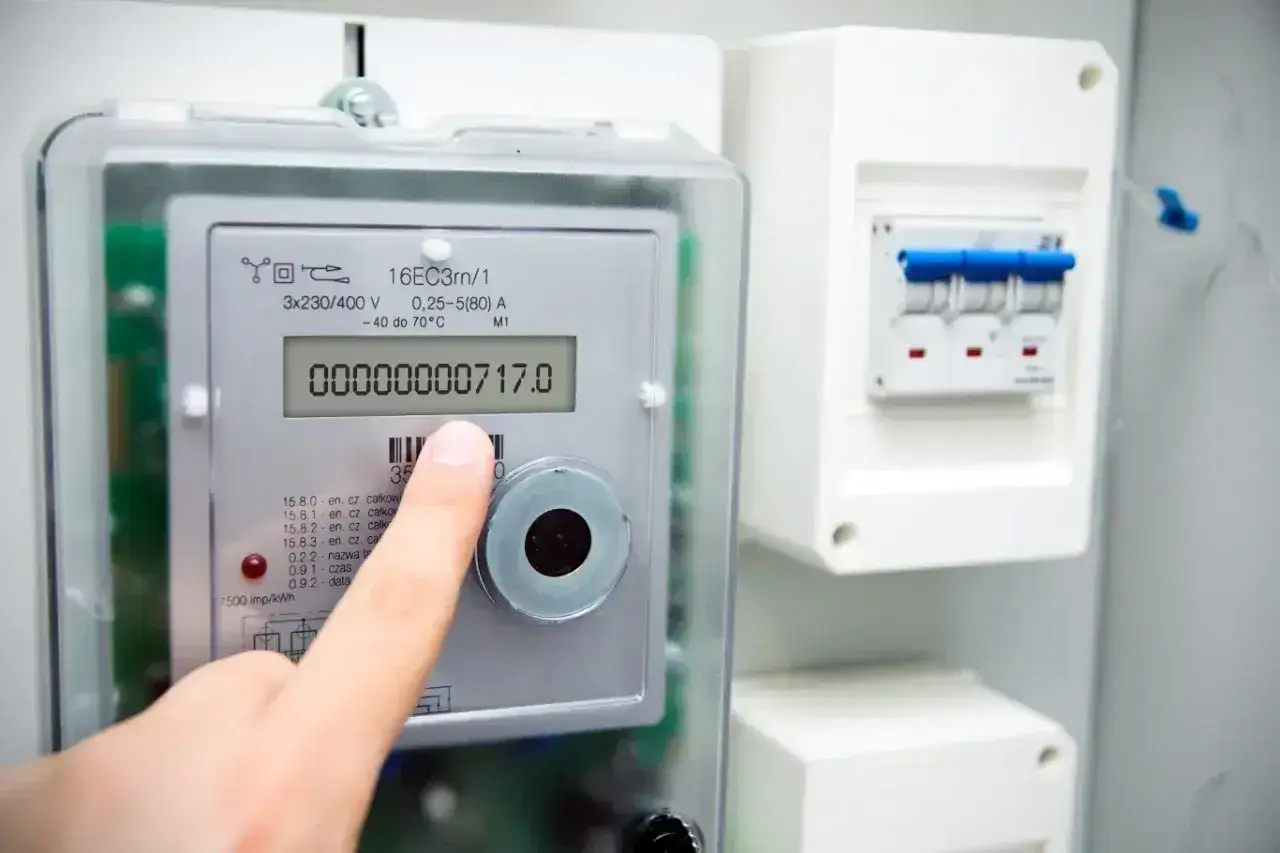

1. Stań przed licznikiem i przygotuj telefon lub kartkę do zapisania wartości.
2. Poczekaj, aż pojawi się kod 1.8.0 lub wybierz go przyciskiem.
3. Zapisz pełną wartość energii pobranej, razem z częścią po przecinku, jeśli jest widoczna.
4. Znajdź kod 2.8.0 i zapisz energię oddaną do sieci.
5. Sprawdź jednostkę. Do rozliczenia energii powinna być podana wartość w kWh.
6. Zrób zdjęcie całego wyświetlacza, na którym widać kod i wskazanie.

Przykładowy zapis może wyglądać tak: 1.8.0 = 3245,68 kWh, a 2.8.0 = 1876,42 kWh. Pierwsza liczba oznacza energię pobraną z sieci od początku pracy licznika, druga energię wprowadzoną do sieci. Nie odejmuję ich od siebie, bo są to dwa niezależne rejestry.

Jeżeli licznik pokazuje kilka ekranów dla jednej wartości, szukam kodu podstawowego z końcówką .0. Końcówki .1, .2 lub .3 zwykle odnoszą się do konkretnych stref taryfowych. W taryfie jednostrefowej najczęściej wystarczy odczyt całkowity, ale operator może poprosić o inny kod wskazany na formularzu.

Jak policzyć zużycie i nadwyżkę z wybranego okresu

Stan licznika jest wartością narastającą, dlatego miesięczne zużycie obliczam według prostego wzoru. Od aktualnego wskazania odejmuję wskazanie zapisane na początku okresu.

W tym przykładzie dom pobrał z sieci 132,44 kWh i oddał do niej 88,48 kWh w analizowanym czasie. Nie oznacza to jednak, że rachunek będzie wynikał z prostego odjęcia tych liczb. Odczyt licznika nie jest kwotą faktury, a sposób rozliczenia zależy między innymi od umowy, taryfy i zasad rozliczania prosumenta.

Najczęściej zapisuję wskazania raz w miesiącu, najlepiej tego samego dnia i o podobnej porze. Taka prosta historia pozwala zauważyć, czy wzrost poboru wynika z ogrzewania, pompy ciepła, klimatyzacji albo ładowania samochodu, czy może z problemu z instalacją.

Co oznaczają wskazania przy fotowoltaice

Największe nieporozumienie dotyczy energii produkowanej przez panele. Gdy urządzenia w domu zużywają ją na bieżąco, energia nie musi przepływać przez licznik operatora. Dlatego licznik może pokazywać niewielki pobór i niewielkie oddanie, mimo że falownik wyprodukował znacznie więcej energii.

Przykładowo panele mogą w ciągu dnia wyprodukować 20 kWh. Jeśli dom zużyje bezpośrednio 12 kWh, do sieci trafi tylko pozostałe 8 kWh. Licznik zarejestruje oddanie tych 8 kWh, ale nie pokaże 12 kWh zużytych na miejscu. Do sprawdzania całej produkcji służy aplikacja falownika albo dodatkowy licznik energii.

Warto też pamiętać, że chwilowe wskazanie może zmieniać się bardzo szybko. Włączenie czajnika, piekarnika lub grzałki może przez moment zwiększyć pobór, a zacienienie paneli albo przejście chmury zmienić kierunek przepływu. Do analizy miesiąca używam rejestrów energii, a nie migających ikon czy chwilowej mocy.

Przeczytaj również: Gdzie zamontować ogranicznik przepięć w domu?

Jedna faza i trzy fazy

W domu z instalacją trójfazową licznik może pokazywać parametry każdej fazy osobno, ale wartości 1.8.0 i 2.8.0 są zwykle sumą odpowiednich pomiarów. Nie dodaję ręcznie przypadkowych ekranów, jeśli urządzenie ma już rejestr całkowity.

W razie nietypowych wskazań, na przykład jednoczesnego poboru i oddawania energii, nie wyciągam od razu wniosku o awarii. Znaczenie może mieć sposób bilansowania faz, konfiguracja licznika i dane prezentowane przez aplikację operatora. Dopiero porównanie rejestrów z kilku dni daje wiarygodny obraz.

Najczęstsze błędy przy przepisywaniu wskazań

W praktyce problemy wynikają częściej z niewłaściwego odczytu niż z samego działania licznika. Szczególnie łatwo przepisać pierwszą pojawiającą się liczbę, choć może ona oznaczać datę, godzinę, moc albo numer taryfy.

• Pomylenie 1.8.0 z 2.8.0 prowadzi do zamiany poboru z oddaniem energii.
• Odczyt kodu 1.7.0 zamiast 1.8.0 oznacza podanie mocy chwilowej w kW, a nie energii w kWh.
• Zaokrąglenie wartości może utrudnić porównanie z odczytem operatora, dlatego przepisuję także część dziesiętną.
• Odczyt tylko jednego rejestru nie wystarcza przy instalacji prosumenckiej, jeśli chcę ocenić zarówno pobór, jak i oddawanie.
• Porównywanie licznika z falownikiem bez uwzględnienia autokonsumpcji daje pozornie sprzeczne wyniki.
• Brak daty odczytu sprawia, że później trudno ustalić, jakiego okresu dotyczy zapisana wartość.

Jeżeli operator wymaga konkretnego kodu, stosuję jego instrukcję, nawet gdy na moim liczniku dostępne są podobne oznaczenia. Różni operatorzy i różne taryfy mogą wymagać odczytów strefowych, na przykład 1.8.1 i 1.8.2, zamiast jednej wartości sumarycznej.

Kiedy odczyt może wskazywać problem

Pojedynczy nietypowy wynik nie musi oznaczać awarii. Niepokój jest uzasadniony, gdy przez kilka dni lub tygodni pobór rośnie mimo podobnego trybu życia, rejestr oddawania nagle przestaje się zwiększać albo wskazania zmieniają się w sposób niezgodny z pracą instalacji.

Najpierw sprawdzam, czy nie zmienił się sposób prezentacji danych, taryfa albo ustawienia falownika. Warto również porównać stan licznika z portalem operatora, ale trzeba uwzględnić możliwe opóźnienie w przesyle danych.

Jeśli podejrzenie pozostaje, robię zdjęcia wyświetlacza z kodami OBIS, zapisuję daty i kontaktuję się z operatorem systemu dystrybucyjnego. Nie próbuję samodzielnie ingerować w licznik, zdejmować osłon ani naruszać plomb. Takie czynności należą do uprawnionego elektryka lub operatora.

Prosty sposób na własną kontrolę rachunków

Do domowej kontroli wystarczy arkusz z czterema kolumnami: data, 1.8.0, 2.8.0 oraz uwagi. Wpisuję tam również nietypowe zdarzenia, takie jak uruchomienie pompy ciepła, dłuższa nieobecność albo awaria falownika.

Po dwóch lub trzech miesiącach widać już sezonowe zmiany i można łatwiej ocenić autokonsumpcję. Sam odczyt licznika nie powie wszystkiego o instalacji, ale regularne zapisy szybko pokazują, ile energii kupuję z sieci, a ile do niej oddaję.

Najkrótsza zasada jest taka: kod 1.8.0 oznacza pobór, 2.8.0 oddawanie, a różnicę dla danego okresu wylicza się z dwóch dat. Gdy zapisuję kod, pełną wartość, jednostkę i datę, ryzyko pomyłki przy rozliczeniu spada niemal do zera.
