Przewody fazowe (L1, L2, L3) mają brązowy, czarny i szary kolor izolacji. Przewód neutralny (N) jest niebieski, a ochronny (PE) ma zielono-żółte paski.

Sam kolor kabli potrafi szybko podpowiedzieć, z czym mamy do czynienia, ale nie zastępuje pomiaru ani dokumentacji. W domowej instalacji najważniejsze są trzy oznaczenia: przewód fazowy L, neutralny N i ochronny PE. Wyjaśniam, co oznaczają poszczególne barwy, jak rozpoznać typowy obwód 230 V, na co uważać w starym budynku i dlaczego przed każdą ingerencją trzeba potwierdzić funkcję żyły pomiarem.

Najważniejsze zasady można zapamiętać w kilka chwil

  • Żółto-zielony oznacza przewód ochronny PE i nie powinien pełnić innej funkcji.
  • Niebieski jest zarezerwowany dla przewodu neutralnego N w typowej instalacji.
  • Brązowy, czarny i szary najczęściej oznaczają żyły fazowe L.
  • W instalacji trójfazowej barwa nie określa pewnie kolejności faz L1, L2 i L3.
  • W starym domu kolory mogą być niezgodne z obecnymi zasadami, dlatego nie wolno ufać samej izolacji.

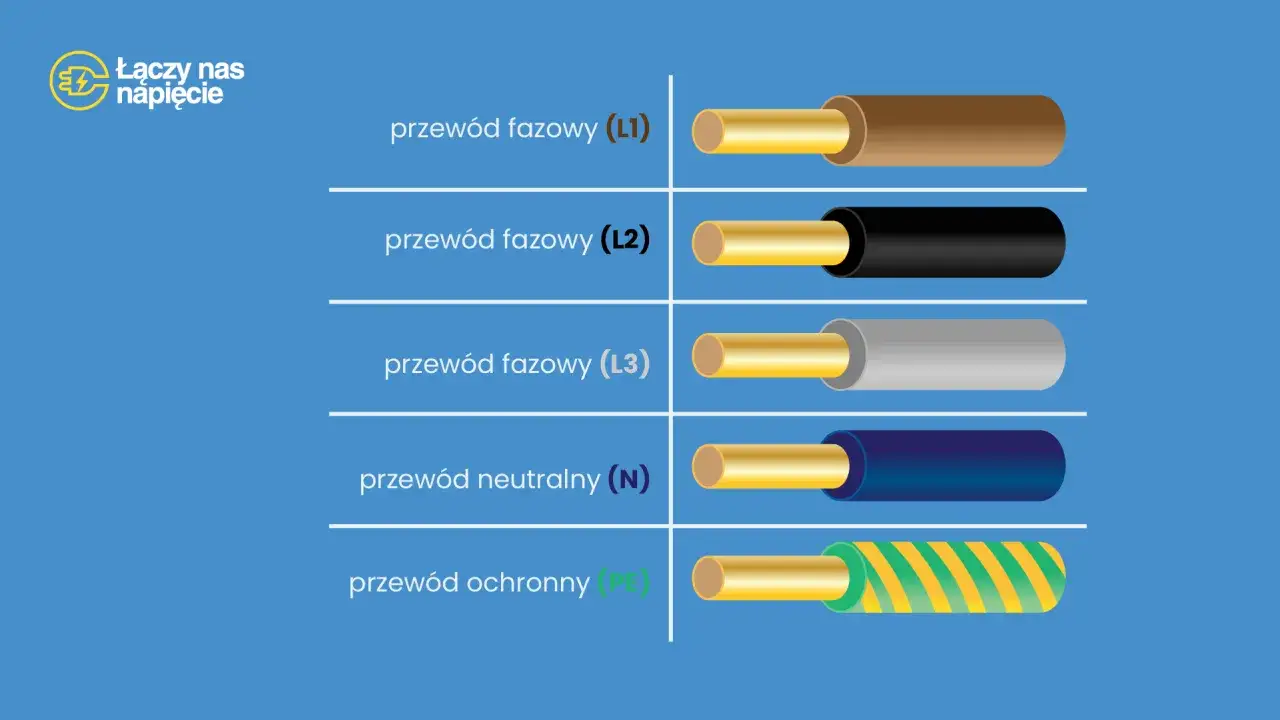

Przewody fazowe (L1, L2, L3) mają brązowy, czarny i szary kolor izolacji. Przewód neutralny (N) jest niebieski, a ochronny (PE) ma zielono-żółte paski.

Co oznaczają podstawowe barwy w domowej instalacji

Współczesne oznaczenia opierają się na zasadach opisanych między innymi w normie PN-HD 308 S2. Ich sens jest prosty: elektryk powinien móc szybko rozpoznać funkcję żyły bez zgadywania, gdzie prowadzi przewód.

Barwa izolacji Oznaczenie Funkcja Typowe zastosowanie
Żółto-zielona PE Przewód ochronny Połączenie bolca ochronnego, obudów urządzeń i szyny PE
Niebieska N Przewód neutralny Droga powrotna prądu w typowym obwodzie jednofazowym
Brązowa L Przewód fazowy Zasilanie gniazd, opraw i urządzeń
Czarna lub szara L Przewód fazowy Obwody wielofazowe, przewody przełączane i połączenia między aparatami

Żółto-zielona żyła jest najbardziej jednoznaczna. Prowadzi prąd tylko w sytuacji awaryjnej, na przykład po pojawieniu się napięcia na metalowej obudowie urządzenia. Dzięki niej zabezpieczenie może zadziałać odpowiednio szybko.

Niebieski przewód pełni funkcję neutralną, ale nie oznacza to, że jest zawsze bezpieczny w dotyku. Przy błędnym podłączeniu, uszkodzeniu albo nietypowym układzie może pojawić się na nim niebezpieczne napięcie. Z kolei brązowy, czarny i szary należy traktować jako możliwe przewody fazowe, nawet jeśli w danym obwodzie ktoś wykorzystał tylko jeden z nich.

Jak czytać oznaczenia L, N i PE w praktyce

W zwykłym gnieździe 230 V spotykamy najczęściej przewód fazowy L, neutralny N oraz ochronny PE. Faza zasila odbiornik, przewód neutralny zamyka obwód, a ochronny zabezpiecza użytkownika przed skutkami awarii izolacji.

Przykładowy przewód instalacyjny 3-żyłowy może mieć układ brązowy, niebieski i żółto-zielony. W takim przypadku brązowy trafia na zacisk L, niebieski na N, a żółto-zielony na zacisk ochronny oznaczony symbolem uziemienia. Nie należy jednak kopiować tego układu bez sprawdzenia schematu konkretnego urządzenia.

Obwód oświetleniowy ma dodatkową pułapkę

Przy włączniku światła przewód wracający do oprawy może być przewodem fazowym przełączanym. Bywa czarny, brązowy albo szary, ale jego funkcja wynika z miejsca w obwodzie, a nie wyłącznie z barwy.

W puszce pod wyłącznikiem można też spotkać niebieską żyłę używaną jako przewód powrotny w starym lub błędnie wykonanym obwodzie. Takie odstępstwo powinno być wyraźnie oznaczone, a przed dotknięciem przewód trzeba sprawdzić miernikiem. Sam fakt, że izolacja jest niebieska, nie daje prawa uznać jej za neutralną.

Instalacja trójfazowa nie zawsze ma oczywistą kolejność

W obwodzie trójfazowym często przyjmuje się brązowy dla L1, czarny dla L2 i szary dla L3. To wygodny i czytelny porządek, jednak kolejność faz trzeba potwierdzić pomiarem lub dokumentacją. Ma to znaczenie między innymi przy silnikach, pompach i niektórych urządzeniach wymagających właściwego kierunku wirowania.

W praktyce nie przywiązuję dużej wagi do samego koloru, jeśli przewody wychodzą z nieopisanej rozdzielnicy. Najpierw sprawdzam oznaczenia na aparatach, schemat, ciągłość przewodów i obecność napięcia. Dopiero zestawienie tych informacji daje wiarygodny obraz instalacji.

Co zmienia wiek instalacji i obecność przewodu PEN

Najwięcej pomyłek pojawia się w budynkach z instalacją wykonaną wiele lat temu. Można tam znaleźć przewody czarne, czerwone, szare, białe, a nawet izolacje tkaninowe. Ich barwa nie musi odpowiadać współczesnym oznaczeniom, dlatego remont starego obwodu zaczyna się od rozpoznania układu, a nie od wymiany gniazdka.

W starszym układzie TN-C funkcję ochronną i neutralną pełni wspólny przewód PEN. W nowszych instalacjach te funkcje powinny być rozdzielone na PE i N. Rozdziału nie wykonuje się jednak przypadkowo w dowolnej puszce lub gnieździe, ponieważ błędne połączenie może spowodować pojawienie się napięcia na obudowach urządzeń.

Przewód PEN wymaga szczególnej ostrożności, zwłaszcza gdy ma nietypową barwę albo oznaczenia wykonane taśmą tylko na końcach. Nie wolno samodzielnie „dorabiać” przewodu ochronnego przez połączenie bolca z przypadkowym przewodem neutralnym. Stan instalacji powinien ocenić elektryk, który sprawdzi również impedancję pętli zwarcia i skuteczność ochrony przeciwporażeniowej.

Dlaczego sama barwa przewodu nie wystarcza

Kolor jest informacją pomocniczą, a nie dowodem funkcji żyły. Przewód mógł zostać podłączony przez pomyłkę, użyty niezgodnie z przeznaczeniem albo zmodyfikowany podczas wcześniejszego remontu. Właśnie dlatego nawet prawidłowo wyglądający niebieski przewód należy traktować ostrożnie.

Przed pracą przy instalacji trzeba wyłączyć właściwy obwód w rozdzielnicy, zabezpieczyć aparat przed przypadkowym załączeniem i sprawdzić brak napięcia odpowiednim przyrządem. Próbnik jednobiegunowy nie powinien być jedynym sprawdzeniem, ponieważ może zasygnalizować napięcie indukowane albo nie wykryć problemu w sposób wystarczająco pewny.

Jeśli przewodów jest więcej niż wynika ze schematu, izolacja ma ślady przegrzania, w puszce występują luźne połączenia albo nie wiadomo, który wyłącznik zasila dany obwód, lepiej przerwać pracę. Koszt krótkiej diagnostyki jest zwykle niewielki w porównaniu z ryzykiem porażenia, pożaru lub uszkodzenia sprzętu.

Przeczytaj również: Budowa piecyka gazowego Junkers - co jest pod obudową?

Najczęstsze błędy przy rozpoznawaniu żył

  • uznawanie niebieskiego przewodu za neutralny bez wykonania pomiaru,
  • wykorzystywanie żółto-zielonej żyły jako przewodu fazowego,
  • łączenie PE i N w przypadkowym miejscu instalacji,
  • przyjmowanie, że brązowy zawsze oznacza L1, a czarny zawsze L2,
  • odłączanie kilku przewodów naraz bez wcześniejszego oznaczenia ich położenia,
  • montowanie nowego osprzętu bez sprawdzenia, czy instalacja ma przewód ochronny.

Przed rozłączeniem połączeń robię zdjęcie puszki lub rozdzielnicy i opisuję każdą żyłę oznacznikiem. To prosta czynność, która bardzo ułatwia odtworzenie układu, ale nie zastępuje pomiarów ani poprawnego schematu.

Jak wykorzystać oznaczenia podczas remontu domu

Przy nowej instalacji warto od początku utrzymać czytelny porządek. Przewody powinny mieć odpowiednie przekroje dobrane do zabezpieczenia i sposobu ułożenia, a ich funkcje należy opisać w rozdzielnicy. Kolor izolacji, opis obwodu i schemat powinny wzajemnie się potwierdzać.

W typowym domu osobno prowadzi się obwody oświetleniowe, gniazdowe i przeznaczone dla urządzeń o większej mocy. Płyta indukcyjna, piekarnik, pompa ciepła czy ładowarka samochodu mogą wymagać osobnych zabezpieczeń i zasilania wielofazowego. W takich przypadkach sama znajomość barw nie wystarczy do doboru przewodu ani aparatury.

Przy zakupie przewodu sprawdzam nie tylko jego kolory, lecz także oznaczenie typu, liczbę żył, przekrój w milimetrach kwadratowych, napięcie znamionowe i przeznaczenie. Przykładowo zapis 3 x 2,5 mm² mówi o trzech żyłach o przekroju 2,5 mm², ale nie informuje jeszcze, czy przewód można ułożyć w konkretnym miejscu i obciążyć daną mocą.

W remontowanym domu nie warto też zakładać, że wymiana gniazd na modele ze stykiem ochronnym automatycznie poprawi bezpieczeństwo. Jeśli w ścianie brakuje prawidłowego PE, nowy osprzęt może tylko stworzyć pozory ochrony. Najpierw trzeba ustalić układ sieci i sprawdzić skuteczność ochrony, a dopiero później dobierać osprzęt.

Jedna kontrola, która oszczędza wiele problemów

Najbezpieczniejsze podejście jest proste. Żółto-zielony traktuj jako PE, niebieski jako N, a brązowy, czarny i szary jako możliwe L, ale każdą nietypową sytuację potwierdź pomiarem i schematem.

Jeżeli instalacja jest nowa i wykonana zgodnie z projektem, oznaczenia kolorystyczne bardzo ułatwiają pracę. W starym budynku mogą być jedynie wskazówką. Przy niepewności, przewodzie PEN, braku zabezpieczenia różnicowoprądowego albo śladach samodzielnych przeróbek rozsądniej zlecić sprawdzenie osobie z odpowiednimi kwalifikacjami, zanim rozpocznie się jakikolwiek montaż.

Artykuł ma charakter wyłącznie informacyjny i edukacyjny. Materiał został opracowany przy wsparciu nowoczesnych narzędzi analitycznych i językowych (AI). Przed podjęciem decyzji skonsultuj się z ekspertem.

FAQ - Najczęstsze pytania

Żółto-zielony przewód oznacza ochronny PE, niebieski neutralny N, a brązowy, czarny lub szary najczęściej fazowy L. Kolor jest jednak tylko wskazówką i przed pracą należy potwierdzić funkcję żyły pomiarem oraz dokumentacją.

Nie. W starym lub błędnie wykonanym obwodzie niebieska żyła może pełnić funkcję przewodu powrotnego albo być podłączona niezgodnie z przeznaczeniem. Nie wolno uznawać jej za bezpieczną bez sprawdzenia odpowiednim przyrządem.

Brązowy, czarny i szary często przyjmuje się odpowiednio jako L1, L2 i L3, ale ten układ nie jest pewnym dowodem kolejności. W instalacji trójfazowej trzeba ją potwierdzić pomiarem lub dokumentacją, szczególnie przy silnikach i pompach.

W układzie TN-C przewód PEN łączy funkcję ochronną i neutralną. Nie wolno samodzielnie rozdzielać go w przypadkowej puszce ani dorabiać ochrony przez połączenie bolca z niezweryfikowanym przewodem. Stan instalacji powinien ocenić elektryk, sprawdzając między innymi impedancję pętli zwarcia i skuteczność ochrony przeciwporażeniowej.
