Gdy w domu pojawia się nowa rozdzielnica, jedno pytanie wraca bardzo często: gdzie zamontować ogranicznik przepięć, żeby rzeczywiście chronił instalację, a nie był tylko kolejnym modułem na szynie DIN? Najczęściej powinien znaleźć się w głównej rozdzielnicy, możliwie blisko miejsca wprowadzenia zasilania, ale wybór typu, sposób podłączenia i kolejność względem innych aparatów zależą od instalacji.
Najważniejsze zasady montażu ochrony przepięciowej
- Główne miejsce montażu to rozdzielnica główna, blisko wejścia przewodów zasilających do budynku.
- Typ 1 lub T1+T2 stosuje się szczególnie przy instalacji odgromowej i zasilaniu napowietrznym.
- Typ 2 jest podstawowym rozwiązaniem w wielu domowych rozdzielnicach.
- Typ 3 montuje się blisko wrażliwego urządzenia, jako uzupełnienie ochrony głównej.
- Przewody łączące powinny być możliwie krótkie, najlepiej o łącznej długości **nie większej niż około 0,5 m**.
- Dobór aparatu trzeba powierzyć elektrykowi, który sprawdzi **układ sieci, uziemienie i zabezpieczenie dobezpieczające**.

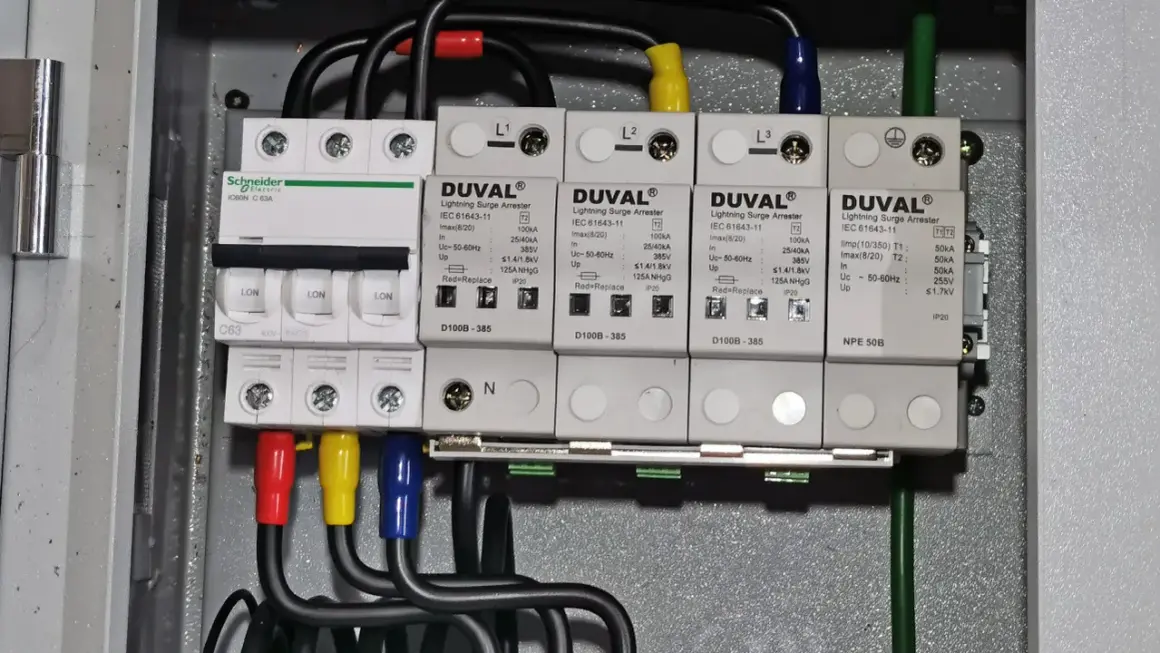

Gdzie zamontować ogranicznik przepięć w domu
Podstawowy ogranicznik przepięć montuje się w głównej rozdzielnicy elektrycznej, czyli w miejscu, do którego trafia zasilanie z przyłącza i z którego rozchodzą się obwody domu. Najlepiej umieścić go możliwie blisko zacisków wejściowych oraz szyny PE lub PEN, aby droga odprowadzenia udaru była krótka.
Nie chodzi o to, by aparat znalazł się po prostu „gdzieś w rozdzielnicy”. Przepięcie jest krótkim, ale bardzo energicznym impulsem, dlatego każdy dodatkowy metr przewodu i każda pętla zwiększają napięcie, które może pozostać w instalacji. Z mojego punktu widzenia lokalizacja ochronnika przy wejściu zasilania daje większą korzyść niż późniejsze dokładanie przypadkowego modułu w odległej podrozdzielnicy.
W domu z kilkoma rozdzielnicami warto rozważyć układ wielostopniowy. Ochronnik w rozdzielnicy głównej przejmuje największą część udaru, a dodatkowy aparat w podrozdzielnicy ogranicza napięcie na dalszym odcinku instalacji.

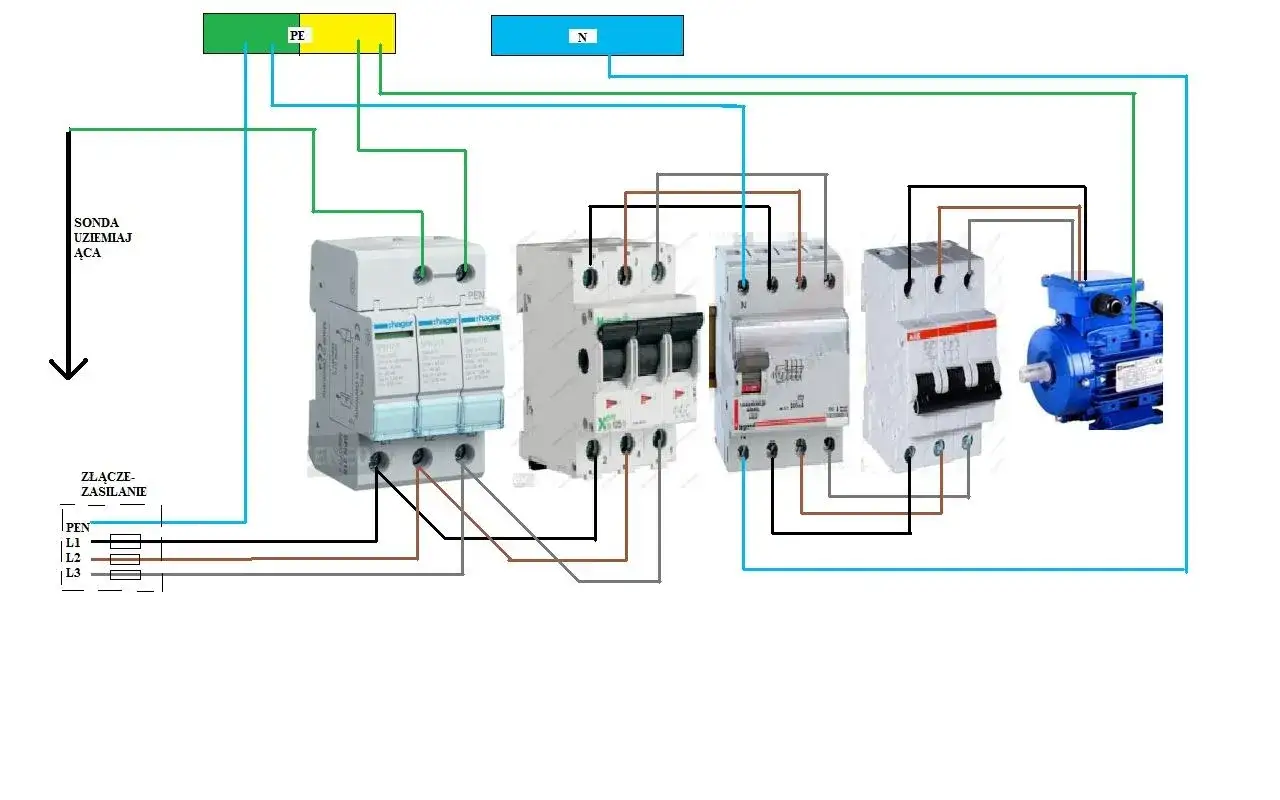

Przed czy za wyłącznikiem głównym
Nie ma jednej uniwersalnej odpowiedzi dla każdej rozdzielnicy. Ogranicznik powinien być podłączony zgodnie ze schematem producenta, z właściwym zabezpieczeniem poprzedzającym, a miejsce jego wpięcia musi uwzględniać rodzaj rozłącznika, zabezpieczenie przedlicznikowe oraz układ sieci.
W typowej instalacji domowej ochronę przeciwprzepięciową prowadzi się tak, aby obejmowała całą instalację za punktem zasilania, a jednocześnie nie była zależna od zadziałania wyłącznika różnicowoprądowego. Dlatego często znajduje się przed wyłącznikami różnicowoprądowymi, lecz szczegóły połączenia powinien ustalić elektryk. Samodzielne przełożenie przewodów „przed bezpiecznik” może naruszyć plombowane części instalacji i stworzyć zagrożenie.
Jak dobrać typ ochronnika do miejsca montażu
Odpowiedź na pytanie, gdzie montować ogranicznik przepięć, jest ściśle związana z jego typem. Oznaczenia T1, T2 i T3 opisują kolejne stopnie ochrony. Nie są to trzy zamienne wersje tego samego urządzenia.
| Typ ogranicznika | Typowe miejsce | Przed czym chroni |
|---|---|---|
| T1 | Złącze lub główna rozdzielnica | Skutkami części prądu piorunowego i dużymi udarami |
| T2 | Główna lub podrozdzielnica | Przepięciami indukowanymi i łączeniowymi |
| T3 | Blisko chronionego odbiornika | Napięciem resztkowym docierającym do urządzenia |
T1 albo T1+T2 przy większym ryzyku
Typ 1 lub urządzenie kombinowane T1+T2 bierze się pod uwagę, gdy budynek ma zewnętrzną instalację odgromową, zasilanie napowietrzne albo szczególnie niekorzystne warunki lokalne. Taki aparat montuje się przy wejściu instalacji do budynku, najczęściej w głównej rozdzielnicy lub w złączu, jeśli przewidziano tam odpowiednie miejsce.
Nie oznacza to jednak, że sam moduł T1 zabezpieczy każdy sprzęt w domu. Jego zadaniem jest przejęcie dużego udaru, natomiast dalsze ograniczenie napięcia może wymagać stopnia T2 i T3. Ochrona wielostopniowa działa jak hamowanie na kilku odcinkach, a nie jak pojedyncza bariera postawiona przy jednym urządzeniu.
T2 jako podstawowy poziom w instalacji domowej
W wielu domach bez zewnętrznej ochrony odgromowej podstawą jest ogranicznik typu 2 zamontowany w rozdzielnicy głównej. Chroni on przed przepięciami powstającymi podczas wyładowań w pobliżu linii oraz przed udarami wywołanymi przełączaniem dużych odbiorników.
Jeżeli w budynku są podrozdzielnice oddalone od rozdzielnicy głównej, dodatkowy T2 może mieć sens również tam. Szczególnie dotyczy to garażu, warsztatu, budynku gospodarczego i osobnego obwodu zasilającego pompę ciepła lub instalację fotowoltaiczną.
Przeczytaj również: Uproszczony wypis z rejestru gruntów - co warto wiedzieć?
T3 przy komputerze, telewizorze i automatyce
Typ 3 montuje się blisko wrażliwego urządzenia, na przykład w gnieździe, puszce albo małej rozdzielnicy lokalnej. Może wspierać ochronę komputera, serwera domowego, telewizora, centrali alarmowej czy sterownika kotła.
Ten stopień nie zastępuje ochronnika w rozdzielnicy. Jeżeli odległość między T2 a odbiornikiem jest duża, często przyjmuje się około 10 m przewodu jako sygnał do rozważenia dodatkowego T3. Dokładna koordynacja zależy jednak od parametrów konkretnych aparatów, długości przewodów i zaleceń producenta.
Dlaczego długość przewodów ma tak duże znaczenie
Ogranicznik może być dobry, a mimo to ochrona będzie słaba, jeśli zostanie połączony długimi przewodami ułożonymi w pętlę. Przy gwałtownym narastaniu prądu przewód wytwarza dodatkowy spadek napięcia. Dlatego połączenia powinny być krótkie, proste i bez ostrych załamań.
W praktyce dąży się do tego, aby całkowita długość przewodów przyłączeniowych była mniejsza niż około 0,5 m. Ochronnik warto umieścić blisko szyny PE, a przewody fazowe i przewód do uziemienia prowadzić możliwie równolegle. Nie należy zwijać nadmiaru kabla pod aparatem ani prowadzić go po całej szerokości rozdzielnicy.
Przekrój przewodów zależy od typu SPD, układu sieci, spodziewanego prądu udarowego i instrukcji producenta. Często spotyka się przewody miedziane o przekroju 16 mm² dla T1 oraz 6 mm² dla T2, ale nie wolno traktować tych wartości jako automatycznej reguły dla każdej instalacji.
Uziemienie i układ sieci decydują o skuteczności
Ogranicznik przepięć nie działa samodzielnie. Musi odprowadzić energię do przewodu PE, uziemienia lub przewodu PEN, zależnie od zastosowanego układu sieci. Jeśli uziemienie jest niesprawne, a połączenia ochronne mają dużą impedancję, aparat może nie ograniczyć napięcia w sposób oczekiwany.
W nowych budynkach często spotyka się układ TN-S albo układ TN-C-S, w którym rozdział przewodu PEN na PE i N wykonuje się w określonym punkcie. W starszych instalacjach mogą występować przewody aluminiowe, brak przewodu ochronnego albo niejasne połączenia zerujące. Nie wolno samodzielnie łączyć PE z N tylko po to, aby dopasować instalację do wybranego ochronnika.
Znaczenie ma również liczba chronionych przewodów. Innego aparatu wymaga instalacja jednofazowa, a innego trójfazowa. Przy sieci TT, TN-C i TN-S mogą być potrzebne różne konfiguracje biegunów, dlatego przed zakupem trzeba znać układ sieci i sposób uziemienia budynku.
Przy okazji montażu elektryk powinien sprawdzić ciągłość przewodów ochronnych, stan uziomu i działanie zabezpieczeń. Sama kontrolka na froncie ochronnika nie potwierdza poprawności całej instalacji. Pokazuje zwykle stan wkładki SPD, a nie jakość uziemienia.
Nie zapomnij o innych drogach wejścia przepięcia
Przepięcie może pojawić się nie tylko w przewodach zasilających. Do domu może wejść również przez kabel antenowy, przewód internetowy, monitoring, domofon, automatykę bramy lub instalację fotowoltaiczną. Jeśli zabezpieczymy wyłącznie rozdzielnicę, wrażliwy sprzęt nadal może zostać narażony inną trasą.
W przypadku anteny i telewizji kablowej stosuje się ograniczniki przeznaczone do torów sygnałowych. Dla Ethernetu potrzebne są ochronniki dopasowane do kategorii sieci i sposobu zasilania PoE. Instalacja PV wymaga osobnej analizy strony prądu stałego i przemiennego, a także przebiegu przewodów między panelami, falownikiem i rozdzielnicą.
Najczęściej nie ma potrzeby montowania ochronnika przy każdym gniazdku. Rozsądniejszy układ to ochrona główna w rozdzielnicy, uzupełniona punktowo przy drogim lub szczególnie wrażliwym sprzęcie. Listwa przeciwprzepięciowa może być dodatkiem, ale nie zastąpi prawidłowo dobranego SPD w instalacji budynku.
Typowe błędy przy montażu ogranicznika
- Montowanie wyłącznie taniej listwy przy komputerze bez ochrony w rozdzielnicy.
- Dobieranie aparatu bez sprawdzenia układu sieci i obecności instalacji odgromowej.
- Łączenie ochronnika długimi przewodami albo wykonywanie pod nimi dużych pętli.
- Pomijanie zabezpieczenia dobezpieczającego wymaganego przez producenta.
- Montowanie T3 jako jedynego stopnia ochrony.
- Zakładanie, że ochronnik zabezpieczy także antenę, internet i fotowoltaikę.
- Wpinanie aparatu do starej instalacji bez wcześniejszego sprawdzenia przewodu ochronnego.
Najbardziej ryzykowny jest montaż „na oko”, zwłaszcza w istniejącej rozdzielnicy, gdzie ktoś wcześniej wykonywał przeróbki. Prace przy aparatach znajdujących się przed zabezpieczeniem głównym mogą być niebezpieczne nawet po wyłączeniu części obwodów. Montaż, pomiary i dobór konfiguracji powinien wykonać elektryk z odpowiednimi uprawnieniami.
Jak podejść do ochrony przepięciowej bez kosztownych pomyłek
Najpierw ustalam, czy dom ma instalację odgromową, jak jest zasilany i gdzie znajdują się rozdzielnice. Dopiero później wybieram typ SPD, liczbę biegunów, sposób dobezpieczenia oraz ewentualne ochronniki dla przewodów sygnałowych.
W większości przypadków najważniejsza decyzja jest prosta: główny ochronnik montuje się przy wejściu zasilania do budynku, a dodatkowe stopnie dodaje się tam, gdzie długie przewody lub cenny sprzęt uzasadniają rozszerzenie ochrony. Prawidłowe połączenie z uziemieniem i krótkie przewody mają większe znaczenie niż sama cena urządzenia.
Ochrona przepięciowa nie daje stuprocentowej gwarancji bezpieczeństwa, ale dobrze zaprojektowany układ znacząco ogranicza ryzyko uszkodzenia instalacji i urządzeń. Przy modernizacji starego domu lepiej zaplanować ją razem z pomiarami i uporządkowaniem rozdzielnicy niż dokładać przypadkowy moduł bez sprawdzenia, dokąd naprawdę prowadzą przewody.
