Gdy bojler zaczyna hałasować, długo podgrzewa wodę albo regularnie kapie z zaworu, sama znajomość instrukcji często nie wystarcza. Zrozumienie jego konstrukcji pozwala ocenić, które elementy odpowiadają za ogrzewanie, bezpieczeństwo i trwałość urządzenia oraz kiedy można wykonać prostą kontrolę, a kiedy potrzebny jest fachowiec.
Najważniejsze elementy decydują o działaniu i trwałości bojlera
- Zbiornik magazynuje wodę i zwykle ma stalową konstrukcję z powłoką emaliowaną.
- Grzałka podgrzewa wodę, a termostat utrzymuje ustawioną temperaturę.
- Anoda magnezowa ogranicza korozję, ale zużywa się i wymaga kontroli.
- Zawór bezpieczeństwa montuje się na dopływie zimnej wody, aby ograniczyć wzrost ciśnienia.
- Typowy podgrzewacz elektryczny ma moc 1,5-2 kW i pojemność od około 30 do 120 litrów.

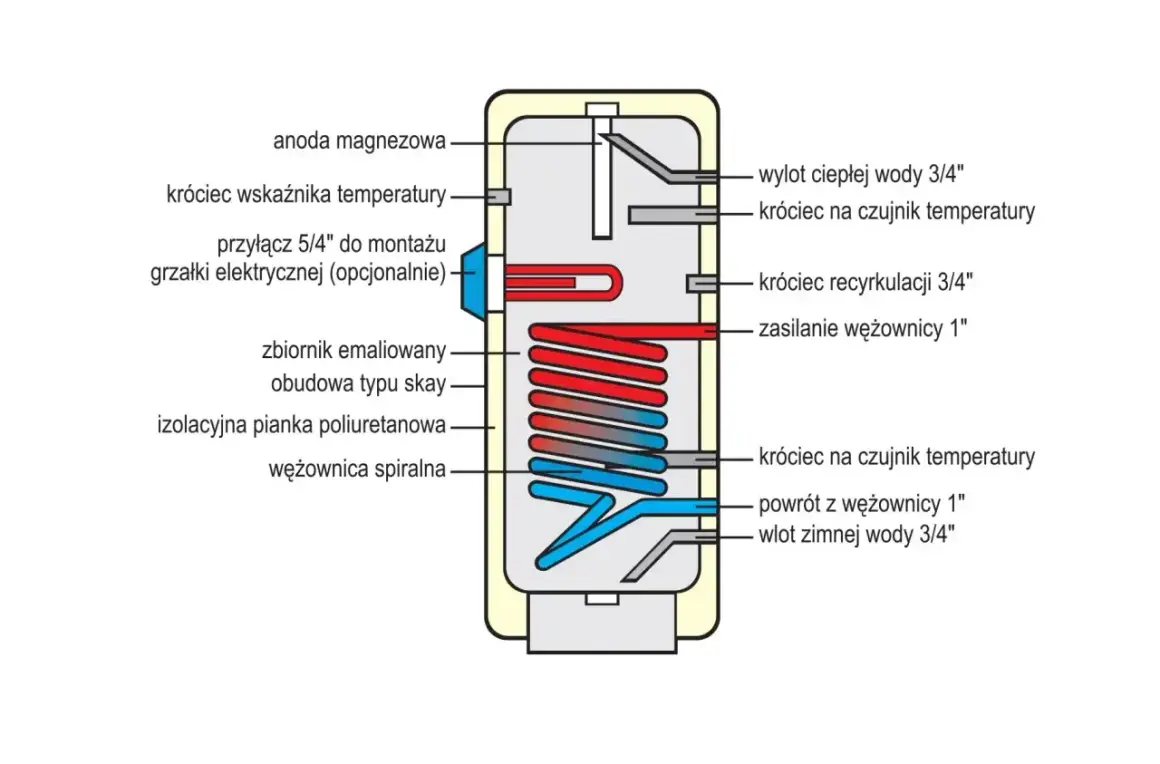

Budowa bojlera obejmuje więcej niż zbiornik i grzałkę
Najczęściej spotykany w domu bojler to pojemnościowy podgrzewacz wody. Nie podgrzewa wody dopiero po odkręceniu kranu, lecz wcześniej gromadzi jej zapas w ocieplonym zbiorniku. Dzięki temu może zasilać kilka punktów poboru, choć po całkowitym opróżnieniu trzeba poczekać na ponowne nagrzanie.
Zbiornik, izolacja i obudowa
Wewnętrzny zbiornik wykonuje się najczęściej ze stali zabezpieczonej emalią ceramiczną. Powłoka oddziela metal od wody, ale nie jest całkowicie odporna na uszkodzenia i naprężenia. Dlatego dodatkową ochronę zapewnia anoda, która zużywa się szybciej niż stal zbiornika.
Między zbiornikiem a zewnętrzną obudową znajduje się zwykle pianka poliuretanowa. Jej zadaniem jest ograniczenie strat ciepła. Dobra izolacja nie sprawi, że urządzenie nie zużywa energii, ale wyraźnie zmniejsza częstotliwość włączania grzałki, szczególnie w nocy i podczas dłuższej nieobecności.
Elementy znajdujące się wewnątrz
- Grzałka elektryczna przekazuje energię do wody. W zależności od modelu może być zanurzona bezpośrednio w zbiorniku albo umieszczona w specjalnej tulei.
- Termostat roboczy mierzy temperaturę i włącza lub wyłącza grzanie.
- Ogranicznik temperatury odcina zasilanie w razie przegrzania.
- Anoda magnezowa lub tytanowa chroni stal przed korozją elektrochemiczną.
- Króciec zimnej wody doprowadza wodę do dolnej części zbiornika.
- Króciec ciepłej wody odbiera wodę z górnej strefy, gdzie gromadzi się najcieplejsza warstwa.
- Kołnierz serwisowy umożliwia wyjęcie grzałki, oczyszczenie wnętrza i wymianę anody.
Właśnie położenie króćców ma duże znaczenie. Zimna woda powinna trafiać nisko, a ciepła jest pobierana z góry. Odwrócenie przyłączy może powodować szybkie wychładzanie wody i gorszą wydajność, nawet gdy sama grzałka działa poprawnie.
Jak bojler podgrzewa wodę i utrzymuje temperaturę
Po napełnieniu zbiornika termostat sprawdza temperaturę wody. Jeśli spadnie ona poniżej ustawionej wartości, załącza grzałkę. Podczas ogrzewania cieplejsza woda unosi się ku górze, a chłodniejsza opada w kierunku elementu grzejnego.
Typowa grzałka ma moc 1,5-2 kW. Orientacyjny czas nagrzewania można obliczyć ze wzoru zależnego od pojemności zbiornika, różnicy temperatur i mocy grzałki. Dla przykładu podgrzanie 80 litrów wody z 10 do 55°C wymaga około 4,2 kWh energii, więc grzałka 2 kW potrzebuje teoretycznie nieco ponad 2 godzin. W praktyce dochodzą straty ciepła i czas wyłączeń termostatu.
| Element | Jak działa | Co oznacza awaria |
|---|---|---|
| Grzałka | Przekazuje ciepło do wody | Brak grzania, wybijanie zabezpieczeń lub długi czas nagrzewania |
| Termostat | Reguluje temperaturę | Woda jest zbyt zimna, zbyt gorąca albo temperatura mocno się waha |
| Ogranicznik temperatury | Chroni przed przegrzaniem | Grzałka nie uruchamia się mimo prawidłowego zasilania |
| Anoda | Ogranicza korozję zbiornika | Przyspieszone rdzewienie i ryzyko nieszczelności |
| Zawór bezpieczeństwa | Upuszcza nadmiar ciśnienia | Ciągłe kapanie, brak odpływu albo niebezpieczny wzrost ciśnienia |
Kapanie z zaworu podczas nagrzewania nie zawsze oznacza usterkę. Woda zwiększa objętość pod wpływem temperatury, a zawór może upuścić niewielką ilość. Ciągły wyciek, bardzo silne kapanie lub brak odpływu wymaga już sprawdzenia ciśnienia w instalacji i samego zaworu.
Nie każdy podgrzewacz ma taką samą konstrukcję
W języku potocznym każdy podgrzewacz bywa nazywany bojlerem, ale rozwiązania dostępne w instalacjach domowych różnią się sposobem przygotowania ciepłej wody. Największe znaczenie ma to, czy urządzenie magazynuje wodę, czy ogrzewa ją dopiero podczas przepływu.
| Rodzaj urządzenia | Najważniejsze elementy | Zalety | Ograniczenia |
|---|---|---|---|
| Pojemnościowy elektryczny | Zbiornik, grzałka, termostat, anoda | Prosty montaż, niewielka moc przyłączeniowa, zapas ciepłej wody | Straty postojowe i ograniczona ilość wody |
| Pojemnościowy z wężownicą | Zbiornik, wężownica, izolacja, anoda, opcjonalna grzałka | Może współpracować z kotłem, pompą ciepła lub kolektorami | Więcej elementów, większe wymagania montażowe |
| Przepływowy | Wymiennik, grzałki, czujniki przepływu i temperatury | Nie magazynuje wody i nie ma strat postojowych | Wymaga dużej mocy elektrycznej, często od kilku do kilkudziesięciu kW |
Dobór pojemności i prawidłowe podłączenie
Wielkość zbiornika dobiera się do liczby mieszkańców, sposobu korzystania z wody i temperatury ustawionej na termostacie. Nie kieruję się wyłącznie zasadą „większy będzie lepszy”, ponieważ większy bojler zajmuje więcej miejsca i ma większe straty postojowe.
| Liczba użytkowników | Typowa pojemność | Kiedy może nie wystarczyć |
|---|---|---|
| 1 osoba | 30-50 l | Przy częstych kąpielach w wannie |
| 2 osoby | 50-80 l | Przy korzystaniu z kilku pryszniców jeden po drugim |
| 3-4 osoby | 80-120 l | Przy dużym zużyciu i braku przerw na dogrzanie |
| Dom z wanną i dużym zużyciem | 120 l lub więcej | Gdy jednocześnie działa kilka punktów poboru |
- Zamocuj zbiornik na ścianie lub konstrukcji o nośności dostosowanej do jego ciężaru po napełnieniu.
- Podłącz zimną wodę do właściwego króćca i zamontuj zawór bezpieczeństwa.
- Podłącz wyjście ciepłej wody, najlepiej z rurami odpornymi na temperaturę.
- Otwórz punkt poboru ciepłej wody i napełnij zbiornik, aż z kranu popłynie równy strumień.
- Dopiero po pełnym napełnieniu podłącz zasilanie elektryczne.
Uruchomienie pustej grzałki to jeden z najdroższych błędów przy montażu. Może doprowadzić do jej przepalenia w ciągu kilku chwil. Podłączenie elektryczne powinien wykonać elektryk, szczególnie gdy urządzenie wymaga osobnego obwodu, wyłącznika różnicowoprądowego lub modyfikacji rozdzielnicy.
Konserwacja chroni zbiornik przed szybką awarią
Najczęściej zaniedbywanym elementem jest anoda magnezowa. Koroduje zamiast stalowego zbiornika, dlatego jej zużycie jest naturalne. W zależności od jakości i twardości wody kontrolę dobrze wykonać po pierwszym roku, a później zwykle co 1-2 lata, zawsze z uwzględnieniem zaleceń producenta.
Kamień osadza się przede wszystkim na grzałce. Warstwa osadu wydłuża nagrzewanie, zwiększa zużycie energii i może powodować charakterystyczne trzaski. Przy twardej wodzie czyszczenie kołnierza i grzałki może być potrzebne częściej niż sama wymiana anody.
Przeczytaj również: Kolor przewodów w gniazdku - co oznaczają L, N i PE?
Co można kontrolować samodzielnie
- czy zawór bezpieczeństwa nie przecieka stale,
- czy z odpływu zaworu może swobodnie wypływać woda,
- czy obudowa nie ma śladów korozji ani zawilgocenia,
- czy temperatura wody odpowiada ustawieniu termostatu,
- czy urządzenie nie wydaje nowych, głośnych dźwięków podczas grzania.
Trzy decyzje, które najbardziej wpływają na trwałość urządzenia
Przy wyborze lub ocenie bojlera patrzę przede wszystkim na pojemność, sposób grzania i ochronę zbiornika. Sama wysoka moc grzałki nie gwarantuje komfortu, jeśli zbiornik jest zbyt mały, instalacja ma niewłaściwe zabezpieczenia albo anoda nie była wymieniana przez wiele lat.
Dobrze dobrany podgrzewacz powinien mieć zapas ciepłej wody dla domowników, sprawny zawór bezpieczeństwa i dostęp serwisowy do grzałki oraz anody. To właśnie te pozornie małe szczegóły decydują, czy urządzenie będzie działać spokojnie przez lata, czy zacznie generować koszty już po kilku sezonach.
