Ściana po tynkowaniu powinna wyglądać czysto, ale ukryta instalacja nie może być przypadkową plątaniną przewodów. Dobrze zaplanowane układanie przewodów elektrycznych pod tynkiem obejmuje wybór tras, właściwy dobór obwodów, bezpieczne wykonanie bruzd oraz sprawdzenie instalacji przed jej zakryciem. Pokazuję, jak zaplanować te prace, kiedy użyć peszla, ile może kosztować wykonanie oraz jak uniknąć problemów podczas późniejszego wiercenia i remontu.
Najważniejsze decyzje zapadają przed zamknięciem bruzd
- Trasy prowadź pionowo lub poziomo, bez skrótów po skosie.
- Przekrój przewodu dobiera się do obciążenia, zabezpieczenia, długości trasy i sposobu ułożenia.
- Połączenia wykonuj wyłącznie w dostępnych puszkach, nigdy przypadkowo pod tynkiem.
- Zdjęcia instalacji przed tynkowaniem bardzo ułatwiają późniejsze wiercenie i remont.
- Pomiary odbiorcze powinien wykonać elektryk posiadający odpowiednie kwalifikacje.
Zacznij od projektu, nie od bruzdownicy
Najdroższy błąd powstaje wtedy, gdy przewody układa się dopiero po rozpoczęciu tynkowania. Najpierw rozpisuję wszystkie odbiorniki: gniazda, oświetlenie, pralkę, zmywarkę, piekarnik, płytę indukcyjną, rekuperator, klimatyzację oraz urządzenia planowane w przyszłości. Dzięki temu instalacja nie kończy się na kilku gniazdach przy podłodze i przedłużaczu w kuchni.
Na rzucie pomieszczeń zaznaczam rozdzielnicę, puszki, punkty oświetleniowe i przebieg poszczególnych obwodów. Każdy obwód powinien mieć konkretną funkcję, a jego zabezpieczenie musi odpowiadać przewodowi i przewidywanemu obciążeniu. Sam fakt zastosowania grubszego kabla nie naprawia źle dobranego wyłącznika ani błędów w rozdzielnicy.
Sprawdź ściany przed rozpoczęciem kucia
Przed wykonaniem bruzd trzeba ustalić, gdzie przebiegają rury wodne, gazowe, ogrzewanie i istniejące przewody. W remontowanym mieszkaniu przydatny jest detektor instalacji, ale jego wskazania traktuję jako pomoc, a nie pełną gwarancję. W ścianach konstrukcyjnych, nadprożach i stropach nie wolno wykonywać głębokich bruzd bez sprawdzenia, czy nie osłabi to budynku.
Na tym etapie dobrze zaplanować także przewody niskoprądowe. Skrętkę komputerową, przewód antenowy, alarmowy czy przewody do sterowania roletami najlepiej poprowadzić osobną trasą i zostawić w dodatkowych rurach osłonowych. Późniejsze dołożenie kabla do otynkowanej ściany zwykle oznacza ponowne kucie.
Wybierz sposób prowadzenia przewodów do rodzaju ściany

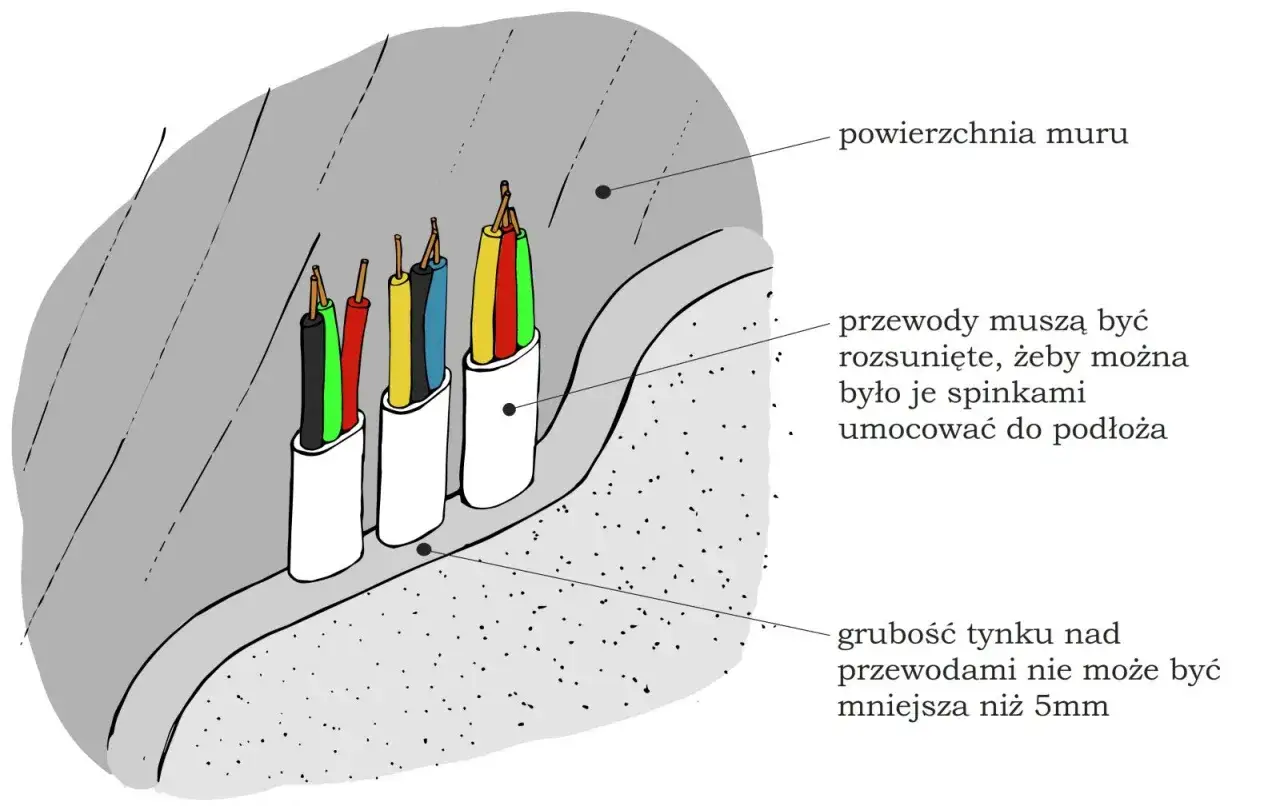

W domach jednorodzinnych spotyka się kilka rozwiązań. Czasem przewód układa się bezpośrednio w gotowej bruździe, czasem mocuje na ścianie i przykrywa tynkiem, a w bardziej wymagających miejscach prowadzi w rurze osłonowej. Nie ma jednej metody najlepszej dla każdego budynku. Znaczenie mają materiał ściany, grubość tynku, ryzyko uszkodzeń i możliwość przyszłej modernizacji.
| Rozwiązanie | Zalety | Ograniczenia |
|---|---|---|
| Przewód w bruździe | Estetyczne wykończenie i niewielka grubość warstwy przykrywającej | Wymaga kucia, a późniejsza wymiana przewodu jest trudna |
| Przewód wtynkowy pod warstwą tynku | Szybki montaż na nieotynkowanej ścianie | Sprawdza się tylko wtedy, gdy tynk zapewnia odpowiednie przykrycie |
| Przewody w rurze osłonowej | Lepsza ochrona i możliwość wymiany przewodu | Potrzebuje większej bruzdy i starannego wykonania łuków |
| Instalacja natynkowa | Łatwy dostęp i szybka rozbudowa | Widoczne przewody, listwy lub koryta |

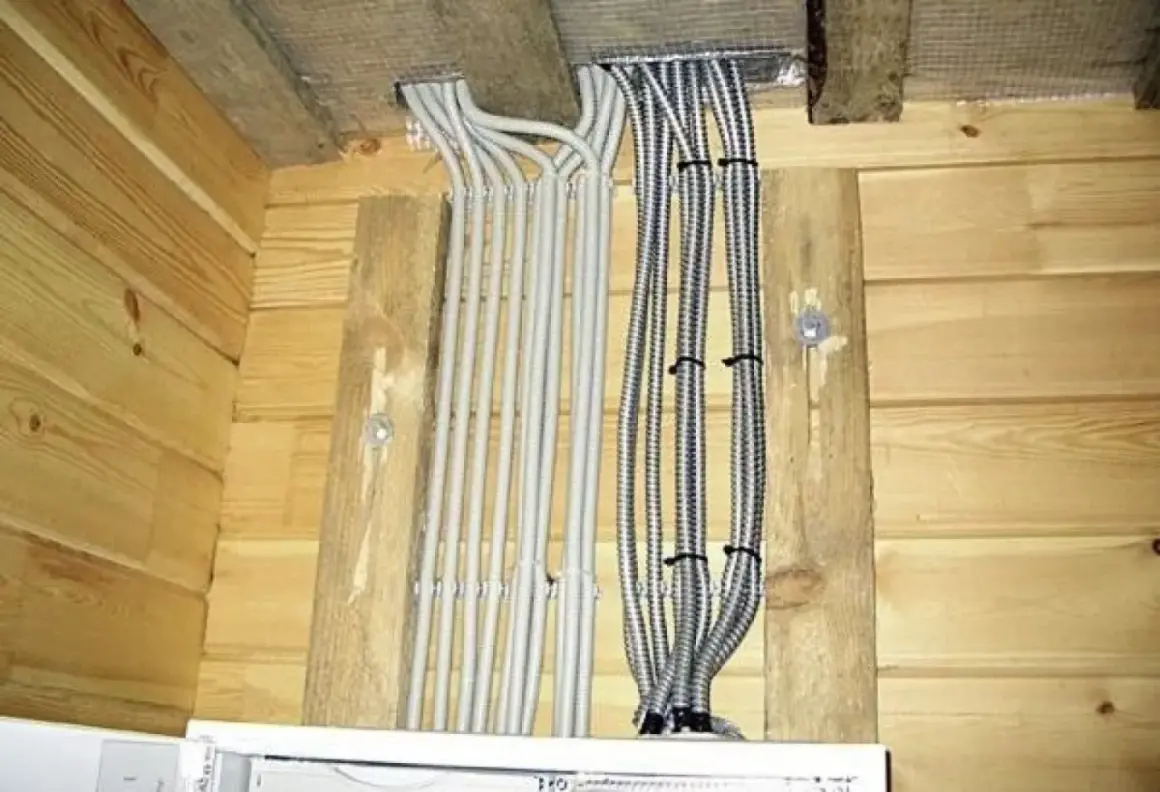

W nowym domu najczęściej wybieram przewody prowadzone w przygotowanych trasach, a rurę osłonową stosuję tam, gdzie może dojść do uszkodzenia mechanicznego lub gdzie inwestor przewiduje rozbudowę. Peszel nie jest magiczną ochroną. Jeśli zostanie zgnieciony, ma zbyt wiele ostrych załamań albo wypełni się go przewodami po brzegi, późniejsze wyciągnięcie kabla będzie praktycznie niemożliwe.
Prowadź trasy tak, aby dało się je odtworzyć
Przewody prowadzi się w liniach prostych, równolegle albo prostopadle do krawędzi ścian, sufitu i podłogi. Prowadzenie po skosie jest złym skrótem, nawet jeśli pozwala oszczędzić kilka metrów kabla. Po kilku latach nikt nie będzie pamiętał, którędy biegnie ukośna trasa, a zwykłe wiercenie pod szafkę może skończyć się uszkodzeniem instalacji.
Przy gniazdach i łącznikach trasa powinna dochodzić pionowo lub poziomo do puszki. Zmiany kierunku wykonuje się łagodnie, szczególnie w rurach osłonowych. Nie należy upychać wielu kabli w jednej małej bruździe, ponieważ utrudnia to ich zamocowanie, pogarsza odprowadzanie ciepła i może wymagać zbyt grubej warstwy tynku.
Przeczytaj również: Kolory przewodów elektrycznych. Co oznaczają L, N i PE?
Nie mieszaj przypadkowo różnych instalacji
Przewody elektryczne i teletechniczne powinny mieć uporządkowane, rozdzielone trasy. Ich skrzyżowania, jeśli są konieczne, wykonuje się możliwie krótko i pod kątem prostym. Przewodów elektrycznych nie prowadzi się wspólnie z rurami gazowymi ani nie wykorzystuje rur innych instalacji jako osłony.
W łazience dochodzą szczególne wymagania dotyczące stref przy wannie i prysznicu. Rozmieszczenie gniazd, opraw oraz urządzeń trzeba ustalić z elektrykiem, ponieważ sama odległość od źródła wody nie wyczerpuje wymagań dotyczących ochrony przeciwporażeniowej.
Dobierz przewody do obciążenia, a nie do przyzwyczajenia
W typowych instalacjach mieszkaniowych często spotyka się przewód miedziany 3 × 1,5 mm² dla oświetlenia oraz 3 × 2,5 mm² dla gniazd. To jednak popularny punkt wyjścia, a nie uniwersalna recepta. Ostateczny dobór zależy od długości obwodu, sposobu ułożenia, liczby żył obok siebie, obciążenia i wartości zabezpieczenia.
Urządzenia o większej mocy powinny mieć osobne obwody. Dotyczy to między innymi płyty indukcyjnej, piekarnika, pralki, zmywarki, podgrzewacza wody, pompy ciepła i ładowarki samochodu. Łączenie kilku mocnych odbiorników na jednym obwodzie może powodować zadziałanie zabezpieczeń, przegrzewanie przewodów i problemy z selektywnością ochrony.
| Obwód | Praktyczne podejście |
|---|---|
| Oświetlenie | Oddzielne obwody dla kondygnacji lub części domu, zgodnie z projektem |
| Gniazda ogólne | Podział na kilka obwodów, aby awaria jednego nie odcinała zasilania w całym domu |
| Kuchnia | Osobne obwody dla urządzeń o dużej mocy i rozsądny zapas gniazd |
| Łazienka | Ochrona różnicowoprądowa oraz osprzęt dobrany do warunków wilgotnych |
| Instalacje przyszłe | Puste rury lub przewody rezerwowe do fotowoltaiki, rolet, alarmu i sieci komputerowej |
Kolory żył także mają znaczenie. Przewód ochronny powinien być żółto-zielony, neutralny niebieski, a żyły fazowe stosuje się w innych kolorach. Nie wolno wykorzystywać przewodu ochronnego jako roboczego ani zmieniać jego funkcji tylko dlatego, że zabrakło właściwej żyły.
Wykonaj instalację w kilku kontrolowanych etapach
Po wyznaczeniu tras wykonuje się bruzdy i otwory pod puszki. Bruzdownica z odkurzaczem znacznie ogranicza pylenie, ale w twardym betonie może być potrzebne inne narzędzie i ostrożniejsza praca. Puszki trzeba osadzić stabilnie, na właściwej głębokości i w jednej płaszczyźnie, bo krzywo zamontowany osprzęt będzie widoczny po wykończeniu ściany.
- Wyłącz zasilanie i potwierdź brak napięcia odpowiednim przyrządem.
- Wyznacz trasy zgodnie z projektem i sprawdź kolizje z innymi instalacjami.
- Wykonaj bruzdy oraz otwory, nie naruszając elementów konstrukcyjnych.
- Ułóż i zamocuj przewody, zachowując łagodne łuki oraz zapas przy puszkach.
- Wykonaj połączenia w puszkach przy użyciu przeznaczonych do tego złączek.
- Opisz obwody w rozdzielnicy i oznacz przewody przed zamknięciem tras.
- Wykonaj pomiary przed tynkowaniem i ponownie po zakończeniu całej instalacji.
Przewodów nie należy mocować gwoździami przebijającymi izolację ani ostrym drutem zaciśniętym na kablu. Do tego celu używa się odpowiednich uchwytów, zaprawy lub mocowań przeznaczonych do instalacji. Każdy przewód powinien leżeć bez naprężenia, a jego końce muszą mieć wystarczający zapas do podłączenia osprzętu.
Przed tynkowaniem robię zdjęcia każdej ściany z widocznymi punktami odniesienia, na przykład narożnikiem, oknem i podłogą. Przy większej inwestycji przydaje się również prosty rzut z wymiarami tras. Taka dokumentacja jest często cenniejsza niż późniejsze zgadywanie, gdzie przebiega przewód.
Policz koszt bruzdowania i nie porównuj samych punktów
W 2026 roku orientacyjna cena zwykłego punktu elektrycznego z materiałem często mieści się w granicach 120-260 zł brutto. Przy betonie, długich bruzdach, rozbudowanej rozdzielnicy i osobnych obwodach dla urządzeń dużej mocy koszt może być wyraźnie wyższy.
Oferty trzeba czytać dokładnie. Jedna firma może liczyć punkt razem z przewodem, puszką i osprzętem, a inna uwzględniać tylko robociznę. Sprawdź, czy cena obejmuje kucie, zaprawianie bruzd, rozdzielnicę, zabezpieczenia, osprzęt oraz pomiary. Bez tego dwie pozornie podobne wyceny nie są porównywalne.
| Element wyceny | Co ustalić z wykonawcą |
|---|---|
| Punkt elektryczny | Czy obejmuje przewód, puszkę, mechanizm i montaż końcowy |
| Bruzdy | Czy kucie i późniejsze zaprawianie są wliczone w cenę |
| Rozdzielnica | Liczba obwodów, aparatura ochronna i miejsce na rozbudowę |
| Pomiary | Zakres badań oraz przekazanie protokołu |
| Dokumentacja | Zdjęcia tras, opis obwodów i schemat rozdzielnicy |
Najczęstsze oszczędności, których później się żałuje, to zbyt mała liczba obwodów, brak przewodów rezerwowych i rezygnacja z pomiarów. Koszt dodatkowej rury lub kilku metrów przewodu jest niewielki w porównaniu z ponownym kuciem świeżo wykończonej ściany.
Nie zamykaj instalacji bez pomiarów i dokumentacji
Przed zakryciem przewodów należy sprawdzić między innymi ciągłość przewodów ochronnych, rezystancję izolacji, poprawność połączeń i działanie zabezpieczeń. Po zakończeniu prac wykonuje się pełne pomiary odbiorcze, w tym sprawdzenie ochrony przeciwporażeniowej oraz wyłączników różnicowoprądowych, jeśli zostały zastosowane. Do takich prac potrzebny jest elektryk z odpowiednimi kwalifikacjami i przyrządami pomiarowymi. Sam próbnik napięcia nie potwierdza bezpieczeństwa instalacji. Protokół pomiarów powinien zostać przekazany inwestorowi razem ze schematem rozdzielnicy i opisem obwodów.
Po tynkowaniu nie wierć automatycznie nad gniazdem ani pod nim. Trzymaj się udokumentowanych stref, używaj detektora i sprawdź miejsce przed wykonaniem otworu. Dobrze wykonana instalacja podtynkowa może służyć przez dziesięciolecia, ale tylko wtedy, gdy jej przebieg nie zostanie zapomniany już kilka tygodni po zakończeniu budowy.
Dobra instalacja zaczyna się od zapasu i porządku
Najbezpieczniejszy schemat jest prosty: najpierw plan odbiorników, później trasy, dobór przewodów, montaż, pomiary i dokumentacja. Nie oszczędzaj na rzeczach ukrytych w ścianie, bo ich poprawienie po tynkowaniu jest najdroższym etapem całej pracy.
Jeżeli instalacja ma zasilać nowoczesny dom, zostaw miejsce w rozdzielnicy i dodatkowe rury do urządzeń, których jeszcze nie kupiłeś. Taki niewielki zapas daje znacznie większą swobodę niż efektowny osprzęt, który nie ma czym zostać zasilony.
