Gdy zimą ogrzewanie działa bez przerwy, a rachunki rosną, szybko pojawia się pytanie, co to jest wymiennik ciepła i jak może pomóc ograniczyć straty energii. To element instalacji, który przekazuje ciepło między dwoma obiegami, zwykle bez mieszania znajdujących się w nich mediów. Wyjaśniam, jak działa, jakie ma rodzaje, gdzie stosuje się go w ogrzewaniu i wentylacji oraz na co zwrócić uwagę przy wyborze.
Wymiennik ciepła przekazuje energię tam, gdzie jest potrzebna
- Definicja: urządzenie przekazujące ciepło między dwoma obiegami bez bezpośredniego ich mieszania.
- Zastosowanie: ogrzewanie domu, przygotowanie ciepłej wody, rekuperacja, klimatyzacja i pompy ciepła.
- Najpopularniejsze typy: płytowe, przeciwprądowe, krzyżowe, obrotowe oraz płaszczowo-rurowe.
- Sprawność: w domowej rekuperacji często wynosi około 50-95%, zależnie od konstrukcji i warunków pracy.
- Dobór: liczą się moc, przepływ, różnica temperatur, materiał wykonania i opory przepływu.
Czym właściwie jest wymiennik ciepła
Najprościej mówiąc, wymiennik ciepła to urządzenie, które pozwala ogrzać, schłodzić albo odzyskać energię z jednego medium i przekazać ją innemu. Medium może być wodą, powietrzem, glikolem, olejem lub czynnikiem chłodniczym. Najważniejsza zasada brzmi ciepło przepływa od wyższej temperatury do niższej.
W typowym wymienniku dwa obiegi są oddzielone metalową płytą, ścianką rury albo specjalną przegrodą. Dzięki temu gorąca woda z kotła może podgrzać wodę użytkową, a ciepłe powietrze usuwane z domu może ogrzać świeże powietrze nawiewane do pomieszczeń. Obie strugi przekazują energię, ale nie powinny się bezpośrednio mieszać.
Nie każdy wymiennik służy wyłącznie do ogrzewania. Ten sam mechanizm wykorzystuje się do chłodzenia, odzysku energii z procesów technologicznych i stabilizowania temperatury w instalacji. W domu najczęściej spotykam go w rekuperatorze, pompie ciepła, kotłowni oraz przy przygotowaniu ciepłej wody.
Wymiennik a źródło ciepła
Wymiennik nie produkuje energii. Nie zastępuje kotła, pompy ciepła ani grzałki, lecz przenosi ciepło z jednego miejsca do drugiego. To rozróżnienie ma znaczenie, bo nawet najlepszy model nie podniesie temperatury, jeśli po stronie zasilającej nie ma wystarczającej ilości energii.
Jak przebiega wymiana ciepła w instalacji
W instalacji centralnego ogrzewania gorąca woda płynie jednym obiegiem, a chłodniejsza woda albo woda użytkowa drugim. Ścianka wymiennika przewodzi energię między obiegami. Im większa powierzchnia przekazywania ciepła i im lepiej dobrany przepływ, tym łatwiej uzyskać oczekiwaną temperaturę.
Przykładem jest płytowy wymiennik ciepła stosowany przy podgrzewaniu wody użytkowej. Woda z kotła lub sieci ciepłowniczej ogrzewa cienkie metalowe płyty, a po drugiej stronie płyty przepływa zimna woda. Woda użytkowa nie musi krążyć w tym samym obiegu co woda grzewcza, co poprawia higienę i ułatwia rozdzielenie instalacji.
W rekuperatorze proces wygląda podobnie, ale zamiast wody płynie powietrze. Ciepłe powietrze wywiewane z kuchni, łazienki i innych pomieszczeń oddaje energię powietrzu pobieranemu z zewnątrz. Zimą do budynku trafia więc powietrze świeże, ale już wstępnie ogrzane.
- Powietrze wywiewane opuszcza ogrzewane pomieszczenia.
- Powietrze nawiewane jest pobierane z zewnątrz.
- Oba strumienie przepływają przez oddzielne kanały wymiennika.
- Ciepło przechodzi przez przegrody, a powietrze pozostaje rozdzielone.
- Do domu trafia świeże powietrze o temperaturze wyższej niż na zewnątrz.
Ważne jest to, że odzysk ciepła nie oznacza całkowitego braku strat. Na wynik wpływają temperatura, wilgotność, przepływ powietrza, zabrudzenie filtrów i szczelność centrali. Dlatego deklarowana przez producenta sprawność nie zawsze będzie identyczna z rezultatem uzyskanym w codziennej pracy.

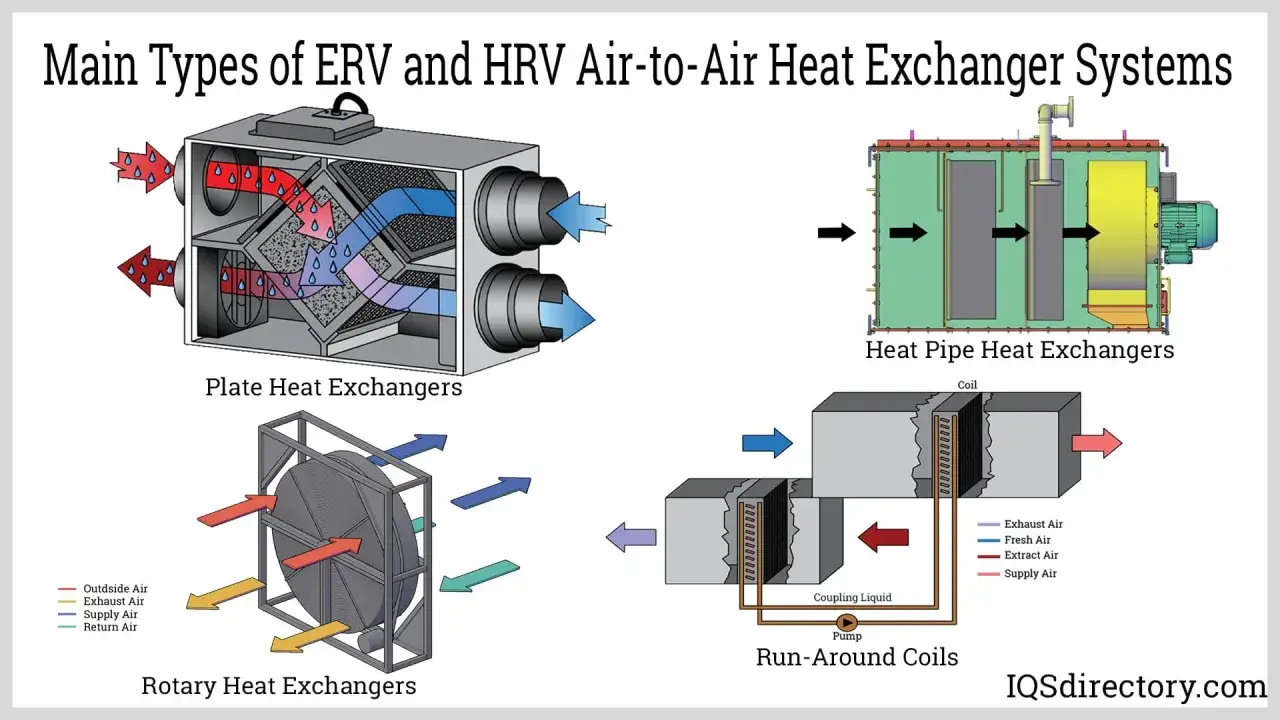

Najważniejsze rodzaje wymienników ciepła
Rodzaj konstrukcji decyduje o sprawności, cenie, wymaganiach serwisowych i miejscu zastosowania. Nie istnieje jeden najlepszy wymiennik do każdej instalacji. Innego rozwiązania potrzebuje rekuperator w domu jednorodzinnym, a innego węzeł cieplny lub pompa ciepła.
| Rodzaj | Gdzie się go stosuje | Najważniejsza cecha |
|---|---|---|
| Płytowy | Centralne ogrzewanie, ciepła woda, pompy ciepła | Kompaktowa budowa i duża powierzchnia wymiany |
| Krzyżowy | Prostsze centrale wentylacyjne | Nieskomplikowana konstrukcja, zwykle niższa sprawność |
| Przeciwprądowy | Nowoczesna wentylacja z odzyskiem ciepła | Długa droga przepływu i wysoka sprawność temperaturowa |
| Obrotowy | Większe centrale wentylacyjne | Może odzyskiwać ciepło, a w wersji entalpicznej także część wilgoci |
| Płaszczowo-rurowy | Instalacje przemysłowe i duże kotłownie | Duża odporność i możliwość pracy przy wysokich parametrach |

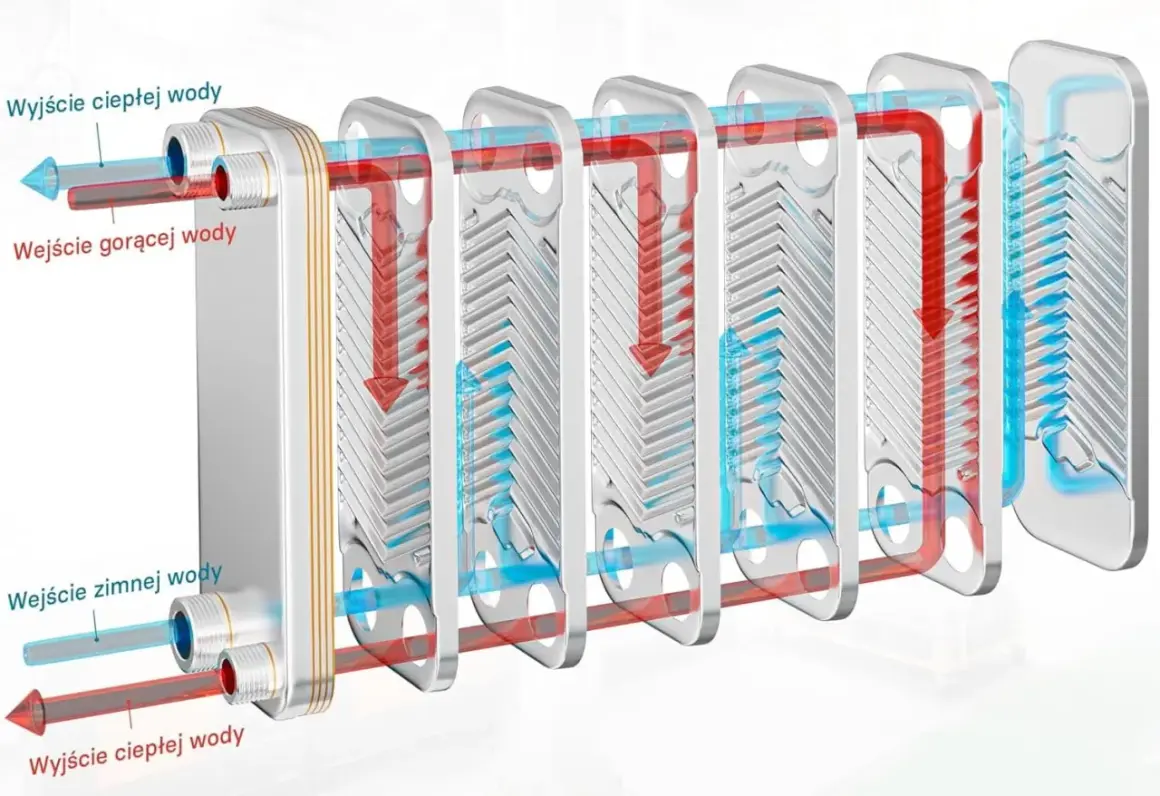

Płytowy wymiennik w ogrzewaniu
Wymiennik płytowy składa się z pakietu cienkich, profilowanych płyt. Kanały dla obu mediów znajdują się naprzemiennie, dlatego urządzenie może mieć niewielkie rozmiary przy dużej powierzchni przekazywania energii. W praktyce jest częstym wyborem do rozdzielenia obiegu kotłowego od instalacji grzejnikowej albo do przygotowania ciepłej wody.
Jego słabą stroną jest podatność na zakamienienie i zabrudzenia, szczególnie przy twardej wodzie. Z czasem osad zmniejsza przepływ i obniża moc urządzenia. Filtr, prawidłowe uzdatnienie wody i okresowe płukanie potrafią wydłużyć jego sprawną pracę.
Wymienniki w rekuperacji
Wymiennik krzyżowy jest prosty i zwykle tańszy, ale powietrze ma krótszy kontakt z powierzchnią wymiany. Wymiennik przeciwprądowy wydłuża drogę przepływu, dzięki czemu w odpowiednich warunkach osiąga wyższą sprawność, często w granicach 80-95%. Konkretnego wyniku nie należy jednak oceniać bez sprawdzenia przepływu i temperatury testowej.
Wymiennik obrotowy obraca się między strumieniem powietrza wywiewanego i nawiewanego. W wersji entalpicznej może częściowo przekazywać także wilgoć, co pomaga ograniczyć przesuszanie wnętrz zimą. Trzeba liczyć się z bardziej złożoną konstrukcją i tym, że rozdzielenie strumieni nie jest tak całkowite jak w dobrym wymienniku płytowym.
Co daje wymiennik ciepła w domu
W ogrzewaniu najważniejsza korzyść to możliwość przekazywania energii bez budowania jednego wspólnego obiegu. Ułatwia to ochronę kotła, rozdzielenie instalacji grzewczej od użytkowej i współpracę różnych źródeł ciepła. Wymiennik może też pozwolić na połączenie instalacji o różnych temperaturach pracy.
W wentylacji mechanicznej odzysk ciepła ogranicza energię potrzebną do podgrzania powietrza zewnętrznego. Nie oznacza to, że rekuperator ogrzeje cały dom zamiast źródła ciepła. Jego zadaniem jest zmniejszenie strat wynikających z wentylacji, a nie zastąpienie ogrzewania.
Trzeba też uwzględnić koszty uboczne. Przepływ przez wymiennik powoduje opory, więc wentylatory lub pompy muszą wykonać dodatkową pracę. W rekuperatorze potrzebne są filtry, odprowadzenie skroplin i zabezpieczenie przed zamarzaniem. Gdy urządzenie jest zabrudzone albo źle wyregulowane, realna oszczędność może być wyraźnie mniejsza.
Przeczytaj również: Kocioł z otwartą komorą spalania - gdzie można go zamontować?
Dlaczego sprawność nie mówi wszystkiego
Sprawność temperaturowa pokazuje, jak skutecznie urządzenie przekazuje ciepło, ale nie opisuje całego kosztu pracy. Dwa rekuperatory o podobnej sprawności mogą zużywać różną ilość energii przez wentylatory, generować inny hałas i wymagać innej częstotliwości serwisu. Ja zawsze patrzę na sprawność razem z poborem prądu, przepływem i oporami, a nie na pojedynczy procent z reklamy.
Jak dobrać wymiennik do instalacji
Pierwszym krokiem jest określenie, co ma być ogrzewane lub chłodzone oraz jakie media będą przepływać przez urządzenie. W instalacji wodnej znaczenie mają między innymi moc, temperatura zasilania i powrotu, przepływ, ciśnienie oraz jakość wody. W wentylacji dochodzą wydajność centrali, wilgotność i ryzyko oszronienia.
- Moc wymiennika powinna odpowiadać zapotrzebowaniu instalacji, z rozsądnym zapasem, ale bez przewymiarowania.
- Przepływ musi mieścić się w zakresie zalecanym przez producenta, bo zbyt mały obniży moc, a zbyt duży zwiększy opory.
- Materiał trzeba dopasować do wody, glikolu, temperatury i ewentualnej agresywności chemicznej medium.
- Serwis powinien być możliwy bez demontażu dużej części instalacji.
- Ochrona przed zamarzaniem jest szczególnie istotna w centralach wentylacyjnych pracujących przy ujemnych temperaturach.
Częsty błąd polega na wyborze urządzenia wyłącznie po wymiarach albo cenie. Mały i tani wymiennik może powodować duże spadki ciśnienia, hałas i niedogrzanie wody. Z kolei zbyt duży model nie zawsze poprawi wynik proporcjonalnie do wydatku, a jego zakup i montaż będą droższe.
Przy rekuperatorze sprawdzam również, czy producent podaje parametry dla rzeczywistego przepływu, a nie wyłącznie dla najbardziej korzystnego punktu testowego. Liczy się także dostęp do filtrów, możliwość czyszczenia wymiennika oraz działanie bypassu, czyli obejścia pozwalającego ominąć wymianę ciepła latem.
Eksploatacja i błędy, które obniżają efekt
Wymiennik będzie działał dobrze tylko wtedy, gdy cała instalacja jest prawidłowo wyregulowana. W rekuperacji trzeba regularnie wymieniać filtry, zwykle co kilka miesięcy, choć dokładny termin zależy od jakości powietrza i lokalizacji budynku. Kurz na powierzchni wymiany zwiększa opory i ogranicza przepływ.
W instalacjach wodnych należy kontrolować szczelność, temperatury oraz obecność osadów. Objawami problemu mogą być spadek mocy, nierówne grzanie, większa różnica ciśnień albo nietypowy hałas pompy. Samodzielne rozkręcanie wymiennika pracującego pod ciśnieniem nie jest dobrym pomysłem, szczególnie gdy instalacja jest gorąca.
Nie należy też zasłaniać czerpni i wyrzutni wentylacji, zmniejszać przekrojów kanałów ani stale pracować na maksymalnej wydajności bez potrzeby. Takie działania nie zwiększają automatycznie odzysku ciepła, za to mogą podnieść zużycie prądu i pogorszyć komfort akustyczny.
Jak nie pomylić odzysku ciepła z darmowym ogrzewaniem
Wymiennik ciepła jest jednym z najważniejszych elementów instalacji, ale jego skuteczność zależy od całego układu. Dobra izolacja budynku, szczelne kanały, właściwe przepływy i regularny serwis mają często większe znaczenie niż sama nazwa zastosowanej technologii.
Jeżeli urządzenie ma pracować w domu jednorodzinnym, najpierw określiłbym rzeczywiste zapotrzebowanie, a dopiero potem porównywał konstrukcje. Najlepszy wybór to nie zawsze model o najwyższej deklarowanej sprawności, lecz taki, który pasuje do instalacji, jest możliwy do czyszczenia i nie generuje niepotrzebnych kosztów pracy.
Krótko mówiąc, wymiennik odbiera ciepło z jednego obiegu i przekazuje je do drugiego. W ogrzewaniu pomaga rozdzielać obiegi i podgrzewać wodę, a w wentylacji odzyskuje energię z powietrza usuwanego z budynku. Zrozumienie tej zasady ułatwia ocenę ofert, ogranicza ryzyko błędnego doboru i pozwala świadomie zaplanować instalację na lata.
