Źle dobrany kanał nawiewny potrafi utrudnić rozpalanie, powodować dymienie i wychładzać salon. W tym artykule pokazuję, jaka rura najlepiej nadaje się do doprowadzenia powietrza z zewnątrz, jak dobrać jej średnicę, z czego ją wykonać i jak poprowadzić, aby kominek działał stabilnie.
Najważniejsze decyzje przy doprowadzeniu powietrza do kominka
- Najczęstszy wybór to sztywna, gładka rura o średnicy 125, 150 albo 160 mm.
- Średnicę zawsze sprawdzaj w instrukcji konkretnego wkładu, ponieważ nie ma jednego rozmiaru odpowiedniego dla każdego kominka.
- Kanał powinien być szczelny, możliwie krótki i prosty, z małą liczbą kolan.
- Rura z tworzywa sprawdza się pod posadzką, a stalowa lub aluminiowa w strefie przyłączenia do wkładu.
- Czerpnię umieszcza się na zewnątrz, z dala od garażu, wyrzutni wentylacji i miejsc narażonych na zasypywanie śniegiem.
Jaka rura do doprowadzenia powietrza do kominka będzie najlepsza
Najbezpieczniej zastosować sztywny przewód o gładkich ściankach wewnętrznych. Może to być rura z PVC lub PP poprowadzona pod posadzką, stalowy kanał wentylacyjny albo systemowa rura przeznaczona do powietrza zewnętrznego. Gładkie wnętrze ogranicza opory przepływu i nie zatrzymuje kurzu tak łatwo jak przewód karbowany.
W domu jednorodzinnym często stosuje się rurę kanalizacyjną z tworzywa. To rozwiązanie praktyczne i niedrogie, szczególnie gdy kanał układa się jeszcze przed wykonaniem podłogi. Trzeba jednak zadbać o szczelne połączenia oraz zastosować przy wkładzie odpowiednią redukcję lub adapter, zamiast wciskać rurę przypadkowo w króciec.

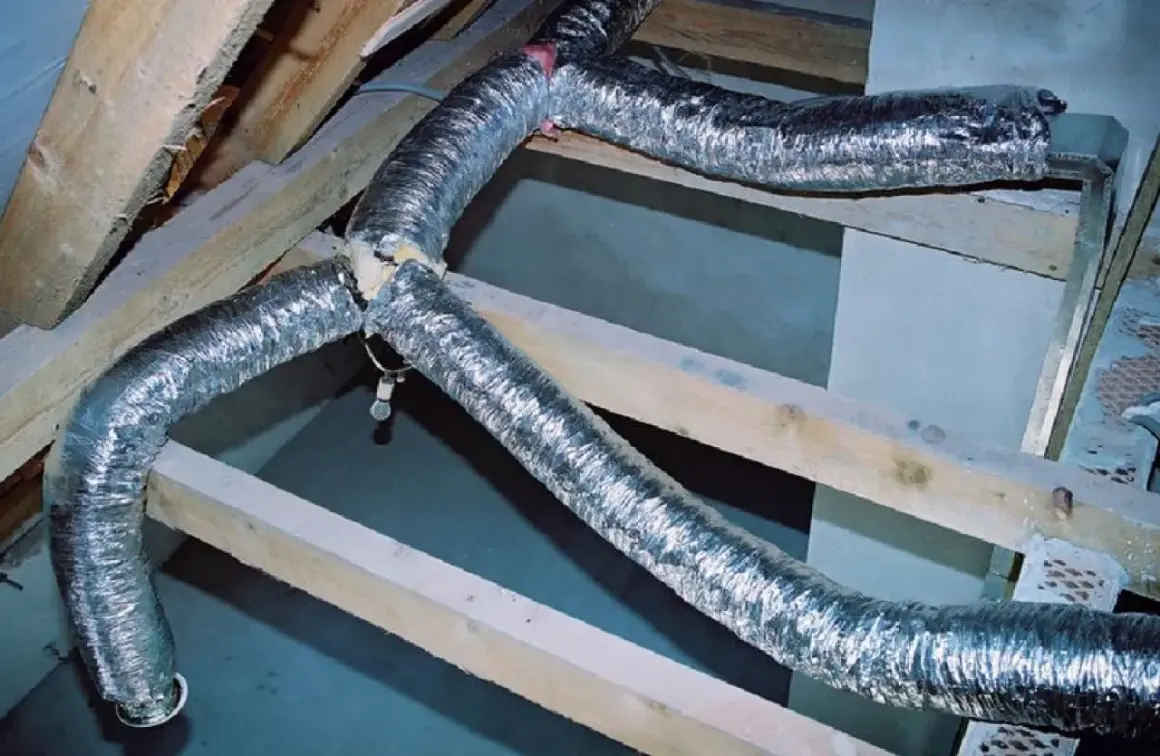

W pobliżu kominka lepiej sprawdza się przewód stalowy albo element zalecany przez producenta wkładu. Rura elastyczna aluminiowa może być użyteczna na krótkim odcinku, ale nie polecałbym jej jako całego kanału zatopionego w podłodze. Łatwo ją zgnieść, rozszczelnić lub nadmiernie załamać.
| Rodzaj przewodu | Gdzie ma sens | Najważniejsze ograniczenie |
|---|---|---|
| PVC lub PP | Pod posadzką i w gruncie | Trzeba zabezpieczyć rurę przed uszkodzeniem i dobrze uszczelnić połączenia |
| Stal ocynkowana lub nierdzewna | Przy wkładzie i w trudniejszych warunkach | Wyższa cena i konieczność dokładnego dopasowania elementów |
| Aluminium elastyczne | Krótki, łatwo dostępny odcinek przy urządzeniu | Nie powinno być mocno zgniecione ani prowadzone z wieloma załamaniami |
| Kanał prostokątny | Gdy brakuje miejsca na rurę okrągłą | Trzeba zachować odpowiednie pole przekroju i szczelność |
Jak dobrać średnicę przewodu bez zgadywania
Średnica zależy od mocy wkładu, konstrukcji paleniska, długości kanału i liczby kolan. W praktyce spotyka się najczęściej średnice 125, 150 i 160 mm, a przy dużych paleniskach lub długich trasach także większe. Nie traktowałbym jednak tych wartości jako uniwersalnego minimum.
Punktem wyjścia powinna być instrukcja kominka. Jeżeli producent przewidział króciec dolotowy o średnicy 125 mm, właśnie taki wymiar należy uwzględnić przy podłączeniu. Zwiększanie średnicy całego kanału może mieć sens przy długiej trasie, ale wymaga odpowiedniego adaptera i zachowania szczelności.
Dla orientacji rura o średnicy 150 mm ma przekrój około 177 cm², a rura 160 mm około 201 cm². To pokazuje, dlaczego niewielka zmiana średnicy wyraźnie wpływa na ilość powietrza. Przy kominku z otwartym paleniskiem często przyjmuje się kanał o polu przekroju około 200 cm², czyli zbliżony do rury 160 mm, ale ostateczne rozwiązanie powinien określić projekt i wymagania urządzenia.
Polskie Warunki Techniczne wskazują, że dla kominka z zamkniętym wkładem trzeba zapewnić co najmniej 10 m³ powietrza na godzinę na każdy 1 kW mocy nominalnej. Wkład o mocy 10 kW potrzebuje więc minimum około 100 m³/h powietrza do spalania. Sama średnica nie wystarczy, jeśli kanał jest długi, zagięty albo częściowo zatkany.
Długość i kolana mają znaczenie
Krótki kanał o długości 2-3 m może działać poprawnie nawet przy umiarkowanej średnicy. Przy trasie prowadzonej przez cały budynek opory rosną, zwłaszcza gdy pojawiają się ostre kolana, zwężenia i kratki o małym prześwicie. Ja w miarę możliwości planuję jedną prostą trasę z łagodnymi zmianami kierunku, zamiast kilku krótkich odcinków połączonych przypadkowymi kształtkami.
Nie należy też zakładać, że większa rura zawsze rozwiąże problem. Nadmiernie duży kanał może być trudny do podłączenia, a w niektórych wkładach producent określa konkretny sposób doprowadzenia powietrza. Najważniejsza jest zgodność z instrukcją oraz ograniczenie oporów przepływu.
Jak poprowadzić kanał od czerpni do wkładu
Najlepszy wariant przewiduje pobór powietrza z elewacji i doprowadzenie go bezpośrednio do króćca wkładu. W nowym domu rurę układa się zwykle pod posadzką, przed wykonaniem jastrychu. Jeżeli kominek stoi przy ścianie zewnętrznej, kanał może być krótki i przechodzić przez ścianę tuż nad podłogą.
- Ustal położenie kominka, króćca dolotowego i czerpni.
- Sprawdź średnicę oraz sposób podłączenia podany przez producenta wkładu.
- Poprowadź rurę możliwie prosto, unikając zbędnych kolan i zwężeń.
- Uszczelnij każde połączenie taśmą systemową, uszczelniaczem lub złączką przeznaczoną do tego typu kanałów.
- Zabezpiecz przewód przed zgnieceniem i wykonaj dostęp do czerpni do późniejszego czyszczenia.
Wylot wewnątrz powinien znaleźć się jak najbliżej paleniska, najlepiej w miejscu przewidzianym przez producenta. Wkład z zamkniętą komorą spalania powinien pobierać powietrze przez własny króciec, a nie przez przypadkową kratkę w obudowie. Takie pośrednie rozwiązanie może powodować zasysanie powietrza z salonu.
Jeśli kanał przechodzi przez ogrzewane pomieszczenie, warto go zaizolować termicznie i przeciwwilgociowo. Zimne powietrze w rurze może prowadzić do skraplania pary wodnej, szczególnie przy dłuższym przewodzie. Izolacja ogranicza także wychładzanie podłogi i ryzyko powstawania zawilgocenia w zabudowie.
Gdzie umieścić czerpnię i jak zabezpieczyć nawiew
Czerpnia powinna pobierać możliwie czyste powietrze z zewnątrz. Nie należy kierować jej do garażu, kotłowni, piwnicy ani pomieszczenia gospodarczego. Odradzam też umieszczanie jej blisko wyrzutni wentylacji, komina, miejsca składowania odpadów czy intensywnie uczęszczanej ulicy.
Na zewnętrznym zakończeniu warto zastosować kratkę z ochroną przed owadami i gryzoniami, ale nie tak gęstą, aby szybko ograniczyła przepływ. Czerpnię trzeba umieścić w miejscu osłoniętym przed deszczem, a jednocześnie dostępnym do kontroli. Zimą należy sprawdzać, czy śnieg, liście albo lód nie zasłoniły otworu.
Nie zamykałbym czerpni zwykłą przepustnicą bez wyraźnej potrzeby. Jeżeli urządzenie ma regulację dopływu powietrza, powinna ona znajdować się w miejscu przewidzianym w instrukcji i nie może być przypadkowo przymykana podczas spalania. Ograniczenie nawiewu nie poprawia bezpieczeństwa, jeśli prowadzi do niedoboru powietrza i niestabilnego spalania.
Przeczytaj również: Ogrzewanie podłogowe w sypialni - wodne czy elektryczne?
Kominek a rekuperacja
W domu z rekuperacją szczególnie ważne jest, aby wkład był przystosowany do pracy z zamkniętą komorą spalania i miał szczelny dolot. Bilans nawiewu i wywiewu powinien zostać sprawdzony przez instalatora, ponieważ nawet niewielkie podciśnienie może pogorszyć ciąg kominowy.
W pomieszczeniu z paleniskiem nie powinno się stosować zwykłej wentylacji mechanicznej wyciągowej, jeśli urządzenie pobiera powietrze z pomieszczenia. Dopuszczalne rozwiązanie wymaga odpowiednio zaprojektowanej wentylacji nawiewno-wywiewnej, zrównoważonej lub nadciśnieniowej.
Najczęstsze błędy przy montażu rury powietrznej
Najczęściej problem nie wynika z samego materiału, lecz z niedokładnego wykonania. Rura o właściwej średnicy nie pomoże, gdy jest zgnieciona pod wylewką albo ma nieszczelne połączenie przy ścianie. W praktyce właśnie te drobiazgi często wychodzą dopiero po zabudowaniu kominka.
- Dobór średnicy na oko bez sprawdzenia instrukcji wkładu.
- Prowadzenie kanału z dużą liczbą ostrych kolan.
- Zastosowanie cienkiej rury elastycznej na całej długości instalacji.
- Pozostawienie nieszczelnych połączeń pod posadzką.
- Brak izolacji zimnego przewodu w ogrzewanej części domu.
- Zakończenie rury kratką o bardzo małym prześwicie.
- Umieszczenie czerpni przy wyrzutni spalin albo w miejscu zasypywanym śniegiem.
- Połączenie dolotu z kanałem wentylacyjnym zamiast z króćcem kominka.
Przed zamknięciem podłogi sprawdziłbym drożność kanału, szczelność wszystkich złącz i rzeczywiste położenie wylotu. Dobrze jest zrobić zdjęcia przebiegu rury, ponieważ później ułatwią remont lub wiercenie bez ryzyka uszkodzenia przewodu.
Objawami złego doprowadzenia powietrza są trudności z rozpalaniem, dymienie przy otwieraniu drzwiczek, nierówne spalanie i wyraźne zasysanie powietrza przez inne kratki. W takiej sytuacji nie zaczynałbym od wymiany komina. Najpierw sprawdziłbym czerpnię, drożność kanału, szczelność oraz działanie wentylacji.
Rura 125, 150 czy 160 mm czyli praktyczny wybór
Jeżeli producent wkładu dopuszcza kilka wariantów, przy krótkim i prostym kanale często wystarczy 125 mm. Dla większości standardowych wkładów rozsądnym kompromisem jest 150 mm, szczególnie gdy trasa ma kilka metrów. Średnica 160 mm daje większy przekrój i bywa korzystna przy dłuższym przewodzie albo większym zapotrzebowaniu na powietrze.
| Warunki instalacji | Rozsądny kierunek wyboru | Na co zwrócić uwagę |
|---|---|---|
| Krótki kanał, mały wkład, bez kolan | 125 mm, jeśli dopuszcza ją producent | Nie zmniejszać średnicy króćca urządzenia |
| Typowy wkład 7-12 kW, trasa kilku metrów | 150 mm | Szczelność i łagodne kolana |
| Długi kanał, większy wkład, kilka zmian kierunku | 160 mm lub więcej, po obliczeniu oporów | Sprawdzić wymagania wkładu i możliwość zastosowania adaptera |
| Palenisko otwarte | Przekrój około 200 cm² lub zgodny z projektem | Potrzebny jest znacznie większy dopływ powietrza niż przy zamkniętym wkładzie |
Podane wartości są praktyczną orientacją, a nie zamiennikiem instrukcji urządzenia. Jeśli trasa ma więcej niż kilka metrów, przechodzi przez kilka pomieszczeń albo zawiera wiele kształtek, dobór warto powierzyć instalatorowi. Koszt konsultacji jest niewielki w porównaniu z późniejszym kuciem posadzki i demontażem obudowy.
Co sprawdzić przed zalaniem kanału podłogą
Najprostsza kontrola oszczędza najwięcej nerwów. Przed wykonaniem posadzki sprawdzam, czy rura ma właściwą średnicę, nie jest załamana, biegnie zgodnie z projektem i kończy się dokładnie tam, gdzie znajdzie się kominek.
- Sprawdź zgodność średnicy z instrukcją wkładu.
- Przedmuchaj kanał i upewnij się, że jest drożny.
- Uszczelnij przejście przez ścianę i wszystkie połączenia.
- Zaizoluj przewód w ogrzewanych strefach.
- Zostaw dostęp do czerpni i możliwość jej oczyszczenia.
- Wykonaj dokumentację zdjęciową przebiegu rury.
Moja praktyczna zasada jest prosta: lepiej zaplanować krótki, sztywny i szczelny kanał niż kupić najdroższą rurę i poprowadzić ją z przypadkowymi zwężeniami. Jeśli projekt wkładu wskazuje konkretny wymiar, materiał lub sposób podłączenia, te wymagania mają pierwszeństwo przed ogólnymi poradami.
