Dobrze rozrysowany schemat instalacji wodnej w domu pozwala uniknąć słabego ciśnienia, długiego oczekiwania na ciepłą wodę i kucia świeżo wykończonych ścian. Pokazuję, jak poprowadzić wodę zimną i ciepłą, gdzie umieścić zawory, filtr, wodomierz oraz rozdzielacz, a także czym różni się układ trójnikowy od rozdzielaczowego. Uwzględniam również dobór średnic, koszty, próbę szczelności i błędy, które najczęściej wychodzą dopiero po zamieszkaniu.
Najważniejsze decyzje zapadają jeszcze przed położeniem tynku
- Dwa podstawowe układy to rozprowadzenie trójnikowe i rozdzielaczowe.
- Zimna woda trafia do punktów poboru oraz do podgrzewacza, który zasila instalację ciepłej wody.
- Najczęściej stosowane średnice rur z tworzywa to 16, 20, 25 i 32 mm, ale o wyborze decyduje długość trasy oraz liczba odbiorników.
- Każdy ważny odcinek powinien mieć dostępny zawór odcinający, szczególnie przy podgrzewaczu, pralce, zmywarce i bateriach.
- Próba szczelności musi być wykonana przed zakryciem rur tynkiem, wylewką lub zabudową.
Jak czytać schemat domowej instalacji wodnej
Typowy układ zaczyna się od przyłącza wodociągowego albo zestawu hydroforowego, jeśli dom korzysta z własnej studni. Dalej znajdują się zawór główny, wodomierz, filtr mechaniczny i ewentualny reduktor ciśnienia. Dopiero za tymi elementami woda jest rozprowadzana do kuchni, łazienek, pralni, garażu i punktów zewnętrznych.
Na prostym schemacie trzeba rozdzielić dwa obiegi. Zimna woda biegnie bezpośrednio do wszystkich odbiorników oraz do podgrzewacza, natomiast ciepła woda wraca z podgrzewacza do baterii, prysznica, wanny i innych punktów wymagających wyższej temperatury.
przyłącze lub studnia
|
zawór główny - wodomierz - filtr - reduktor ciśnienia
|
zimna woda
/ \
punkty podgrzewacz
poboru |
ciepła woda
|
kuchnia - łazienka - pralnia
Woda odprowadzana przez zawór bezpieczeństwa podgrzewacza, skropliny czy ścieki z umywalek nie należą do instalacji wodociągowej. To osobne układy, które na rzucie domu powinny być zaznaczone oddzielnie. Taki porządek bardzo pomaga podczas remontu, bo od razu wiadomo, która rura doprowadza wodę, a która ją odprowadza.
Co powinno znaleźć się na rysunku
- miejsce wejścia przyłącza do budynku,
- wodomierz lub zestaw hydroforowy,
- zawory odcinające i filtr,
- podgrzewacz wody, kocioł, pompa ciepła albo zasobnik,
- przebieg przewodów zimnej i ciepłej wody,
- punkty poboru z opisem ich funkcji,
- średnice rur oraz miejsca rozdzielaczy,
- ewentualny przewód cyrkulacyjny.
Nie wystarczy narysować jednej kreski od kotłowni do łazienki. Dobry plan pokazuje także wysokość podejść, kierunek prowadzenia rur i odległość od ścian. Przed zakryciem instalacji robię zdjęcia całych tras z widocznym punktem odniesienia. Po kilku latach takie fotografie potrafią uratować przed przypadkowym przewierceniem przewodu.
Układ trójnikowy czy rozdzielaczowy

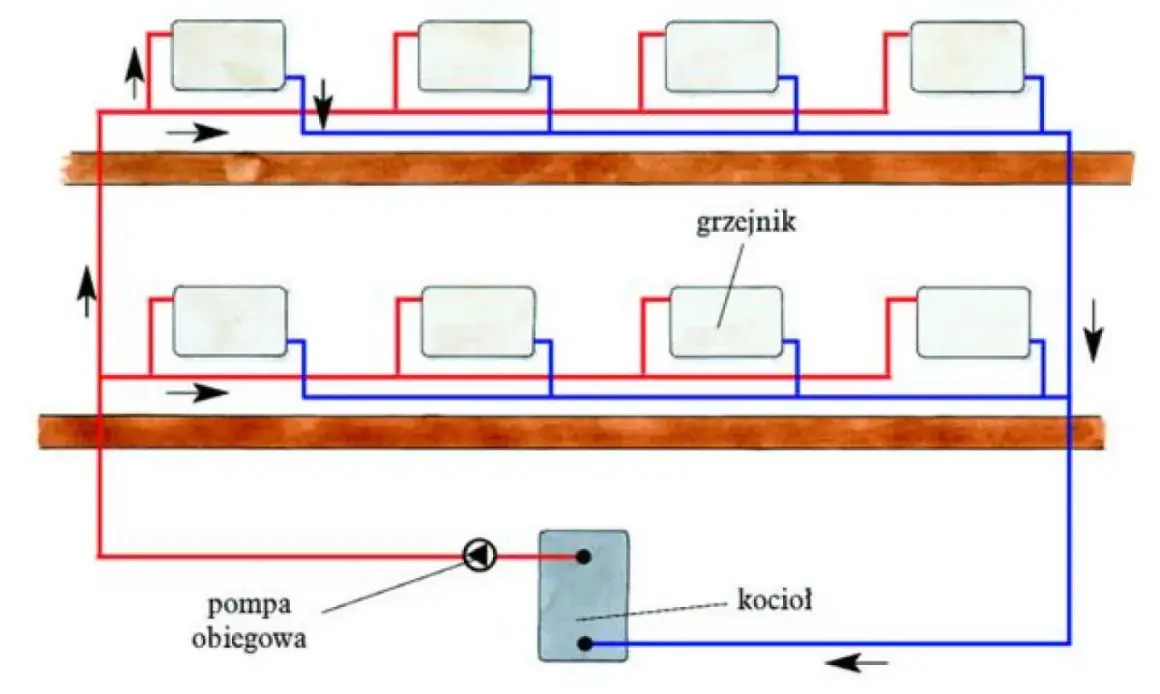

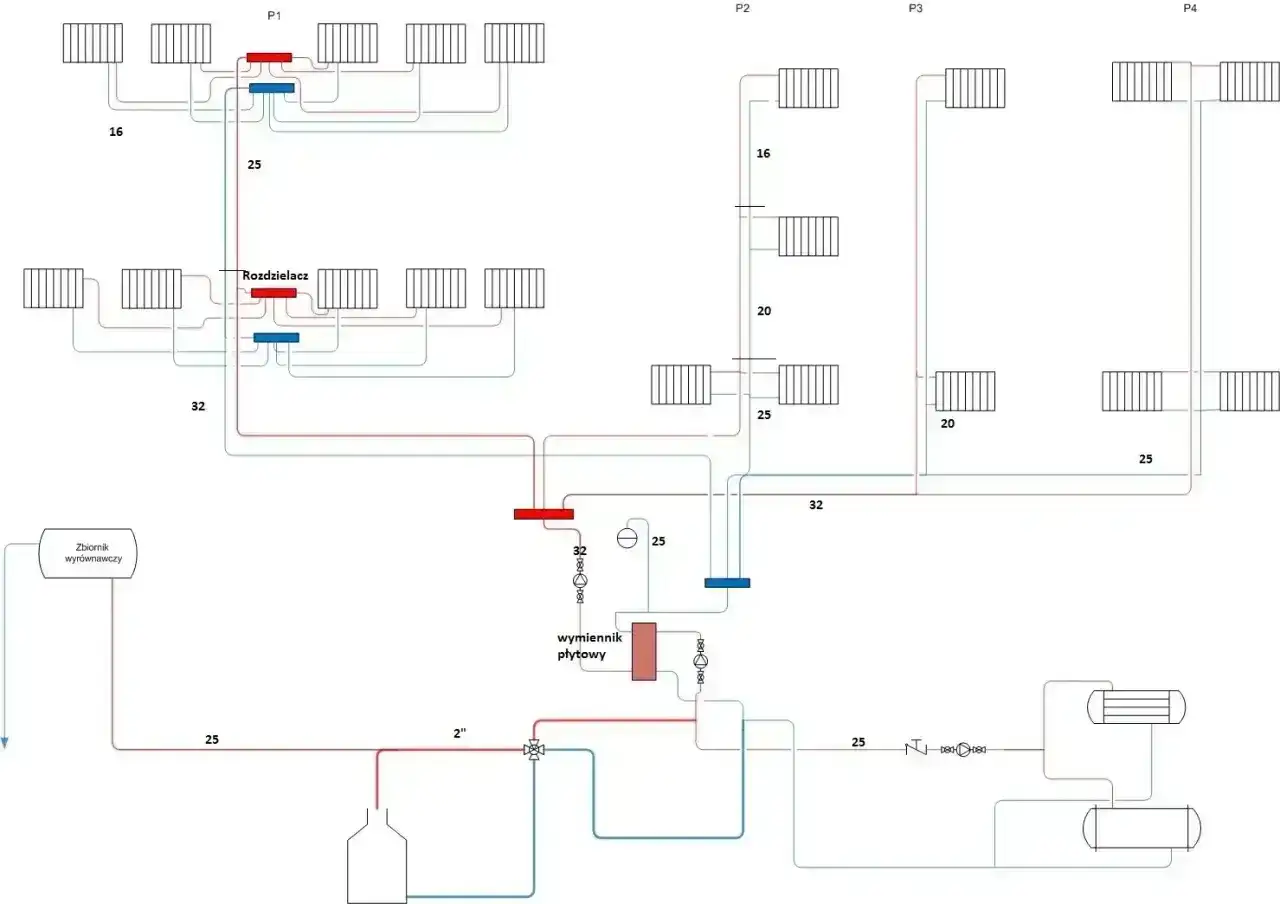

W systemie trójnikowym jedna główna rura biegnie przez budynek, a od niej odchodzą kolejne gałęzie. W systemie rozdzielaczowym do rozdzielacza doprowadza się przewód główny, a od niego prowadzi się osobne rury do poszczególnych punktów. Oba rozwiązania działają dobrze, ale mają inne wymagania i dają inny komfort obsługi.
| Cecha | Układ trójnikowy | Układ rozdzielaczowy |
|---|---|---|
| Prowadzenie rur | Jedna główna trasa z odgałęzieniami | Osobny przewód od rozdzielacza do punktu |
| Koszt materiałów | Zwykle niższy | Zwykle wyższy przez większą ilość rur |
| Serwis | Często wymaga odcięcia większej części instalacji | Łatwe zamknięcie pojedynczej gałęzi |
| Ryzyko połączeń pod zabudową | Więcej trójników i połączeń | Można prowadzić długie odcinki bez połączeń |
| Najlepsze zastosowanie | Mały dom, remont, krótkie trasy | Nowy dom, wiele łazienek, rozbudowana instalacja |
Trójnikowy wariant ma sens, gdy punkty poboru są blisko siebie i zależy nam na ograniczeniu kosztu. Trzeba jednak dobrze obliczyć średnice. Jeśli kilka odbiorników zostanie podłączonych do zbyt cienkiej rury, równoczesne odkręcenie prysznica i kranu w kuchni szybko ujawni problem.
Rozdzielacz daje większą kontrolę. Mogę zamknąć tylko dopływ do pralki albo jednej łazienki, bez wyłączania wody w całym domu. Jego wadą jest większe zużycie rur i konieczność zaplanowania dostępnej szafki. Moim zdaniem przy nowym domu z dwiema łazienkami rozdzielacz zwykle uzasadnia dodatkowy koszt, szczególnie gdy kotłownia znajduje się blisko środka budynku.
Kiedy przyda się cyrkulacja ciepłej wody
Cyrkulacja to dodatkowy przewód, którym ciepła woda wraca z odległego punktu do zasobnika. Pompa wymusza obieg, dzięki czemu po odkręceniu kranu szybciej pojawia się ciepła woda. To wygodne rozwiązanie przy długich trasach, ale nie zawsze opłacalne w małym domu.
Jeśli kuchnia znajduje się 3-5 metrów od podgrzewacza, dodatkowa rura i pompa mogą być zbędne. Przy odległych łazienkach cyrkulacja poprawia komfort, lecz zwiększa straty ciepła i zużycie energii. Najlepiej sterować pompą zegarem, przyciskiem lub automatyką, zamiast utrzymywać obieg przez całą dobę.
Jak dobrać rury i ich średnice
Najpopularniejsze materiały w domach jednorodzinnych to PEX, PP-R i miedź. Nie wybieram rury wyłącznie na podstawie ceny za metr. Liczy się sposób łączenia, dostępność kształtek, odporność na temperaturę, łatwość prowadzenia oraz to, czy dany system ma dopuszczenie do wody przeznaczonej do spożycia.
| Materiał | Mocne strony | Ograniczenia |
|---|---|---|
| PEX lub PE-RT | Elastyczność, szybki montaż, mało połączeń w ścianach | Wymaga właściwych złączek i ochrony przed promieniowaniem UV |
| PP-R | Niski koszt materiału, trwałość, brak korozji | Wymaga zgrzewarki i dokładnego przestrzegania czasu zgrzewania |
| Miedź | Odporność mechaniczna, małe średnice, estetyczne podejścia | Wyższa cena i konieczność kontroli połączeń oraz izolacji |
W typowym domu jako punkt wyjścia często spotyka się 32 lub 25 mm na odcinku głównym, 20 mm na większych gałęziach i 16 mm przy pojedynczych punktach poboru. Są to wartości orientacyjne dla rur z tworzywa, a nie gotowa recepta. Długa trasa, niskie ciśnienie z sieci, hydrofor, kilka łazienek albo wanna z dużym przepływem mogą wymagać większej średnicy.
Trzeba też pamiętać, że oznaczenie 16 mm lub 20 mm zwykle opisuje średnicę zewnętrzną. O przepływie decyduje przede wszystkim średnica wewnętrzna, która zależy od grubości ścianki i systemu. Zbyt duża rura nie zawsze poprawi komfort. W instalacji ciepłej wody zwiększy objętość wody stojącej w przewodzie, a więc także czas oczekiwania na jej dopływ.
Izolacja rur robi większą różnicę, niż się wydaje
Przewody ciepłej wody powinny mieć izolację ograniczającą straty temperatury. Rury zimnej wody izoluje się przede wszystkim wtedy, gdy mogą się wykraplać albo są prowadzone obok ciepłych przewodów. Bez tego wilgoć może zawilgocić bruzdę, izolację podłogi lub zabudowę.
Nie prowadzę przewodów na sztywno przez ściany. W przejściach stosuję tuleje osłonowe, a przy rurach z tworzywa zostawiam możliwość ich niewielkiej pracy termicznej. To drobny szczegół, który ogranicza trzaski, naprężenia i uszkodzenia tynku.
Jak zaplanować punkty poboru w całym domu
Najpierw zaznaczam na rzucie wszystkie urządzenia, a dopiero później rysuję przebieg rur. Oprócz oczywistych miejsc, takich jak umywalka, WC, prysznic i zlewozmywak, trzeba uwzględnić pralkę, zmywarkę, lodówkę z kostkarką, garaż, ogród i ewentualne przyszłe urządzenia.
Kuchnia
W kuchni zwykle potrzebne są osobne zawory dla baterii, zmywarki i czasem filtra do wody. Jeśli planowany jest filtr podzlewozmywakowy albo system odwróconej osmozy, zostawiam miejsce na odpływ i dodatkowe przyłącze. Późniejsze dokładanie trójnika w ciasnej szafce jest możliwe, ale rzadko wygląda i działa tak dobrze jak przygotowana instalacja.
Łazienka
Przy wannie lub prysznicu trzeba zaplanować zarówno doprowadzenie zimnej i ciepłej wody, jak i wygodny dostęp do zaworów. Przy stelażu podtynkowym połączenia powinny być wykonane zgodnie z instrukcją producenta, a elementy serwisowe muszą pozostać dostępne przez otwór rewizyjny.
Pralnia, garaż i ogród
Przy pralce montuję zawór odcinający w miejscu, do którego można sięgnąć bez odsuwania urządzenia. Na zewnątrz domu przydaje się osobna gałąź z zaworem w środku budynku oraz zabezpieczeniem przed zamarzaniem. Nie warto zasilać kranu ogrodowego z najdalszego punktu łazienki, jeśli można poprowadzić krótką, niezależną trasę.
Przy własnej studni układ jest podobny, lecz zamiast przyłącza wodociągowego pojawiają się pompa, zbiornik hydroforowy, filtracja i zabezpieczenia pompy. Parametry urządzeń trzeba dobrać do wydajności studni oraz liczby odbiorników. Samo zwiększenie średnicy rur nie naprawi problemu, jeśli pompa nie zapewnia odpowiedniego ciśnienia.
Montaż instalacji krok po kroku
- Rozrysuj punkty poboru na rzucie każdej kondygnacji i oznacz wodę zimną, ciepłą oraz cyrkulację.
- Ustal miejsce wejścia instalacji, wodomierza, filtrów, reduktora i podgrzewacza.
- Wybierz system rur i dobierz średnice na podstawie długości tras oraz przewidywanego przepływu.
- Wyznacz przebieg przewodów tak, aby unikać krzyżowania rur i niepotrzebnych połączeń pod posadzką.
- Zamontuj rury i armaturę, zachowując dostęp do zaworów oraz elementów wymagających serwisu.
- Wykonaj próbę szczelności zgodnie z instrukcją konkretnego systemu i dokumentacją instalacji.
- Zaizoluj przewody, zrób dokumentację fotograficzną i dopiero wtedy zamknij bruzdy lub wylewkę.
Próbę przeprowadza się na instalacji bez baterii, urządzeń i elementów, które mogłyby zostać uszkodzone przez ciśnienie testowe. Połączenia oglądam nie tylko podczas próby, ale także po pewnym czasie. Brak widocznego wycieku nie zawsze oznacza poprawny montaż, ponieważ niewielkie sączenie może pojawić się dopiero po rozgrzaniu przewodu.
Najczęstszy błąd polega na zakryciu rur bez dokładnego sprawdzenia ich przebiegu. Drugi to montaż złączek w miejscach niedostępnych po wykończeniu. Trzeci wynika z pośpiechu przy PP-R, gdy rura zostaje przegrzana, zbyt płytko wsunięta albo poruszona przed pełnym wystygnięciem zgrzewu.
Przeczytaj również: Budowa piecyka gazowego Junkers - co jest pod obudową?
Ile kosztuje instalacja wodna w domu
Nie ma jednej ceny dla każdego budynku, ponieważ duże znaczenie ma liczba punktów, długość tras, liczba łazienek i zakres prac przygotowawczych. Dla domu o powierzchni około 100-150 m² orientacyjny koszt materiałów na wodę zimną i ciepłą może wynieść około 3-8 tys. zł, a robocizna często kolejne 4-10 tys. zł. To szerokie przedziały, które nie obejmują zawsze podgrzewacza, pompy, filtracji, kanalizacji ani prac odtworzeniowych.
Układ rozdzielaczowy zwykle kosztuje więcej na etapie budowy, bo wymaga większej ilości rur i rozdzielaczy. Oszczędność na trójnikach nie powinna jednak oznaczać rezygnacji z zaworów odcinających, izolacji i próby ciśnieniowej. W instalacji ukrytej najdroższy jest nie materiał, tylko późniejsza naprawa po zalaniu ściany lub podłogi.
Co zaznaczyć na rysunku przed zamknięciem ścian
- średnice i materiał każdego przewodu,
- odległość rur od narożników i gotowej posadzki,
- lokalizację wszystkich złączek, zaworów i rozdzielaczy,
- miejsce wodomierza, filtrów i reduktora,
- kierunek przepływu oraz oznaczenie wody zimnej i ciepłej,
- fotografie instalacji przed tynkowaniem i wylaniem posadzki.
Jeżeli schemat jest czytelny, instalację można później rozbudować bez zgadywania, gdzie biegną przewody. Ja traktuję taki rysunek i dokumentację zdjęciową jako część wykonanej pracy, nie dodatek. Dobrze zaplanowany układ wodny ma być przede wszystkim szczelny, dostępny w serwisie i dopasowany do codziennego użytkowania, a dopiero potem tani na etapie zakupu rur.
