Źle rozplanowana kotłownia potrafi utrudnić serwis, zwiększyć straty ciepła i stworzyć realne zagrożenie dla domowników. Dobry schemat kotłowni pokazuje nie tylko ustawienie kotła, pompy ciepła czy zasobnika, ale również przebieg rur, wentylację, komin, odpływy i zabezpieczenia. Poniżej wyjaśniam, jak czytać taki rysunek, jakie elementy powinien zawierać oraz czym różnią się układy dla gazu, pompy ciepła i paliwa stałego.
Najważniejsze decyzje zapadają jeszcze przed montażem instalacji
- Dobry układ łączy część grzewczą, ciepłą wodę użytkową, wentylację, komin i instalację elektryczną.
- Źródło ciepła decyduje o wymaganiach pomieszczenia, sposobie prowadzenia przewodów i rodzaju zabezpieczeń.
- Wentylacja nie jest dodatkiem. Przy kotłach spalających paliwo wpływa na bezpieczeństwo i prawidłową pracę urządzenia.
- Bufor, zasobnik CWU i sprzęgło hydrauliczne stosuje się wtedy, gdy wymagają tego moc urządzenia i liczba obiegów.
- Rysunek poglądowy nie zastępuje projektu wykonawczego ani obliczeń instalatora.
Jak czytać schemat kotłowni i co powinno się na nim znaleźć

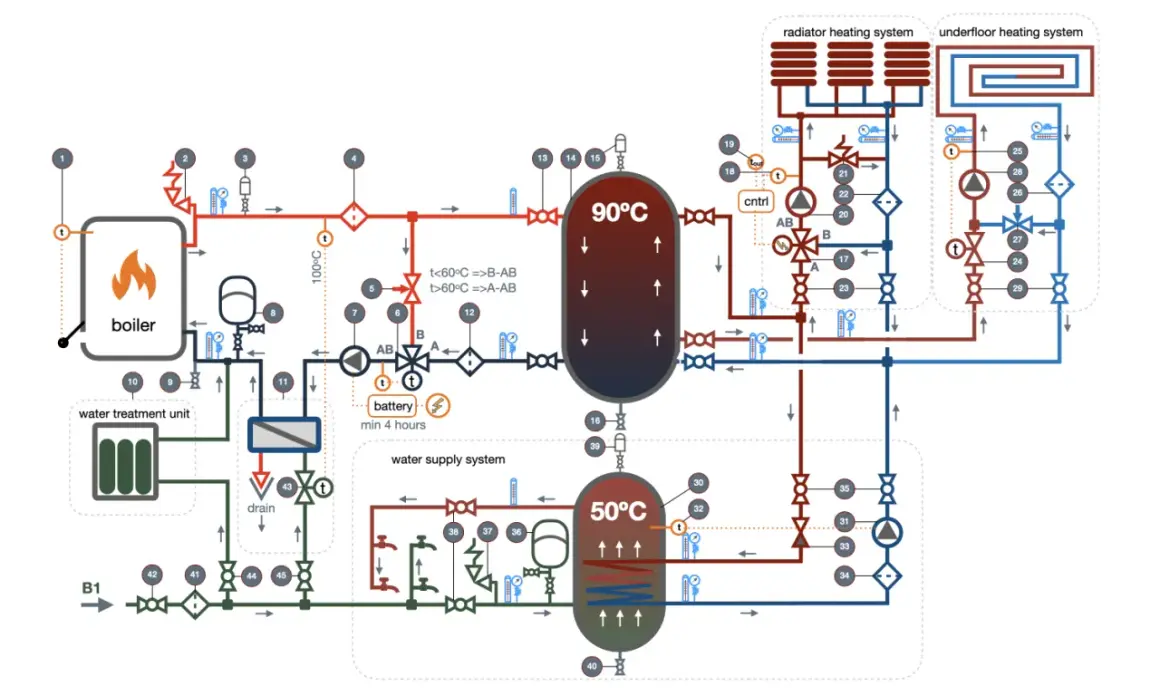

Najprościej traktować taki rysunek jak mapę całego zaplecza grzewczego. Pokazuje on, skąd płynie ciepło, dokąd trafia woda i gdzie znajdują się elementy zabezpieczające. Samo ustawienie urządzeń na rzucie pomieszczenia to za mało, ponieważ instalacja musi działać zarówno hydraulicznie, jak i wentylacyjnie.
Na kompletnym opracowaniu powinny znaleźć się co najmniej trzy warstwy. Pierwsza przedstawia urządzenia i rury, druga obejmuje zasilanie oraz sterowanie, a trzecia opisuje dopływ powietrza, odprowadzanie spalin i ewentualne odpływy.
Uproszczony przebieg typowej instalacji wodnej może wyglądać tak:
Źródło ciepła→ zabezpieczenia → rozdział na obiegi → grzejniki lub ogrzewanie podłogowe. Osobna gałąź prowadzi do zasobnika CWU, czyli zbiornika podgrzewającego wodę użytkową.
| Element | Rola w instalacji |
|---|---|
| Źródło ciepła | Kocioł, pompa ciepła albo inne urządzenie podgrzewające wodę. |
| Pompa obiegowa | Wymusza przepływ wody w konkretnym obiegu. |
| Zawór mieszający | Obniża lub reguluje temperaturę wody, szczególnie przy podłogówce. |
| Naczynie wzbiorcze | Przejmuje zmiany objętości wody podczas nagrzewania. |
| Zawór bezpieczeństwa | Chroni instalację przed nadmiernym ciśnieniem. |
| Filtr i separator magnetyczny | Zatrzymują zanieczyszczenia, które mogłyby uszkodzić pompy i wymienniki. |
| Odpowietrznik | Usuwa powietrze z instalacji i ogranicza hałas oraz korozję. |
Na dobrym rysunku zaznacza się także kierunek przepływu, średnice rur, temperatury zasilania i powrotu oraz miejsca montażu termometrów. Brak tych informacji często powoduje, że wykonawca interpretuje projekt po swojemu, a późniejsze poprawki są kosztowne.
Rozmieszczenie urządzeń ma znaczenie większe niż sama estetyka
W małej kotłowni najłatwiej popełnić błąd, ustawiając urządzenia tak, aby po prostu się zmieściły. Ja zawsze zaczynam od wyznaczenia stref serwisowych, a dopiero potem dopasowuję przebieg rur. Technik musi mieć dostęp do filtrów, pomp, zaworów, palnika, automatyki i wyczystki kominowej.
Podział na strefy
- Strefa źródła ciepła powinna znajdować się blisko komina lub przyłączy hydraulicznych.
- Strefa hydrauliczna obejmuje rozdzielacze, pompy, zawory, sprzęgło i naczynie przeponowe.
- Strefa ciepłej wody to zasobnik CWU, zawór mieszający i ewentualna pompa cyrkulacyjna.
- Strefa magazynowa jest potrzebna przy pellecie, drewnie lub innych paliwach stałych.
- Strefa elektryczna powinna umożliwiać bezpieczny dostęp do rozdzielnicy i sterowników.
Ciężkie zbiorniki, takie jak bufor o pojemności 500 lub 1000 litrów, wymagają sprawdzenia nośności podłoża. Po napełnieniu woda waży około 1 kg na każdy litr, więc sam bufor o pojemności 1000 litrów może obciążyć posadzkę masą przekraczającą tonę.
Nie ustawiałbym zasobnika ani bufora bezpośrednio przed kotłem. Takie rozwiązanie może wyglądać kompaktowo na rzucie, ale utrudnia otwieranie obudowy, wymianę anody, czyszczenie filtrów i odpowietrzanie. Kilka dodatkowych centymetrów przejścia często daje więcej niż efektowna, lecz ciasna zabudowa.
Co zaznaczyć na rzucie pomieszczenia
Rzut powinien pokazywać drzwi, okna, komin, kratki wentylacyjne, wpust podłogowy oraz miejsca przejścia rur przez ściany. Przy kotle na paliwo stałe trzeba przewidzieć również drogę dostawy paliwa i wynoszenia popiołu. Przenoszenie worków przez pół domu szybko odbiera przyjemność z taniego ogrzewania.
Odległości od ścian, sufitu i innych urządzeń dobiera się według instrukcji konkretnego modelu. Nie istnieje jeden uniwersalny wymiar dla każdego kotła, pompy ciepła i zasobnika. Producent może wymagać większej przestrzeni niż minimum wynikające z przepisów.
Trzy popularne układy grzewcze i ich różnice
Nie ma jednego najlepszego rozwiązania dla każdej kotłowni. Inaczej wygląda instalacja z kotłem kondensacyjnym, inaczej z pompą ciepła, a jeszcze inaczej układ z kotłem na pellet i buforem.
| Źródło ciepła | Typowe elementy | Najważniejsze wymaganie |
|---|---|---|
| Kocioł gazowy kondensacyjny | Kocioł, filtr, pompa, naczynie przeponowe, zasobnik CWU, przewód powietrzno-spalinowy | Prawidłowa wentylacja i odprowadzenie kondensatu oraz spalin |
| Pompa ciepła | Jednostka wewnętrzna, bufor lub sprzęgło, zasobnik CWU, pompy, filtry, automatyka | Ochrona rur przed zamarzaniem i odpowiedni przepływ |
| Kocioł na pellet | Kocioł, zasobnik paliwa, pompa kotłowa, zawór ochrony powrotu, bufor, komin | Nawiew powietrza, miejsce na paliwo i bezpieczne usuwanie popiołu |
| Kocioł na drewno | Kocioł, bufor, zawór ochrony powrotu, pompa, zabezpieczenia termiczne | Duża pojemność akumulacyjna i sprawny komin |
Kocioł gazowy
W prostym układzie kocioł zasila instalację centralnego ogrzewania oraz zasobnik CWU. Przy dwóch temperaturach pracy, na przykład grzejnikach i podłogówce, potrzebny jest zwykle osobny obieg z zaworem mieszającym. Podłogówka nie powinna otrzymywać tej samej temperatury co klasyczne grzejniki.
Kocioł kondensacyjny wymaga także odpływu kondensatu. Przewód powinien być poprowadzony ze spadkiem i zabezpieczony przed wysychaniem syfonu. Pominięcie tego drobiazgu może skończyć się wyciekiem pod urządzeniem albo błędami pracy kotła.
Pompa ciepła
W instalacji z pompą ciepła ważne są przepływy, średnice rur i długość przewodów. Bufor nie zawsze jest konieczny, ale może pomóc, gdy dom ma wiele obiegów, siłowniki często zamykają pętle albo producent wymaga minimalnej objętości wody.
Sprzęgło hydrauliczne rozdziela obieg źródła ciepła od obiegów odbiorczych. Stosuje się je wtedy, gdy pompa obiegowa pompy ciepła i pompy instalacji grzewczej mają różne wymagania. Dodawanie bufora na siłę zwiększa koszty, zajmuje miejsce i może powodować niepotrzebne straty ciepła.
Kocioł na pellet lub drewno
W takim układzie często pojawia się bufor ciepła. Kocioł pracuje wtedy intensywnie, ładuje zbiornik, a instalacja pobiera energię stopniowo. Zawór ochrony powrotu pilnuje, aby do kotła nie wracała zbyt chłodna woda, co ogranicza kondensację smoły i korozję.
Bufor o pojemności 300-500 litrów może pasować do niewielkiej instalacji, ale jego dobór zależy od mocy kotła, zapotrzebowania budynku i sposobu palenia. Nie przyjmowałbym jednej wartości bez obliczeń. Większy zbiornik nie zawsze oznacza lepszą instalację, zwłaszcza gdy brakuje miejsca na izolację i wygodny serwis.
Wentylacja i komin decydują o bezpieczeństwie
W kotłowni wentylacja pełni dwie funkcje. Dostarcza powietrze potrzebne do spalania oraz usuwa zużyte powietrze, wilgoć i ewentualne zanieczyszczenia. Przy kotłach gazowych i na paliwo stałe nie można zasłaniać kratek, zmniejszać ich przekroju ani zastępować ich przypadkowym wentylatorem.
W pomieszczeniu z paleniskiem, które pobiera powietrze z wnętrza i ma grawitacyjne odprowadzenie spalin, mechaniczna wentylacja wyciągowa jest zabroniona. Mogłaby wytworzyć podciśnienie i odwrócić ciąg kominowy, powodując cofanie spalin do pomieszczenia.
Wymagania przy urządzeniach gazowych
Dla urządzeń pobierających powietrze z kotłowni przepisy przewidują minimalną kubaturę 8 m³. Dla urządzeń z zamkniętą komorą spalania minimum wynosi 6,5 m³, a wysokość pomieszczenia powinna wynosić co najmniej 2,2 m, z wyjątkami dotyczącymi starszych budynków jednorodzinnych.
Kocioł gazowy musi mieć właściwie dobrany przewód spalinowy lub powietrzno-spalinowy. Jego średnica, długość i sposób prowadzenia wynikają z instrukcji urządzenia oraz warunków komina. Sama kratka wentylacyjna nie zastąpi prawidłowego odprowadzenia spalin.
Przeczytaj również: Schemat podłączenia pieca gazowego dwufunkcyjnego krok po kroku
Wymagania przy paliwie stałym
Przy kotłach na paliwo stałe trzeba zapewnić zarówno powietrze do spalania, jak i nawiew oraz wywiew dla wentylacji pomieszczenia. Dla wybranych kotłów o mocy do 10 kW przepisy wskazują między innymi dopływ powietrza w ilości co najmniej 10 m³/h na 1 kW mocy nominalnej, a także kubaturę wynikającą ze wskaźnika 4 m³/kW, nie mniej niż 30 m³.
Kotły o mocy powyżej 25 kW powinny znajdować się w wydzielonym pomieszczeniu technicznym, a skład paliwa i żużlownia powinny być zlokalizowane w pobliżu. Konkretne rozwiązanie musi uwzględniać typ kotła, komin, materiał ścian i lokalne przepisy przeciwpożarowe.
Błędy, które najczęściej psują dobrze zapowiadającą się instalację
Najdroższe problemy zwykle nie wynikają z samego wyboru urządzenia, lecz z braku miejsca na elementy pomocnicze. Na rysunku pojawia się kocioł i zasobnik, ale nie ma przestrzeni na wyjęcie pompy, wymianę filtra ani odkręcenie zaworu bezpieczeństwa.
- Brak zaworów odcinających przy pompach i filtrach utrudnia serwis całej instalacji.
- Niezaizolowane rury zwiększają straty ciepła, szczególnie na odcinkach prowadzonych przez chłodne pomieszczenia.
- Źle ustawione pompy powodują hałas, nierówną pracę obiegów i problemy z ogrzewaniem.
- Brak ochrony powrotu przy kotle stałopalnym przyspiesza korozję i zabrudzenie wymiennika.
- Wspólna regulacja różnych obiegów może przegrzewać podłogówkę albo wychładzać grzejniki.
- Zbyt mały odpływ utrudnia odprowadzenie kondensatu, wody z zaworu bezpieczeństwa lub instalacji spustowej.
- Umieszczenie automatyki nad źródłem ciepła naraża sterowniki na wysoką temperaturę i wilgoć.
Przed rozpoczęciem prac sprawdziłbym jeszcze, czy rysunek zawiera średnice rur, nastawy zaworów, kierunki przepływu i punkty pomiarowe. Jeżeli są tylko kolorowe linie bez legendy, to najczęściej jest to grafika poglądowa, a nie dokumentacja montażowa.
Przy instalacji gazowej, kominie i kotle na paliwo stałe potrzebna jest kontrola odpowiednich fachowców. Schemat może pomóc rozmawiać z instalatorem, ale nie zastępuje projektu, obliczeń przepływu, odbioru kominiarskiego ani próby szczelności.
Dobry rysunek zaczyna się od przyszłego serwisu
Najlepszy układ kotłowni to nie ten, który mieści najwięcej urządzeń na najmniejszej powierzchni. Liczy się bezpieczny przepływ energii, dostęp do serwisu, poprawna wentylacja i możliwość rozbudowy, na przykład o dodatkowy obieg grzewczy albo instalację fotowoltaiczną współpracującą z pompą ciepła.
Przed zatwierdzeniem rozwiązania poprosiłbym wykonawcę o pokazanie trzech rzeczy: którędy płynie woda, którędy uchodzi powietrze oraz jak można wymienić każdy element eksploatacyjny. Jeżeli odpowiedź na któreś z tych pytań jest niejasna, sam rysunek wymaga jeszcze dopracowania.
W praktyce właśnie takie szczegóły decydują, czy kotłownia będzie cicha, oszczędna i wygodna przez lata, czy stanie się miejscem ciągłych poprawek.
